HM 250.01 Vizualizácia prietoku potrubím

HM 250.01 Vizualizácia prietoku potrubím

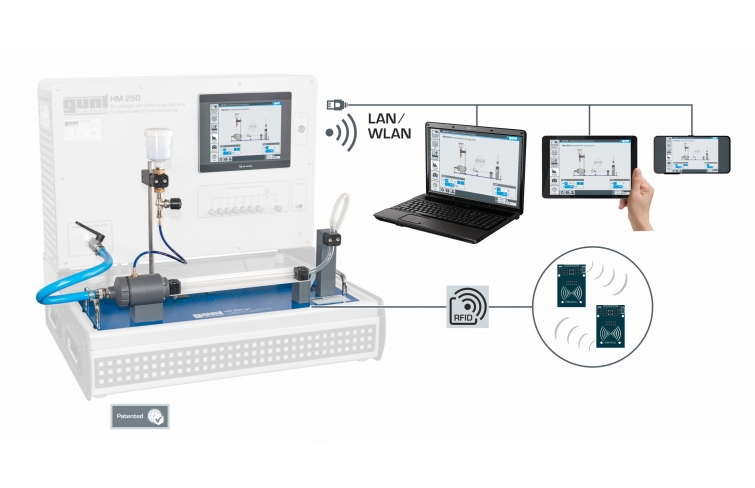

Kompletné experimentálne nastavenie so základným modulom HM 250, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

Kompletné experimentálne nastavenie so základným modulom HM 250, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

  • vizualizácia laminárneho, turbulentného a sekundárneho prúdenia pomocou atramentu ako kontrastného média
  • intuitívne vykonávanie experimentu prostredníctvom dotykovej obrazovky ( HMI )
  • integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky až na 10 koncových zariadeniach: PC, tablet, smartfón
  • schopnosť siete: prístup k prebiehajúcim experimentom z externých pracovných staníc cez lokálnu sieť
  • automatická identifikácia príslušenstva pomocou technológie RFID
  • vizualizácia
    • laminárne prúdenie
    • prechodové zóny
    • turbulentné prúdenie

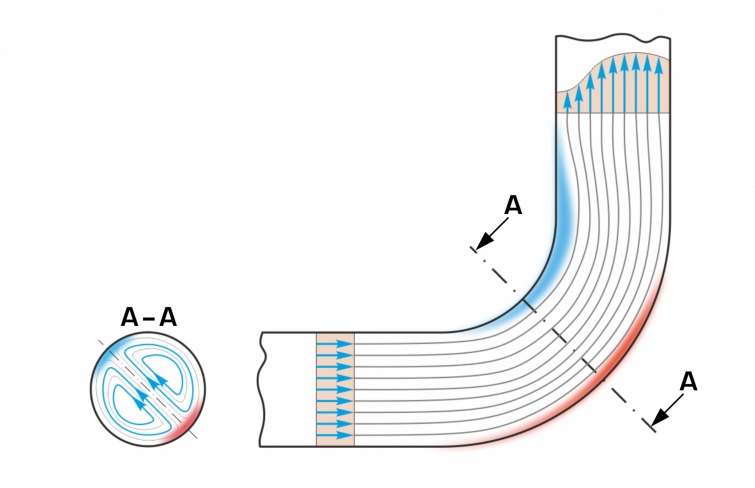

    • sekundárny tok v potrubnom kolene
  • skúmanie ovplyvňujúcich premenných Reynoldsovho čísla
    • prietok
    • viskozita ako funkcia teploty
  • vyšetrovanie kritického Reynoldsovho čísla
  • Softvér GUNT špeciálne prispôsobený použitému príslušenstvu

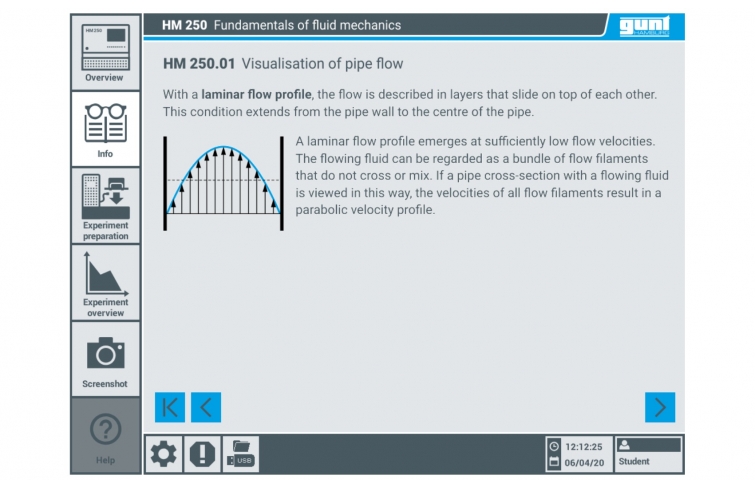

    • vzdelávací modul s teoretickými základmi
    • popis zariadenia

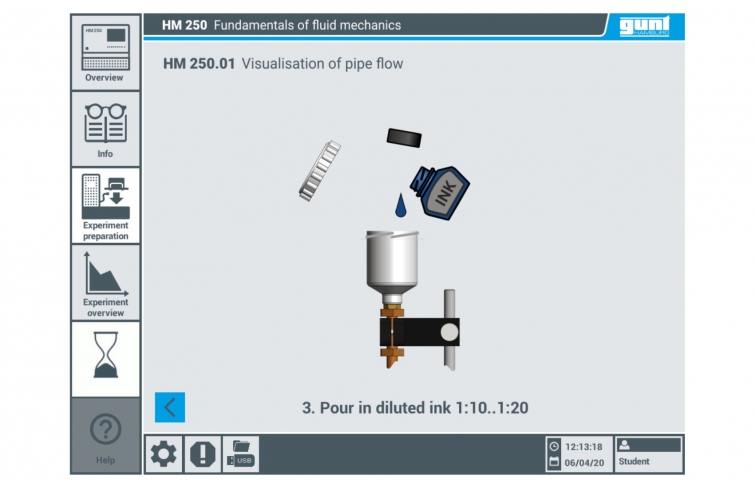

    • riadená príprava experimentu

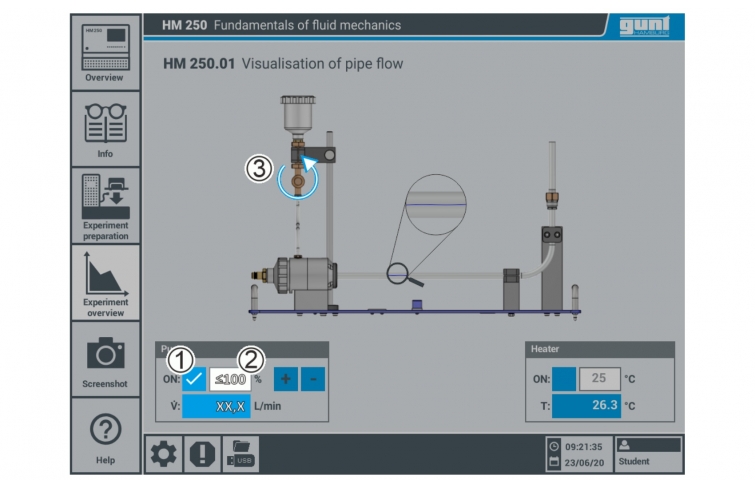

    • vykonanie experimentu

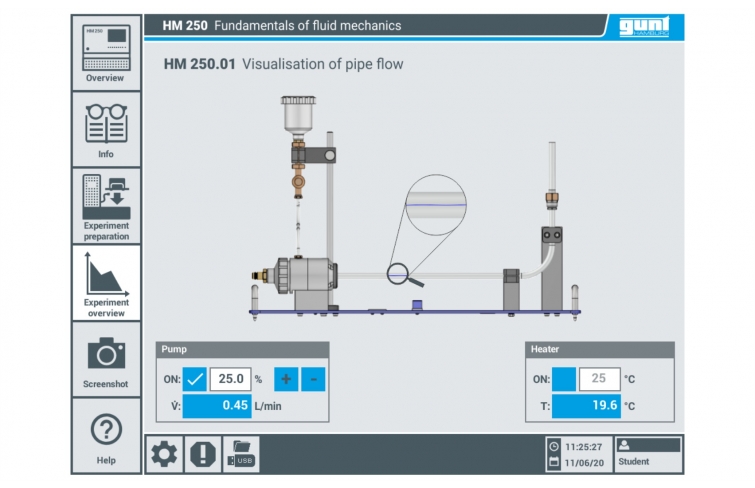

    • grafické znázornenie experimentálnej časti s nameranými hodnotami pre prietok a teplotu
    • prenos dát cez USB pre všestranné externé využitie nameraných hodnôt a screenshotov napr. vyhodnotenie v Exceli
    • k dispozícii rôzne užívateľské úrovne

1 experimentálna jednotka
1 hadica
2 zberná nádrž
1L atramentu
1 sada inštruktážneho materiálu

požadovaný

HM 250 Základy mechaniky tekutín

voliteľné

HM 250,90 Laboratórny regál

Na vizualizáciu laminárneho a turbulentného prúdenia sa používa experiment Osborne Reynolds. Prechod z laminárneho na turbulentné prúdenie možno pozorovať nad limitnou rýchlosťou.

V jednotke HM 250.01 sú prúdnice pri rôznych prietokoch znázornené farebne s použitím atramentu ako kontrastného média.

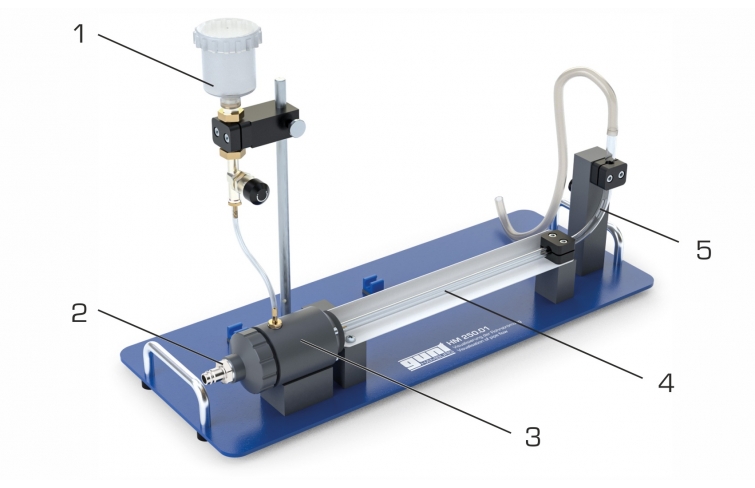

Experimentálna jednotka pozostáva z priehľadnej rúrkovej časti s prúdnicovým prívodom a voštinovým usmerňovačom. Potrubie obsahuje vodorovnú, rovnú rúru a ohyb rúry 90°. Na konci experimentu sa voda pracovného média vráti do základného modulu. Alternatívne sa voda môže zbierať oddelene, aby sa zabránilo zákalu počas experimentu. Ohrievač na ohrev vody je ovládaný cez základný modul a spôsobuje zmenu viskozity.

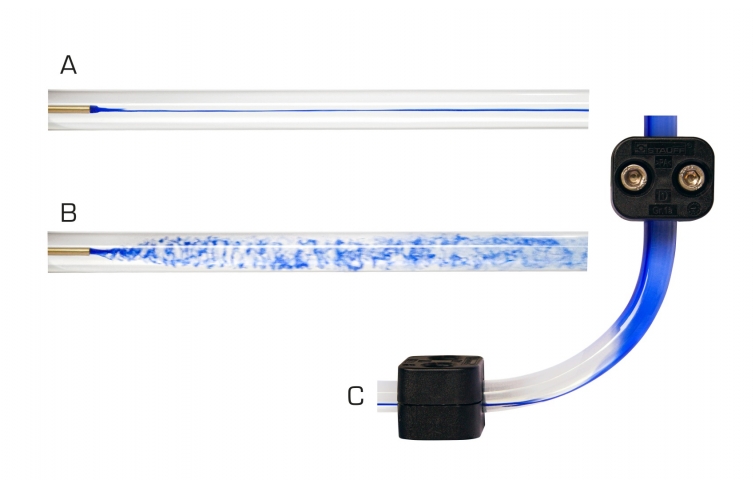

Pri experimente sa do tečúcej vody zavádza atrament ako kontrastná látka. Je možné jasne pozorovať tvorbu toku. Keď sa rýchlosť prúdenia zvyšuje, vytvárajú sa prvé víry. Tieto víry sa zväčšujú so zvyšujúcou sa rýchlosťou prúdenia, až nakoniec atramentový prúd už nie je možné detegovať. V kolene potrubia je možné pozorovať vznik sekundárneho prúdenia, najmä pri laminárnom prúdení.

Príslušenstvo HM 250.01 sa jednoducho a bezpečne umiestni na pracovnú dosku základného modulu HM 250 . Pomocou technológie RFID sa príslušenstvo automaticky identifikuje, načíta sa príslušný softvér GUNT a vykoná sa automatická konfigurácia systému. Intuitívne používateľské rozhranie vás prevedie experimentmi. Na sledovanie a vyhodnocovanie experimentov je možné súčasne použiť až 10 externých pracovných staníc pomocou lokálnej siete cez LAN pripojenie. Základný modul dodáva vodu a používa sa na nastavenie a meranie prietoku.

Objednávacie číslo: 070.25001

Špecifikácia
  1. vizualizácia laminárneho a turbulentného prúdenia v experimente Osborne Reynolds
  2. vizualizácia sekundárneho prúdenia v kolene potrubia
  3. voda ako prúdiace médium a atrament ako kontrastné médium
  4. zjednodušený prívod a voštinový usmerňovač na vyrovnanie prietoku
  5. horizontálne, rovné potrubie a 90° rúrkové koleno z priehľadného materiálu
  6. prietok a teplotu v potrubnej časti je možné nastaviť pomocou základného modulu HM 250
  7. automatická identifikácia príslušenstva pomocou technológie RFID a použitie príslušného softvéru GUNT
  8. vykonávanie experimentu a zobrazenie nameraných hodnôt prostredníctvom dotykovej obrazovky ( HMI )
  9. schopnosť siete: prístup k prebiehajúcim experimentom a ich výsledkom až z 10 externých pracovných staníc súčasne cez lokálnu sieť
  10. zásobovanie vodou a vykurovanie cez základný modul HM 250
Technické dáta

Vstupná nádrž

  • obsah: cca. 80 ml

Sekcia potrubia

  • materiál: akrylové sklo
  • Vnútorný Ø: 10 mm
  • rovné potrubie:
    • dĺžka: 380 mm
  • 90° koleno potrubia:
    • rádius: 60 mm

Voštinový usmerňovač

  • materiál: polykarbonát
  • tvar: rúrky Ø 3,5 mm

Nádrž na atrament

  • obsah: 125ml
  • materiál: plast
  • závit: M41x1


Meracie rozsahy
  • indikovaný rozsah merania prietok: 0…15L/min
  • zobrazený rozsah merania teplota: 0…50°C
Rozmery a hmotnosť

DxŠxV: 650x260x250 mm
Hmotnosť: cca. 5,2 kg

Objednávacie číslo: 070.25001

Vedomosti
GUNT Fluid Line: webový prehľad Odkaz
Základné znalosti
Hydrodynamika Pdf
Prehľad produktov
HM 250 Základy mechaniky tekutín Pdf
HM 250 GUNT Fluid Line: Software Pdf
plagát
HM 250 Prehľad zariadení Pdf
HM 250 Didaktická koncepcia Pdf
HM 250 Prehľad softvéru Pdf
Video
dojmy
Príslušenstvo
HM 250,01

Objednávacie číslo: 070.25001
