HM 250.02 Meranie prietokového profilu

HM 250.02 Meranie prietokového profilu

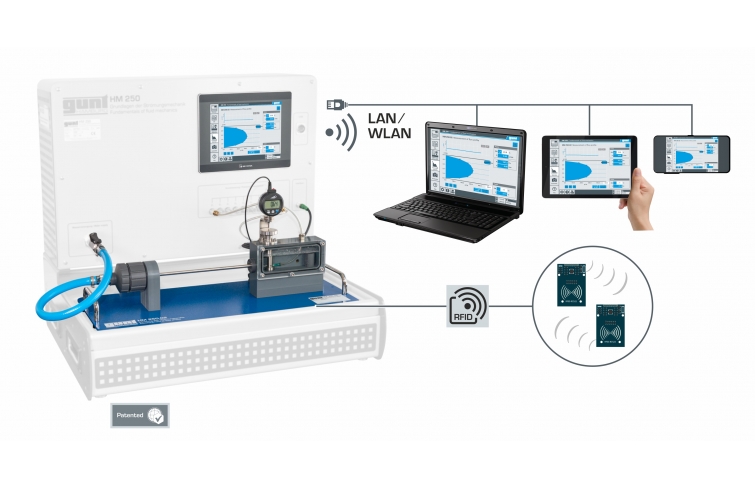

Kompletné experimentálne nastavenie so základným modulom HM 250, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

Kompletné experimentálne nastavenie so základným modulom HM 250, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

  • znázornenie profilov laminárneho a turbulentného prúdenia
  • intuitívne vykonávanie experimentu prostredníctvom dotykovej obrazovky ( HMI )
  • integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky až na 10 koncových zariadeniach: PC, tablet, smartfón
  • schopnosť siete: prístup k prebiehajúcim experimentom z externých pracovných staníc cez lokálnu sieť
  • automatická identifikácia príslušenstva pomocou technológie RFID
  • znázornenie profilu prúdenia
  • stanovenie lokálnej a priemernej rýchlosti prúdenia
  • vplyv Reynoldsovho čísla na profil prúdenia
  • rozpoznať rozdiely medzi tvorbou laminárneho a turbulentného prúdenia
  • trenie potrubia / šmykové napätie
  • rozpoznať okrajové podmienky pri tvorbe profilu prúdenia
  • skúmať, ako teplota ovplyvňuje tvorbu prúdenia
  • Softvér GUNT špeciálne prispôsobený použitému príslušenstvu

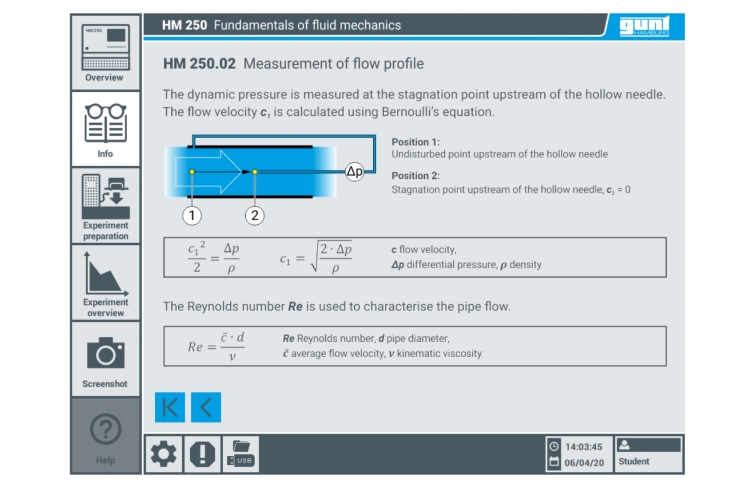

    • vzdelávací modul s teoretickými základmi
    • popis zariadenia

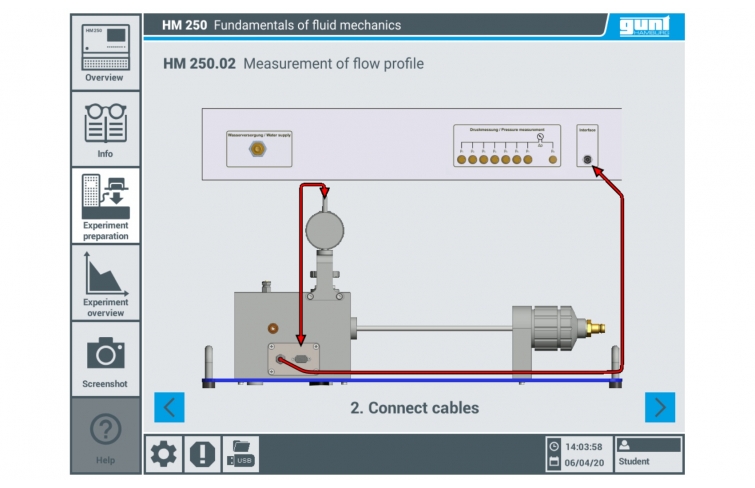

    • riadená príprava experimentu
    • vykonanie experimentu

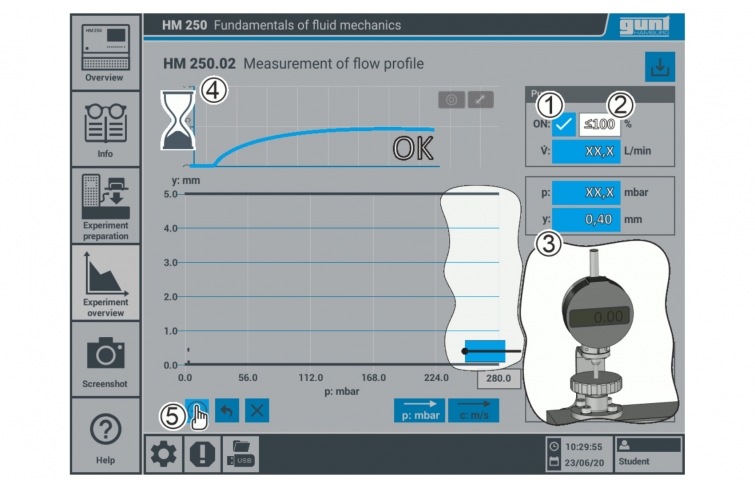

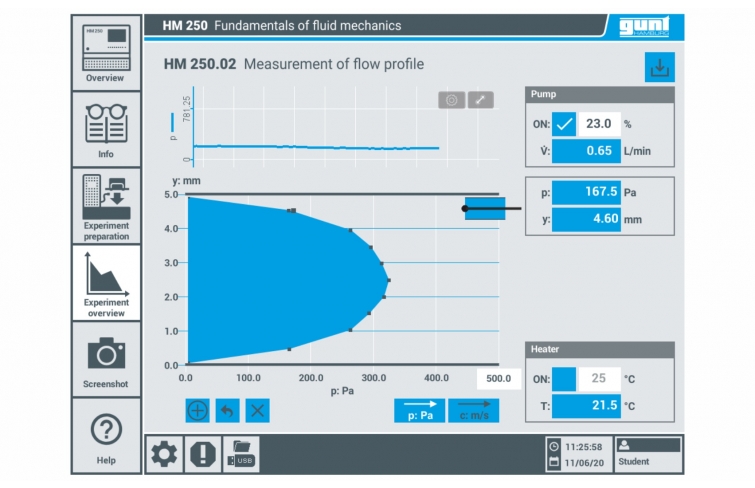

    • grafické znázornenie profilu prúdenia
    • prenos dát cez USB pre všestranné externé využitie nameraných hodnôt a screenshotov napr. vyhodnotenie v Exceli
    • k dispozícii rôzne užívateľské úrovne

1 experimentálna jednotka
1 sada inštruktážneho materiálu
1 sada káblov

požadovaný

HM 250 Základy mechaniky tekutín

voliteľné

HM 250,90 Laboratórny regál

HM 250.02 sa používa na skúmanie prietokového profilu. Rozdiely vo vytváraní prúdenia možno teda zistiť použitím meracej techniky.

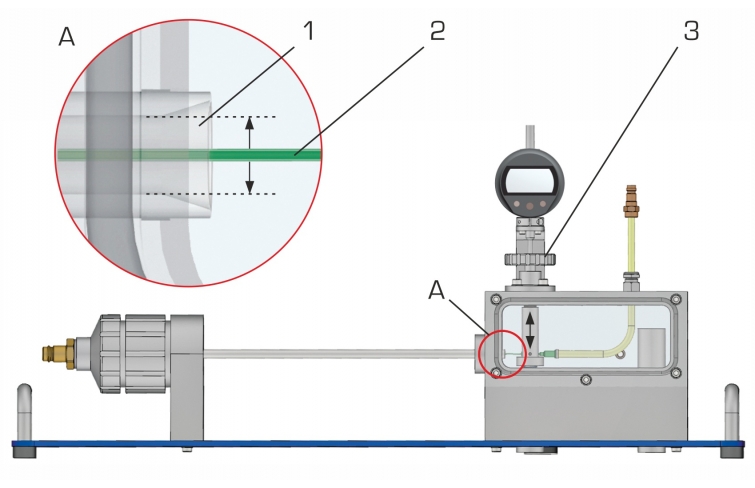

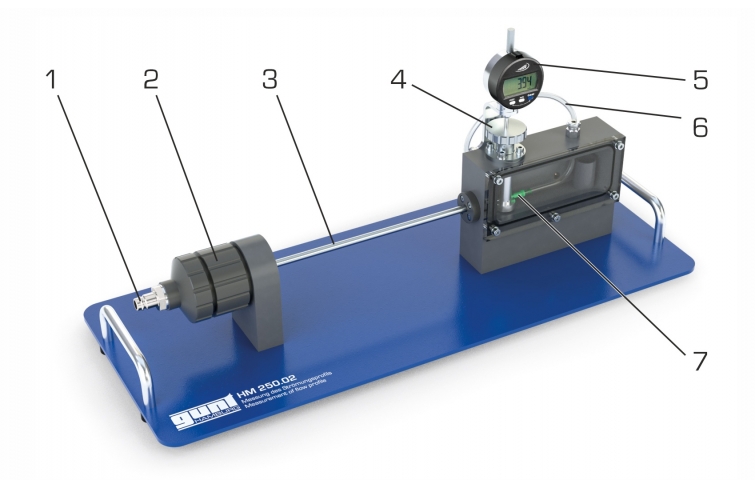

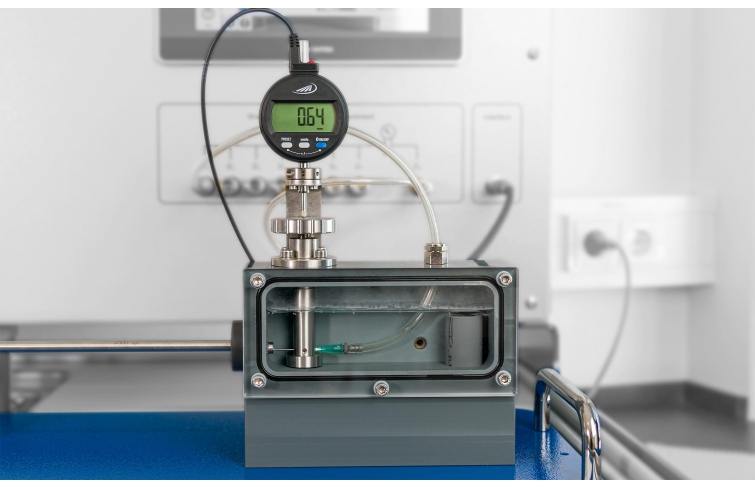

Experimentálna jednotka pozostáva z rúrkovej časti s kužeľovou vstupnou časťou. V experimente sa prúdenie zrýchľuje v kužeľovej vstupnej časti. Prietokový profil sa vyvíja v nasledujúcom úseku potrubia. Na konci potrubnej časti je do prúdu vložená vertikálne pohyblivá pitotstatická trubica. Poloha pitotstatickej trubice sa určuje pomocou digitálneho číselníka a nastavuje sa pomocou jemného ručného nastavenia. Pitotstatická trubica meria dynamické tlaky v rôznych polohách priemeru časti potrubia. Z nameraných tlakov sa určí rýchlostný profil v prietoku potrubím. Potrubie ústi do stabilizačnej nádrže s priehľadným predným panelom na pozorovanie meracieho zariadenia.

Okrem toho je možné skúmať vplyv viskozity na tvorbu toku. Na tento účel sa voda ohrieva pomocou ohrievača integrovaného v základnom module, čím sa mení viskozita.

Príslušenstvo HM 250.02 sa jednoducho a bezpečne umiestni na pracovnú dosku základného modulu HM 250 . Pomocou technológie RFID sa príslušenstvo automaticky identifikuje, načíta sa príslušný softvér GUNT a vykoná sa automatická konfigurácia systému. Intuitívne používateľské rozhranie vedie experimentmi a zobrazuje namerané hodnoty graficky. Na sledovanie a vyhodnocovanie experimentov je možné súčasne použiť až 10 externých pracovných staníc pomocou lokálnej siete cez LAN pripojenie. Základný modul dodáva vodu a používa sa na nastavenie prietoku a teploty. Meranie prietoku, tlaku a teploty sa vykonáva aj prostredníctvom základného modulu.

Objednávacie číslo: 070.25002

Špecifikácia
  1. určiť profil prúdenia pomocou dynamického tlaku
  2. meranie dynamického tlaku v úseku potrubia pomocou pitotstatickej trubice
  3. polohu vertikálne pohyblivej pitotstatickej trubice je možné určiť pomocou digitálneho číselníka
  4. transparentné experimentálne nastavenie ukazuje metódu merania
  5. prietok a teplotu v potrubnej časti je možné nastaviť pomocou základného modulu HM 250
  6. automatická identifikácia príslušenstva pomocou technológie RFID a použitie príslušného softvéru GUNT
  7. vykonávanie experimentu a zobrazenie nameraných hodnôt prostredníctvom dotykovej obrazovky ( HMI )
  8. schopnosť siete: prístup k prebiehajúcim experimentom a ich výsledkom až z 10 externých pracovných staníc súčasne cez lokálnu sieť
  9. zásobovanie vodou a vykurovanie cez základný modul HM 250
Technické dáta

Sekcia potrubia

  • dĺžka: 310 mm
  • Vnútorný Ø: 5 mm
  • kužeľový vstupný uhol: 36°
  • materiál: nehrdzavejúca oceľ

Merací prístroj s vertikálne pohyblivou pitotstatickou trubicou

  • Pitostatická trubica
    • Vonkajší Ø: 0,8 mm
    • Vnútorný Ø: 0,57 mm
    • materiál: nehrdzavejúca oceľ, polypropylén
  • číselník, digitálny
    • rozsah nastavenia: 12,5 mm
    • Rozlíšenie: 0,01 mm
    • upínacia stopka: Ø 8mm
    • displej ( LCD )
    • dátový výstup: RS 232


Meracie rozsahy
  • indikovaný rozsah merania prietok: 0…5,3L/min
  • indikovaný rozsah merania tlak: 0…150 mbar
  • zobrazený rozsah merania teplota: 0…50°C
Rozmery a hmotnosť

DxŠxV: 650x260x300 mm
Hmotnosť: cca. 5,2 kg

Objednávacie číslo: 070.25002
