HM 250.11 Otvorený kanál
- účinky rôznych prekážok na tok v otvorenom kanáli
- intuitívne vykonávanie experimentu prostredníctvom dotykovej obrazovky ( HMI )
- integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky až na 10 koncových zariadeniach: PC, tablet, smartfón
- schopnosť siete: prístup k prebiehajúcim experimentom z externých pracovných staníc cez lokálnu sieť
- automatická identifikácia príslušenstva pomocou technológie RFID
- energetické hladiny vody pri prietoku žľabom s rôznymi prekážkami
- vyšetrenie hydraulického skoku
- Meranie prietoku Venturiho trubicou
- rozptyl energie v náplave
- Softvér GUNT špeciálne prispôsobený použitému príslušenstvu
- vzdelávací modul s teoretickými základmi
- popis zariadenia
- riadená príprava experimentu
- vykonanie experimentu
- grafické znázornenie tlakových kriviek
- prenos dát cez USB pre všestranné externé využitie nameraných hodnôt a screenshotov napr. vyhodnotenie v Exceli
- k dispozícii rôzne užívateľské úrovne
experimentálny žľab, 1 sada prekážok, 1 striekačka, sada inštruktážneho materiálu
požadovaný
HM 250 Základy mechaniky tekutín
voliteľné
HM 250,90 Laboratórny regál
Experimentálna jednotka HM 250.11 môže byť použitá na demonštráciu vplyvu rôznych prekážok na úroveň energie v otvorenom kanáli. Základy potrebné na navrhovanie umelých lodných kanálov alebo na reguláciu riek a hrádzí sa môžu učiť vo veľmi malom rozsahu.
Experimentálny žľab je vyrobený z priehľadného materiálu, aby bolo možné sledovať hladiny vody a tým aj energetické hladiny pozdĺž žľabu. Účinky rôznych prekážok sú tak jasne viditeľné. Dodávané príslušenstvo pozostáva z rôznych hrádzí, Venturiho žľabu, dvoch mól a prekážok na rozptyl energie. Príslušenstvo je držané na dne experimentálneho žľabu magneticky.
Na dne vstupu a výstupu vody je možné určiť hladinu vody v experimentálnom žľabe meraním tlaku. Na preskúmanie hydraulického skoku v nadkritickom toku je na vstupe vody do experimentálneho žľabu pripojená tryska. Pomocou injekčnej striekačky môže byť voda striekaná na vodnú hladinu ako bodový budič a je možné pozorovať šírenie vlny.
Príslušenstvo HM 250.11 sa jednoducho a bezpečne umiestni na pracovnú dosku základného modulu HM 250 . Pomocou technológie RFID sa príslušenstvo automaticky identifikuje, načíta sa príslušný softvér GUNT a vykoná sa automatická konfigurácia systému. Intuitívne používateľské rozhranie vedie experimentmi a zobrazuje namerané hodnoty graficky. Na sledovanie a vyhodnocovanie experimentov je možné súčasne použiť až 10 externých pracovných staníc pomocou lokálnej siete cez LAN pripojenie. Základný modul dodáva vodu a používa sa na nastavenie prietoku. Základný modul sa používa aj na meranie prietoku a tlaku.
Objednávacie číslo: 070.25011
Špecifikácia
- otvorený žľab s rôznymi magnetickými prekážkami na demonštráciu prietoku
- priehľadný experimentálny žľab
- demonštrácia energetických hladín a strát na rôznych prehrádzkach a hrádzách
- demonštrácia rozptylu energie v odvzdušňovacej nádrži s koncovým prahom a zubatým prahom, ako aj haťovou hrádzou so skokanským mostíkom
- regulácia hladiny vody sifónovou prehrádzkou
- stanovenie prietokov pomocou Venturiho žľabu
- prietok v experimentálnom kanáli je možné nastaviť pomocou základného modulu HM 250
- stanovenie hladiny vody (hladiny energie) pomocou digitálneho merania tlaku
- automatická identifikácia príslušenstva pomocou technológie RFID a použitie príslušného softvéru GUNT
- vykonávanie experimentu a zobrazenie nameraných hodnôt prostredníctvom dotykovej obrazovky ( HMI )
- schopnosť siete: prístup k prebiehajúcim experimentom a ich výsledkom až z 10 externých pracovných staníc súčasne cez lokálnu sieť
- voda dodávaná cez základný modul HM 250
Technické dáta
Experimentálny žľab
- ŠxV: 50x75 mm
- dĺžka medzi meracími bodmi: 390 mm
- tryska, otvorený prierez: 50x3mm
5x Hrádza, magnetická, DxŠ 50x80mm
- prehrádzka široká, ostrohranná, V 30 mm
- prehrádzka široká, zaoblené hrany, V 30 mm, R 10 mm
- hať hať, 37°, R 10mm
- haťová hať so skokanským mostíkom, 37°, R 10mm
- sifón, 5°, H 58mm
2x móla, magnetické
- zaoblený koniec R 10mm / zahrotený koniec 53°
- oba konce pravouhlé
4x Prekážky pre rozptyl energie, magnetické
- DxŠxV: 50x20x15 mm
- 1x koncový prah
- 3x zúbkované prahy
1x Venturiho žľab, magnetický
- dĺžka: 130 mm
- najužší prierez: 12mm
- vstupný obrys: L 37,3 mm, R 20 mm
- výstupný uhol: každý 16°
Meracie rozsahy
- indikovaný rozsah merania tlak: 0…80mmWC
- indikovaný rozsah merania prietok: 0…15L/min
Rozmery a hmotnosť
DxŠxV: 650x260x210 mm
Hmotnosť: cca. 9,7 kg
Objednávacie číslo: 070.25011
![GUNT Fluid Line: prehľad webu](/images/wissen_thumbs/563_en-GB.jpg)
![Hydrodynamika](/images/wissen_thumbs/85_en-GB.jpg)
![HM 250 Základy mechaniky tekutín](/images/wissen_thumbs/495_en-GB.jpg)
![HM 250 GUNT Fluid Line: Softvér](/images/wissen_thumbs/496_en-GB.jpg)
![HM 250 Didaktický koncept](/images/wissen_thumbs/497_en-GB.jpg)
![Prehľad softvéru HM 250](/images/wissen_thumbs/499_en-GB.jpg)
![Prehľad zariadenia HM 250](/images/wissen_thumbs/498_en-GB.jpg)

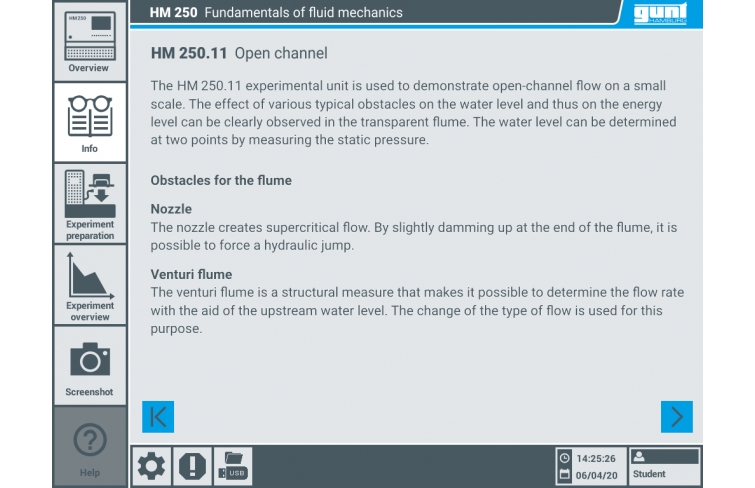

![Dotyková obrazovka: popis experimentu, teoretické základy](/images/datasheet/1695/HM-250.11-Open-channel-products_list_small-gunt-1695-add_1.png)

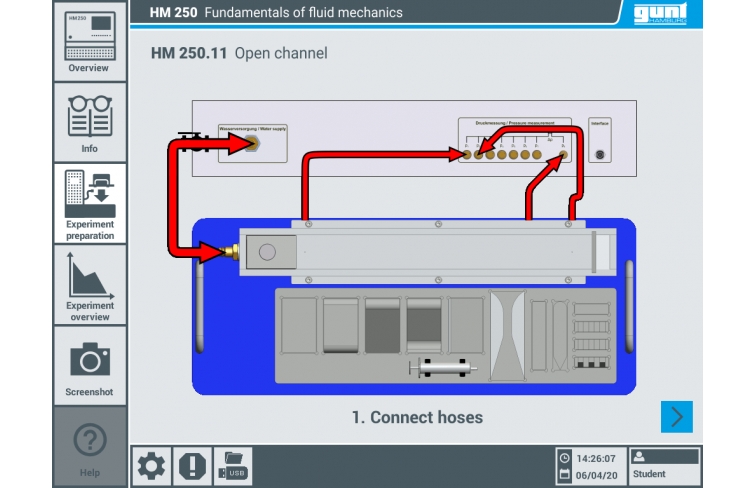

![Dotyková obrazovka: príprava experimentu](/images/datasheet/1695/HM-250.11-Open-channel-products_list_small-gunt-1695-add_2.png)

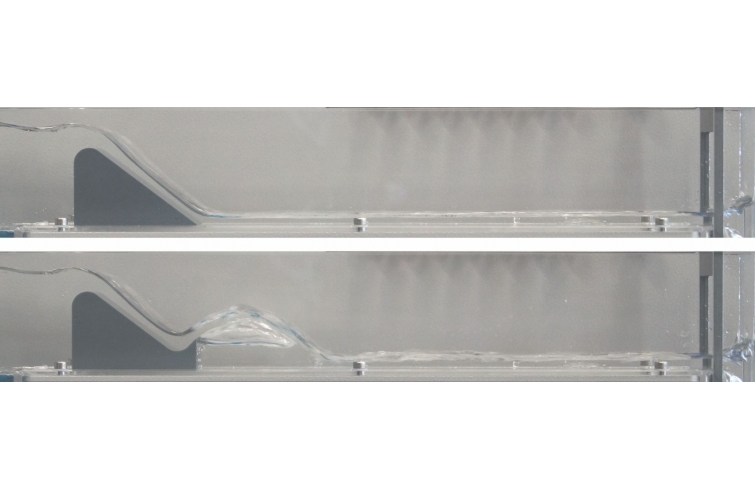

![Rozptyľovanie energie horná časť: haťová hať, spodok: haťová hať so skokanským mostíkom](/images/datasheet/1695/HM-250.11-Open-channel-products_list_small-gunt-1695-add_3.jpg)

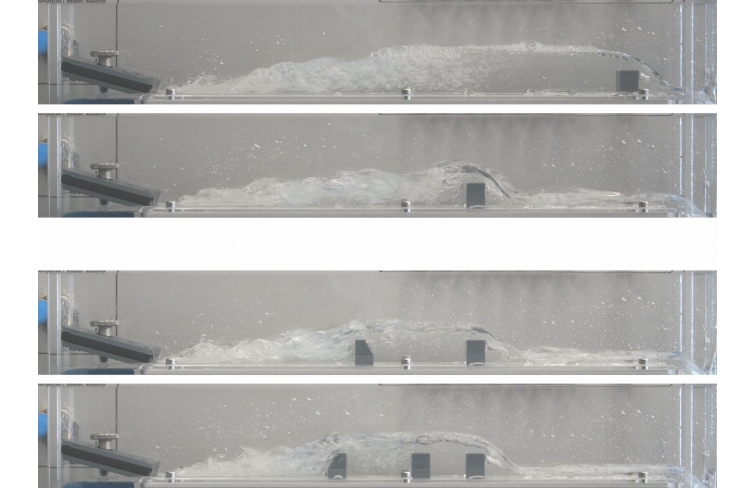

![Rozptyl energie, štyri rôzne inštalácie v porovnaní](/images/datasheet/1695/HM-250.11-Open-channel-products_list_small-gunt-1695-add_4.jpg)
![Výtok cez Venturiho žľab](/images/datasheet/1695/HM-250.11-Open-channel-products_list_small-gunt-1695-gal_1.jpg)
![Prietok proti stĺpom vľavo: obdĺžnikový tvar, stred: zaoblený tvar, vpravo: špicatý tvar](/images/datasheet/1695/HM-250.11-Open-channel-products_list_small-gunt-1695-gal_2.jpg)
![Šírenie vlny za tryskou vľavo: pomalý tok, vpravo: rýchly tok](/images/datasheet/1695/HM-250.11-Open-channel-products_list_small-gunt-1695-gal_3.jpg)
![Prechod toku (hydraulický skok) s nerovnomernou prednou časťou](/images/datasheet/1695/HM-250.11-Open-channel-products_list_small-gunt-1695-gal_4.jpg)
![Hydraulický skokanský mostík na haťovej hrádzi so skokanským mostíkom](/images/datasheet/1695/HM-250.11-Open-channel-products_list_small-gunt-1695-gal_5.jpg)
![Laboratórny regál HM 250,90 na uloženie príslušenstva](/images/datasheet/1695/HM-250.11-Open-channel-products_list_small-gunt-1695-gal_6.jpg)
![Vyučovacia situácia: študenti sledujú prípravu a realizáciu experimentov prostredníctvom zrkadlenia obrazovky na tablete](/images/datasheet/1695/HM-250.11-Open-channel-products_list_small-gunt-1695-gal_7.jpg)
![HM 250 Základy mechaniky tekutín](/images/datasheet/1695/HM-250.11-HM-250-Fundamentals-of-fluid-mechanics-products_list_small-gunt-1695-foto_totale.jpg)
![HM 250,90 Laboratórny regál](/images/datasheet/1695/HM-250.11-HM-250.90-Laboratory-shelf-products_list_small-gunt-1695-foto_totale.jpg)

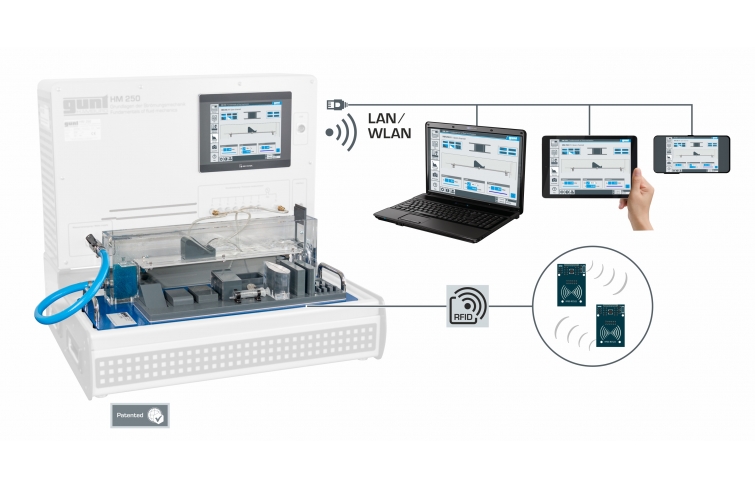

![Kompletné experimentálne nastavenie so základným modulom HM 250, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach](/images/datasheet/1695/HM-250.11-Open-channel-products_list_small-gunt-1695-foto_totale.jpg)

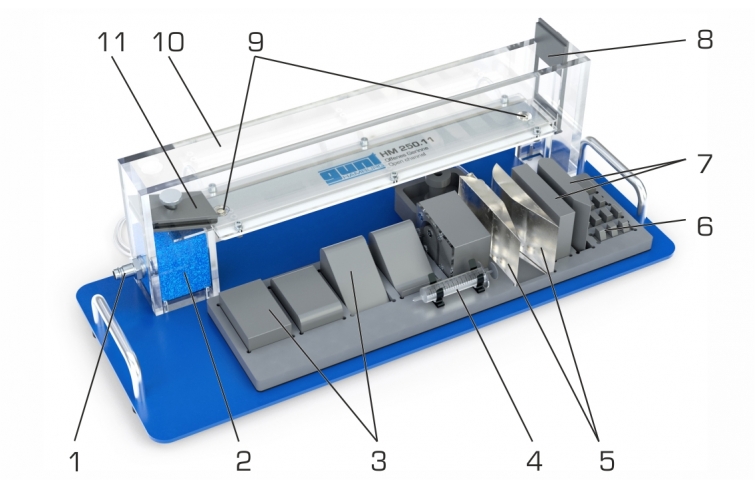

![1 prívod vody, 2 penová vložka na usadzovanie vody na vtoku, 3 hrádze, 4 striekačky na budenie vĺn na vodnej hladine, 5 Venturiho žľab, 6 prekážok na odvod energie, 7 mól, 8 hrádz na výstupe vody, 9 tlak prípojky na stanovenie hladiny vody, 10 experimentálnych žľabov, 11 trysiek na generovanie nadkritického prietoku](/images/datasheet/1695/HM-250.11-Open-channel-products_list_small-gunt-1695-zeichnung.jpg)

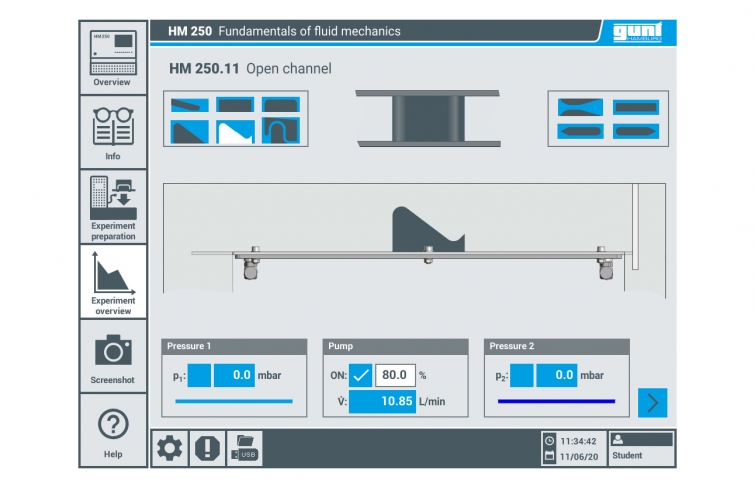

![Intuitívne používateľské rozhranie na dotykovej obrazovke HM 250: meranie tlaku počas vypúšťania cez hať s hrebeňom a skokanským mostíkom](/images/datasheet/1695/HM-250.11-Open-channel-products_list_small-gunt-1695-zeichnung_einzelheit_1.jpg)

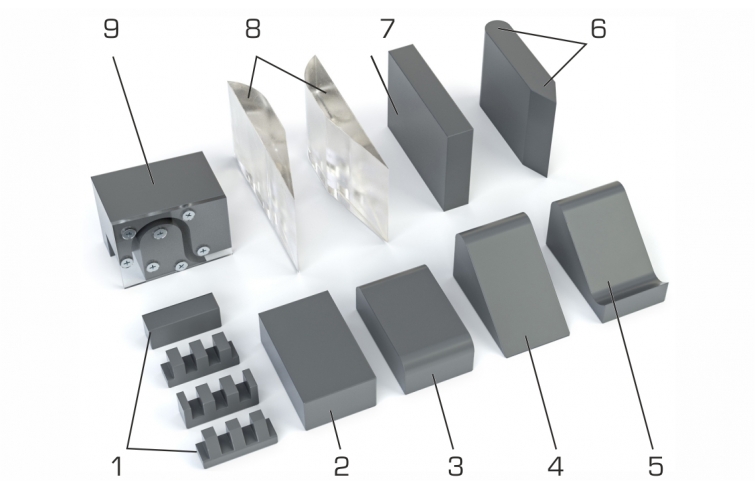

![1 prekážka na rozptýlenie energie, 2 široké hrebeňové prehrádzky, s ostrými hranami, 3 široké hrebeňové prehrádzky, so zaoblenými hranami, 4 hrebeňové prehrádzky, 5 hrebeňových prehrádzok so skokanským mostíkom, 6 okrúhlych/špičatých hrádzí, 7 obdĺžnikových hrádzí , 8 prekážok ako Venturiho žľab, 9 sifónových prehrádzok](/images/datasheet/1695/HM-250.11-Open-channel-products_list_small-gunt-1695-zeichnung_einzelheit_2.jpg)
