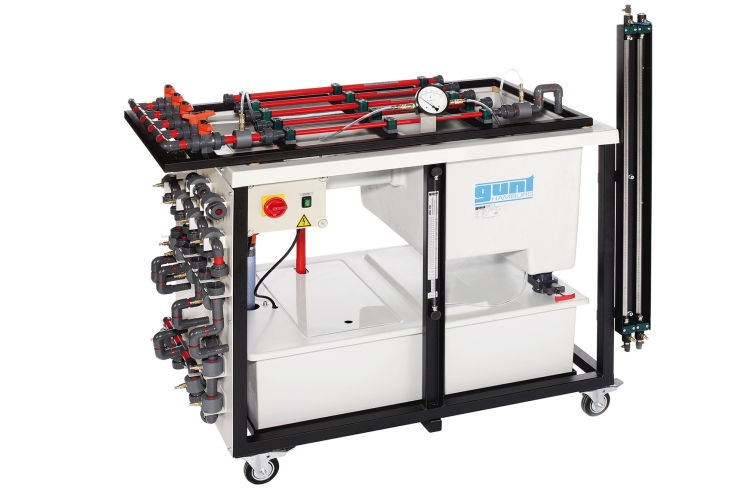

HM 111 Potrubné siete
- štruktúra rôznych potrubných sietí
- tlakové straty na rôznych potrubných prvkoch a potrubných sieťach
- uzavretý vodný okruh s nádržou a čerpadlom
- zaznamenanie kalibračnej krivky pre úseky potrubia: strata tlaku v porovnaní s prietokom
- paralelne zapojené časti potrubia
- časti potrubia zapojené do série
- kombinované sériové a paralelné pripojenie
- prieskum uzavretého kruhového potrubia
- meranie diferenčného tlaku
- tlakové straty na rôznych prvkoch potrubia
1 tréner
1 stopky
1 sada inštruktážneho materiálu
Dôležitou úlohou pri konštrukcii potrubí je určenie tlaku a prietoku v zložitých potrubných systémoch. V praxi slúži výpočet celkových tlakových strát ako základ pre návrh vhodných pohonných jednotiek vykurovacích a klimatizačných systémov, systémov zásobovania pitnou vodou a častí systémov odpadových vôd. Znalosť tlakových strát sa využíva aj na optimalizáciu prevádzky.
HM 111 umožňuje výstavbu a prieskum rôznych potrubných sietí, ako sú paralelné a sériové spoje potrubí, ich vetvenie a zlučovanie a štúdium jednotlivých potrubí. Analogicky s Kirchhoffovými zákonmi elektriny je možné vykonať analýzu uzlov.
Päť predinštalovaných potrubných sekcií na vrchu trenažéra je pripojených k potrubným sieťam pomocou potrubných prvkov. Nádrž, potrubia, prvky potrubia a ventily a armatúry sú vyrobené výhradne z plastu. Jednotlivé časti potrubia sú uzatvorené guľovými ventilmi. Počas experimentov sa zaznamenávajú a vyhodnocujú tlakové straty v rôznych potrubiach a potrubných prvkoch.
Na meranie diferenčného tlaku sú zahrnuté dva manometre pre rôzne meracie rozsahy. Prietok sa meria objemovo.
Trenažér má vlastný vodovod. Uzavretý vodný okruh obsahuje zásobnú nádrž s ponorným čerpadlom.
Objednávacie číslo: 070.11100
Špecifikácia
- prieskum rôznych potrubných sietí
- päť predinštalovaných častí potrubia s rôznymi priemermi
- panel pre potrubné prvky
- výstavba potrubných sietí z potrubných úsekov a rôznych potrubných prvkov
- kalibrácia častí potrubia
- paralelné a sériové pripojenie častí potrubia
- výstavba uzavretého kruhového potrubia
- meranie diferenčného tlaku pomocou dvojrúrkových manometrov a diferenčného tlakového manometra
- meranie prietoku s odmernou nádržou (možno vypnúť), stopkami a indikátorom hladiny
Technické dáta
Pumpa
- príkon: 250W
- max. prietok: 9m 3 /h
- max. výška hlavy: 7,6m
Potrubná sieť, max. prietok: 4,8 m 3 /h
Rúrkové úseky, každý s dĺžkou 700 mm
- 1x Ø 25x1,9 mm
- 2x Ø 20x1,5mm
- 2x Ø 16x1,2 mm
Nádrž na vodu: 180L
Nádrž na meranie prietoku
- malý rozsah merania: 10L
- veľký rozsah merania: 40L
Stopky: 1/100 s
Meracie rozsahy
- Diferenčný tlak:
- 1x 0…1bar
- 1x 0…100 mbar
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 1550x800x1600 mm
Hmotnosť: cca. 117 kg
Objednávacie číslo: 070.11100
![Stabilný tok nestlačiteľných tekutín](/images/wissen_thumbs/173_en-GB.jpg)
![Mechanika tekutín, pokročilý návrh laboratória](/images/wissen_thumbs/258_en-GB.jpg)
![Návrh hydrologického laboratória (civilné)](/images/wissen_thumbs/259_en-GB.jpg)

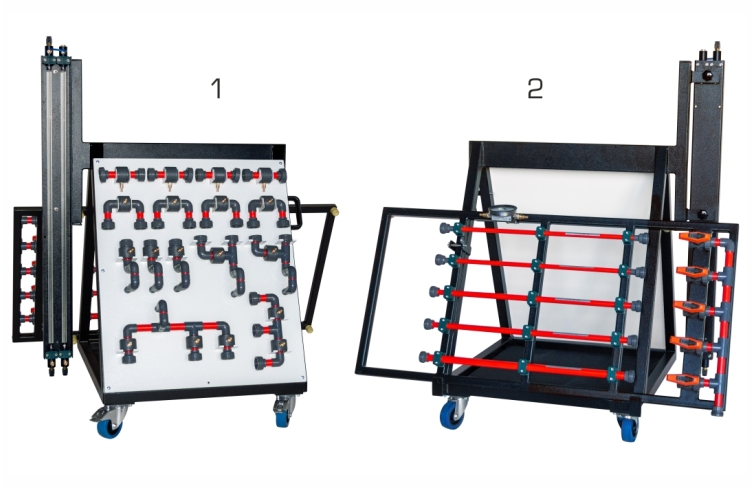

![Prispôsobená verzia produktu s individuálnym experimentálnym nastavením 1 panel s potrubnými prvkami na zadnej strane, 2 časti potrubia vpredu](/images/datasheet/526/HM-111-Pipe-networks-products_list_small-gunt-526-add_1.jpg)
![](/images/datasheet/526/HM-111-Pipe-networks-products_list_small-gunt-526-foto_totale.jpg)

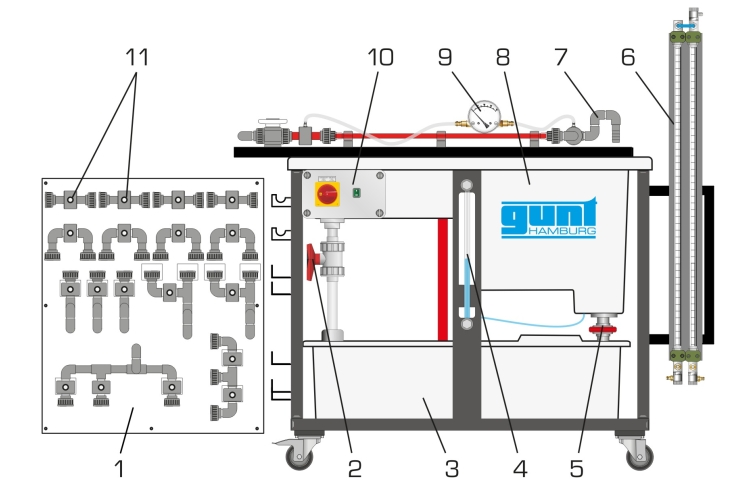

![1 panel s potrubnými prvkami, 2 ventil na nastavenie prietoku, 3 napájacia nádrž s ponorným čerpadlom, 4 indikátor hladiny meracej nádrže, 5 šoupátko na vyprázdnenie meracej nádrže, 6 dvojrúrkové manometre, 7 častí potrubia, 8 meracia nádrž, 9 manometer diferenčného tlaku, 10 spínacia skrinka, 11 bod merania tlaku](/images/datasheet/526/HM-111-Pipe-networks-products_list_small-gunt-526-zeichnung.jpg)

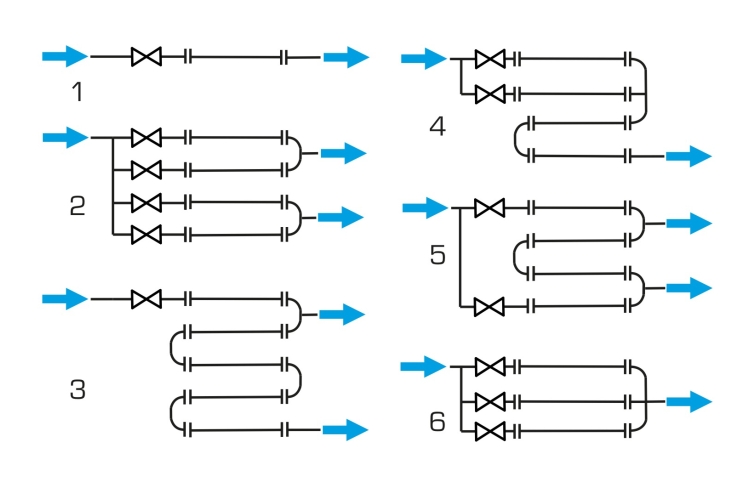

![Rôzne potrubné siete zostavené z potrubných častí: 1 kalibrácia častí potrubia, 2 zdvojenie, 3 sériové pripojenie, 4 paralelné a sériové pripojenie, 5 uzavreté kruhové potrubie, 6 paralelné pripojenie](/images/datasheet/526/HM-111-Pipe-networks-products_list_small-gunt-526-zeichnung_einzelheit_1.jpg)

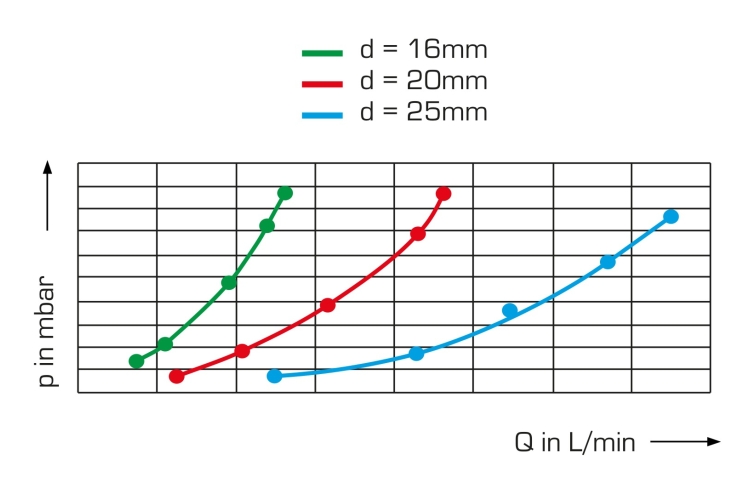

![Diagram zobrazuje stratu tlaku v porovnaní s prietokom pre rôzne priemery potrubia: tlak p, prietok Q, vnútorný priemer d](/images/datasheet/526/HM-111-Pipe-networks-products_list_small-gunt-526-zeichnung_einzelheit_2.jpg)
