HM 164 Prúdenie v otvorenom a uzavretom kanáli

HM 164 Prúdenie v otvorenom a uzavretom kanáli

  • prietokové procesy v otvorenom kanáli: brána, prah a rôzne prehrádzky
  • prietokové procesy v uzavretom kanáli: prietok potrubia
  • uzavretý vodný okruh s nádržou a čerpadlom
  • otvorený kanál
    • prietok nad riadiacimi stavbami: široká kryha, úzka, guľatina s prepadom skokanského mostíka, prah
    • výtok pod bránou
    • hydraulický skok
  • uzavretý kanál
    • prietok potrubia s konštantným a premenlivým prierezom prietoku
    • meranie statického tlaku a celkového tlaku
    • výpočet rýchlosti prúdenia

1 tréner
1 sada riadiacich štruktúr
1 tanierový prepad
1 sada nástrojov
1 sada inštruktážneho materiálu

HM 164 sa používa na demonštráciu rôznych prietokových procesov v rôznych riadiacich štruktúrach v otvorenom kanáli. V uzavretom kanáli sa určujú tlakové zložky v potrubí.

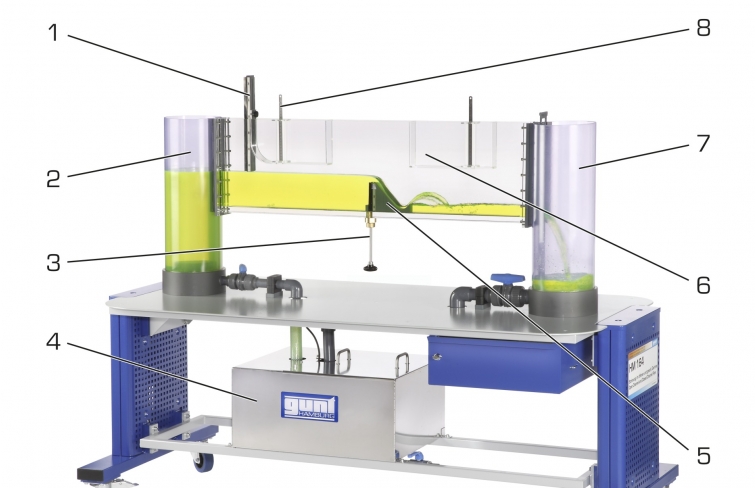

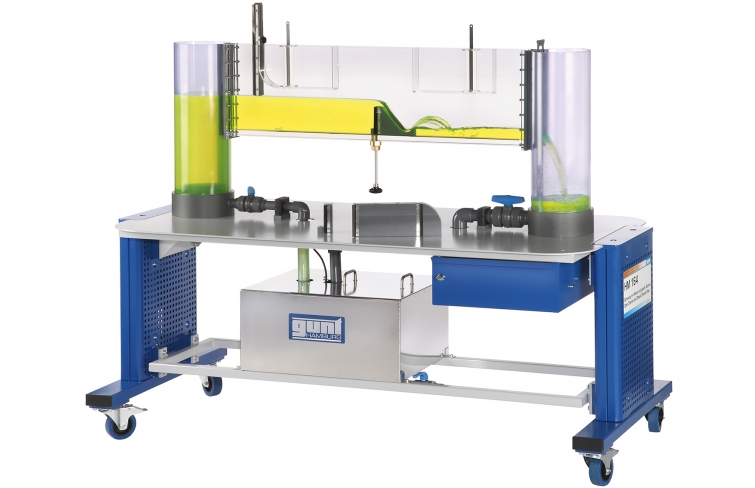

Súčasťou trenažéra je priehľadný experimentálny žľab s horným limitom, výškovo nastaviteľný prah a uzavretý vodný okruh. Hladina vody v experimentálnej časti sa nastavuje regulovateľnou doskovou hrádzou na výstupe vody. S jednoduchou úpravou môže byť experimentálny žľab použitý ako otvorený alebo uzavretý kanál.

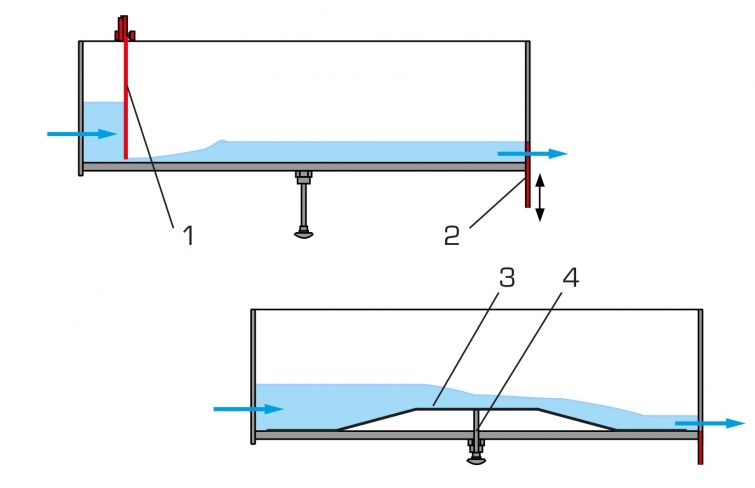

Pri skúmaní prietoku cez otvorený kanál musí byť hladina vody nízka. Na vykonanie experimentu sa na dno kanála pripevní prepad alebo sa použije výškovo nastaviteľný prah. Ďalej je možné demonštrovať aj výboj pod bránou. Ako riadiace konštrukcie sú k dispozícii rôzne prepady, ktoré je možné rýchlo a bezpečne vymieňať.

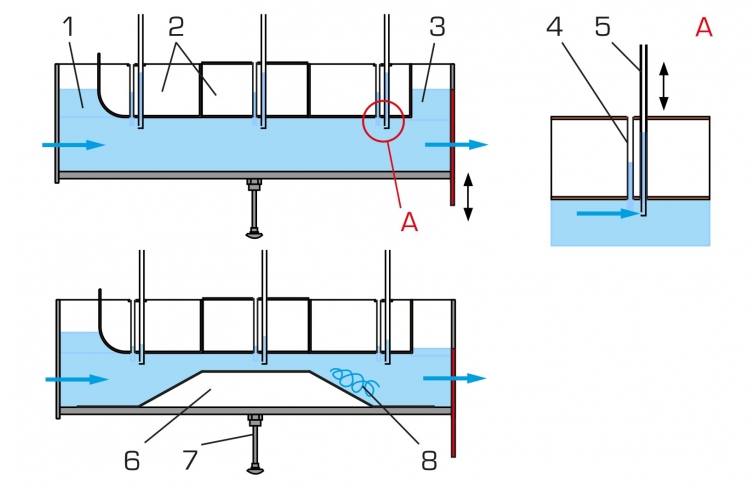

Pri štúdiu uzavretého kanála musí byť hladina vody dostatočne vysoká, aby pretekala celá experimentálna časť. V tomto prípade sa parapet používa na zmenu prietokového prierezu.

Statické tlaky a celkový tlak v priereze sa zisťujú meracími trubicami. Tlakový rozdiel sa používa na výpočet rýchlosti prúdenia.

Objednávacie číslo: 070.16400

Špecifikácia
  1. skúmanie procesov prúdenia v otvorenom a uzavretom kanáli
  2. experimentálny žľab s hornou hranicou, vyrobený z priehľadného materiálu
  3. výškovo nastaviteľný prah v spodnej časti experimentálneho žľabu
  4. hladina vody nastaviteľná cez doskový prepad na výstupe vody
  5. jednoduchá konverzia z otvoreného na uzavretý kanál
  6. kontrolné konštrukcie pre experimenty v otvorenom koryte: široká kryha, úzka huňatá hať, guľatina s prepadom skokanského mostíka, prah, brána
  7. plne pretiekol experimentálnou sekciou a zmenou prierezu nad prahom pre experimenty v uzavretom kanáli
  8. uzavretý vodný okruh s prívodnou nádržou a čerpadlom
  9. priehľadné meracie trubice na meranie statického tlaku a celkového tlaku
Technické dáta

Experimentálna sekcia

  • dĺžka: 1,1m
  • prierez ŠxV: 40x300mm

Zásobná nádrž: 70L

Pumpa

  • príkon: 250W
  • max. prietok: 150L/min
  • max. výška hlavy: 7,6m


230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1900x800x1350 mm
Prázdna hmotnosť: cca. 150 kg

Objednávacie číslo: 070.16400

Vedomosti
Základné znalosti
Ustálený tok nestlačiteľných tekutín Pdf
Návrh laboratória
Návrh hydrologického laboratória (civilné) Pdf
