HM 250.08 Straty v potrubných prvkoch

HM 250.08 Straty v potrubných prvkoch

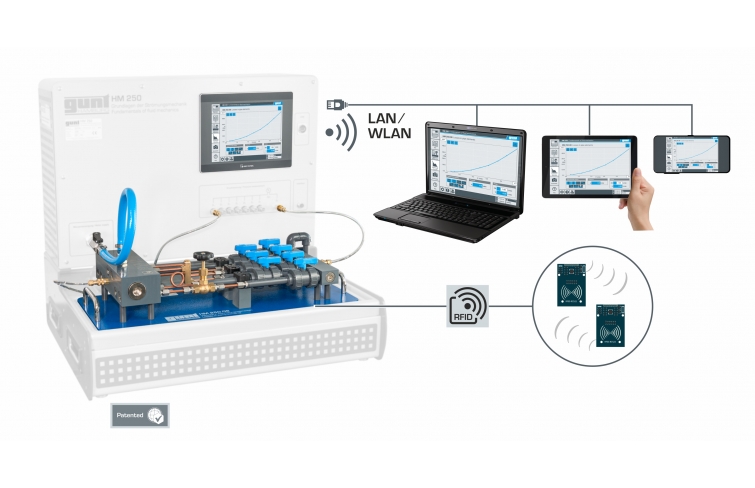

Kompletné experimentálne nastavenie so základným modulom HM 250, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

Kompletné experimentálne nastavenie so základným modulom HM 250, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

  • stanovenie a porovnanie tlakových strát v rôznych úsekoch potrubia
  • intuitívne vykonávanie experimentu prostredníctvom dotykovej obrazovky ( HMI )
  • integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky až na 10 koncových zariadeniach: PC, tablet, smartfón
  • schopnosť siete: prístup k prebiehajúcim experimentom z externých pracovných staníc cez lokálnu sieť
  • automatická identifikácia príslušenstva pomocou technológie RFID
  • tlakové straty v potrubiach, potrubných armatúrach a potrubných prvkoch

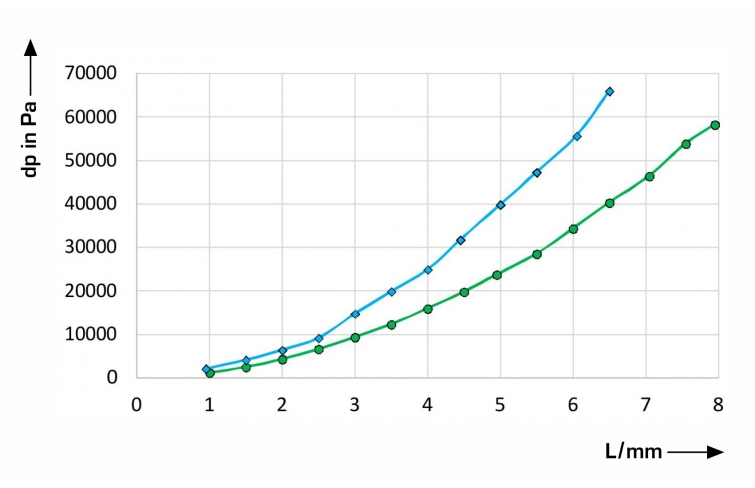

  • ako rýchlosť prúdenia ovplyvňuje stratu tlaku
  • aplikácia Bernoulliho rovnice
  • určiť koeficienty odporu
  • otváracia charakteristika ventilu a guľového ventilu

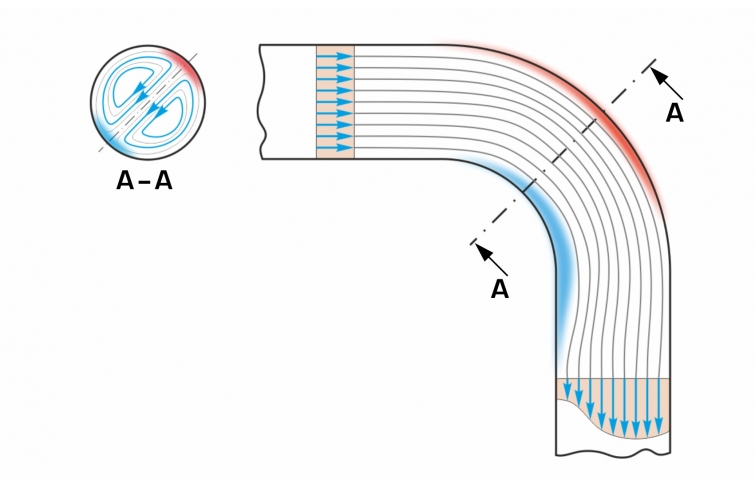

  • ako zrýchlenie, trenie a priehyb potrubia ovplyvňujú stratu tlaku
  • Softvér GUNT špeciálne prispôsobený použitému príslušenstvu

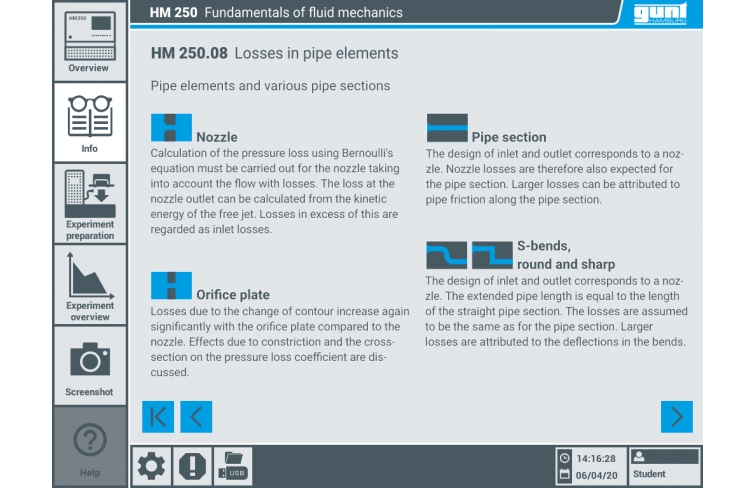

    • vzdelávací modul s teoretickými základmi
    • popis zariadenia
    • riadená príprava experimentu
    • vykonanie experimentu

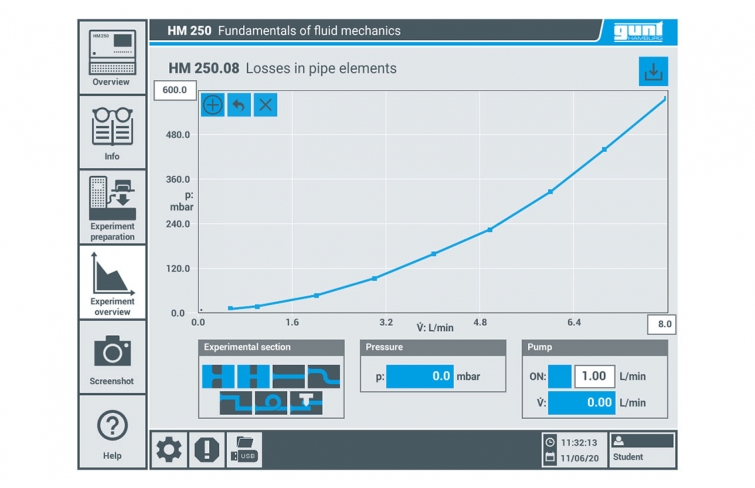

    • grafické znázornenie tlakových kriviek
    • prenos dát cez USB pre všestranné externé využitie nameraných hodnôt a screenshotov napr. vyhodnotenie v Exceli
    • k dispozícii rôzne užívateľské úrovne

experimentálna jednotka, 1 sada inštruktážneho materiálu

požadovaný

HM 250 Základy mechaniky tekutín

voliteľné

HM 250,90 Laboratórny regál

Tlakové straty v častiach potrubia môžu mať rôzne príčiny, ako je zrýchlenie, spomalenie, priehyb alebo trenie. Strata tlaku je často spôsobená kombináciou viacerých faktorov. Toto je potrebné vziať do úvahy pri navrhovaní potrubných systémov.

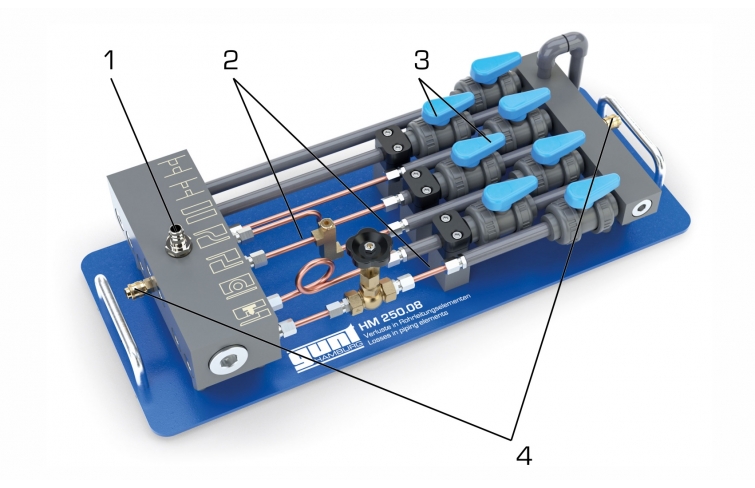

Jednotka HM 250.08 sa používa na skúmanie tlakových strát v rôznych úsekoch potrubia a potrubných prvkoch. Experimentálna jednotka obsahuje sedem rôznych častí potrubia vybraných pre ich didaktické kvality (napr. rovná rúrka, rúrka s ihlovým ventilom alebo rúrka s ohybom v tvare S). Každý úsek potrubia je možné uzavrieť samostatne guľovým ventilom.

V experimentoch sa koeficient tlakovej straty určuje individuálne v každom úseku potrubia. To znamená, že zvýšenie tlakovej straty možno presne pripísať. Porovnaním úsekov potrubia je špecificky spracovaná zmena tlakovej straty. Zaznamenáva sa aj charakteristika otvárania uzatváracích zariadení guľového a ihlového ventilu. Straty v spojovacích potrubiach sú zanedbateľné a predpokladá sa, že sú vo všetkých úsekoch rovnaké.

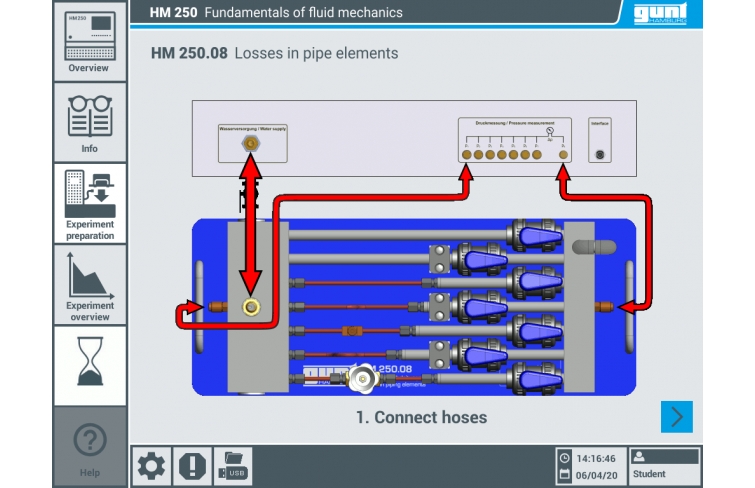

Príslušenstvo HM 250.08 sa jednoducho a bezpečne umiestni na pracovnú dosku základného modulu HM 250 . Pomocou technológie RFID sa príslušenstvo automaticky identifikuje, načíta sa príslušný softvér GUNT a vykoná sa automatická konfigurácia systému. Intuitívne používateľské rozhranie vedie experimentmi a zobrazuje namerané hodnoty graficky. Na sledovanie a vyhodnocovanie experimentov je možné súčasne použiť až 10 externých pracovných staníc pomocou lokálnej siete cez LAN pripojenie. Základný modul dodáva vodu a používa sa na nastavenie prietoku. Základný modul sa tiež používa na meranie prietokov a tlakov.

Objednávacie číslo: 070.25008

Špecifikácia
  1. skúmať tlakové straty na ventiloch a potrubných armatúrach
  2. 7 samostatne uzatvárateľných potrubných dielov s rôznymi potrubnými prvkami: tryska, hrdlo, oblúky, ventil, guľový ventil
  3. porovnanie guľového a ihlového ventilu
  4. prietok v potrubnej časti je možné nastaviť pomocou základného modulu HM 250
  5. automatická identifikácia príslušenstva pomocou technológie RFID a použitie príslušného softvéru GUNT
  6. vykonávanie experimentu a zobrazenie nameraných hodnôt prostredníctvom dotykovej obrazovky ( HMI )
  7. schopnosť siete: prístup k prebiehajúcim experimentom a ich výsledkom až z 10 externých pracovných staníc súčasne cez lokálnu sieť
  8. voda dodávaná cez základný modul HM 250
Technické dáta

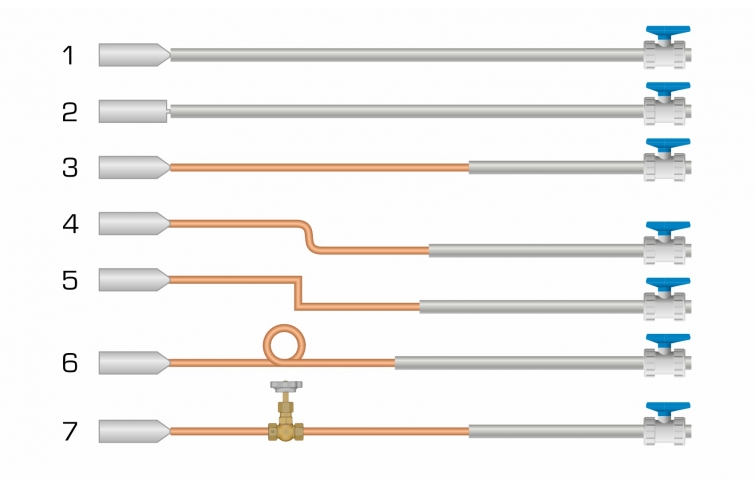

1. časť potrubia s tryskou

  • PVC rúrka: vnútorný Ø 12,4 mm
  • uhol vstupu trysky: 60°

2. časť potrubia s otvorom

  • PVC rúrka: vnútorný Ø 12,4 mm
  • otvor: Ø vnútorný 4mm

3. časť potrubia: rovná rúrka s tryskou

  • PVC rúrka: vnútorný Ø 12,4 mm
  • medené potrubie: Ø vnútorný 4mm, dĺžka: 200mm
  • uhol vstupu trysky: 60°

4. časť rúry: rúra s dýzou a S-ohybom

  • PVC rúrka: vnútorný Ø 12,4 mm
  • medené potrubie: Ø vnútorný 4mm, dĺžka: 200mm
  • uhol vstupu trysky: 60°

5. časť rúry: rúra s dýzou a ostrým S-ohybom

  • PVC rúrka: vnútorný Ø 12,4 mm
  • medené potrubie: Ø vnútorný 4mm, dĺžka: 200mm
  • uhol vstupu trysky: 60°

6. časť potrubia: potrubie s ohybom potrubia

  • PVC rúrka: vnútorný Ø 12,4 mm
  • medené potrubie: Ø vnútorný 4mm, dĺžka: 200mm
  • uhol vstupu trysky: 60°

7. časť potrubia: rovná rúrka s tryskou a ihlovým ventilom

  • PVC rúrka: vnútorný Ø 12,4 mm
  • medené potrubie: Ø vnútorný 4mm, dĺžka: 200mm
  • uhol vstupu trysky: 60°


Meracie rozsahy
  • indikovaný rozsah merania tlak: 0…1bar
  • indikovaný rozsah merania prietok: 0…6,5L/min
Rozmery a hmotnosť

DxŠxV: 650x260x170 mm
Hmotnosť: cca. 7,5 kg

Objednávacie číslo: 070.25008
