HM 250.09 Základy trenia v potrubí
- výpočet tlakových strát a určenie Reynoldsovho čísla a koeficientu trenia potrubia
- intuitívne vykonávanie experimentu prostredníctvom dotykovej obrazovky ( HMI )
- integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky až na 10 koncových zariadeniach: PC, tablet, smartfón
- schopnosť siete: prístup k prebiehajúcim experimentom z externých pracovných staníc cez lokálnu sieť
- automatická identifikácia príslušenstva pomocou technológie RFID
- pomocou Reynoldsovho čísla v prietoku potrubia
- určiť kritické Reynoldsovo číslo
- vypočítajte Reynoldsov a koeficient trenia potrubia z nameraných údajov
- porovnať teoretické hodnoty s nameranými hodnotami
- skúmať vplyv teploty
- vzťahy podobnosti v toku potrubia
- pomocou Moodyho grafu
- rozdiel medzi laminárnym a turbulentným prúdením
- určiť tlakovú stratu pri laminárnom a turbulentnom prúdení
- Softvér GUNT špeciálne prispôsobený použitému príslušenstvu
- vzdelávací modul s teoretickými základmi
- popis zariadenia
- riadená príprava experimentu
- vykonanie experimentu
- grafické znázornenie tlakových kriviek
- prenos dát cez USB pre všestranné externé využitie nameraných hodnôt a screenshotov napr. vyhodnotenie v Exceli
- k dispozícii rôzne užívateľské úrovne
1 experimentálna jednotka
1 sada inštruktážneho materiálu
požadovaný
HM 250 Základy mechaniky tekutín
voliteľné
HM 250,90 Laboratórny regál
V dôsledku vnútorného trenia vznikajú rozdiely v rýchlosti prúdenia tekutín. Na prekonanie týchto rozdielov je potrebná energia vo forme tlaku. To má za následok tlakové straty v potrubí. Vnútorné trenie je rozhodujúcim faktorom určujúcim, či je prúdenie v potrubí laminárne alebo turbulentné. Na výpočet tlakových strát sa používa súčiniteľ trenia potrubia, bezrozmerné číslo. Súčiniteľ trenia sa určuje pomocou Reynoldsovho čísla, ktoré popisuje pomer zotrvačných síl k silám trenia. Tieto dve čísla spolu súvisia a sú zobrazené v Moodyho grafe.
HM 250.09 sa používa na meranie tlakovej straty a prietoku v rôznych úsekoch potrubia. Štyri rúrkové časti pozostávajú zo zväzkov rúr a dvoch rúrkových častí z jednotlivých rúrok.
V experimente voda preteká cez vstupnú časť do zvolenej časti potrubia a vytvára sa prúd. Tlak sa meria vo vytvorenej prietokovej oblasti. Voda potom vyteká z potrubnej časti ako voľný prúd. Na povrchu vodného lúča možno pozorovať rozdiely v tvorbe prúdenia. Okrem toho je možné skúmať vplyv viskozity na tvorbu toku. Na tento účel sa voda ohrieva ohrievačom integrovaným v základnom module, čím sa mení viskozita.
Príslušenstvo HM 250.09 sa jednoducho a bezpečne umiestni na pracovnú dosku základného modulu HM 250 . Pomocou technológie RFID sa príslušenstvo automaticky identifikuje, načíta sa príslušný softvér GUNT a vykoná sa automatická konfigurácia systému. Intuitívne používateľské rozhranie vedie experimentmi a zobrazuje namerané hodnoty graficky. Na sledovanie a vyhodnocovanie experimentov je možné súčasne použiť až 10 externých pracovných staníc pomocou lokálnej siete cez LAN pripojenie. Základný modul dodáva vodu a používa sa na nastavenie prietoku a teploty. Meranie prietoku, tlaku a teploty sa vykonáva aj prostredníctvom základného modulu.
Objednávacie číslo: 070.25009
Špecifikácia
- skúmanie trenia potrubia pri laminárnom alebo turbulentnom prúdení
- pozorovanie voľného prúdu na rozlíšenie medzi laminárnym a turbulentným prúdením
- meranie tlakovej straty za vstupnou sekciou
- prietok a teplotu v potrubnej časti je možné nastaviť pomocou základného modulu HM 250
- automatická identifikácia príslušenstva pomocou technológie RFID a použitie príslušného softvéru GUNT
- vykonávanie experimentu a zobrazenie nameraných hodnôt prostredníctvom dotykovej obrazovky ( HMI )
- schopnosť siete: prístup k prebiehajúcim experimentom a ich výsledkom až z 10 externých pracovných staníc súčasne cez lokálnu sieť
- voda dodávaná cez základný modul HM 250
Technické dáta
Rúrkový zväzok 6 rúrok
- Ø vnútorný 1mm +/-0,12mm
- vstupná časť: dĺžka 220 mm
- meranie tlaku pri 100 mm a 200 mm
Rúrkový zväzok 4 rúrok
- Ø vnútorný 2mm +/-0,12mm
- vstupná časť: dĺžka 320 mm
- meranie tlaku na 200 mm
Rúrkový zväzok 4 rúrok
- Ø vnútorný 3mm +/-0,12mm
- vstupná časť: dĺžka 320 mm
- meranie tlaku na 200 mm
Rúrkový zväzok 2 rúrok
- Ø vnútorný 4mm +/-0,12mm
- vstupná časť: dĺžka 220 mm
- meranie tlaku na 200 mm
Jedno potrubie
- Ø vnútorný 6mm +/-0,12mm
- vstupná časť: dĺžka 320 mm
- meranie tlaku na 200 mm
Jedno potrubie
- Ø vnútorný 8mm +/-0,16mm
- vstupná časť: dĺžka 320 mm
- meranie tlaku na 200 mm
Materiál: mosadz, poniklovaný
Meracie rozsahy
- tlak: 0…520 mbar (pri Ø 1 mm, L=200 mm)
- prietok: 0…12L/min (pri Ø 8mm, L=200mm)
- teplota: 0…50°C
Rozmery a hmotnosť
DxŠxV: 650x260x105 mm
Hmotnosť: cca. 7,6 kg
Objednávacie číslo: 070.25009
![GUNT Fluid Line: prehľad webu](/images/wissen_thumbs/563_en-GB.jpg)
![Stabilný tok nestlačiteľných tekutín](/images/wissen_thumbs/173_en-GB.jpg)
![HM 250 Základy mechaniky tekutín](/images/wissen_thumbs/495_en-GB.jpg)
![HM 250 GUNT Fluid Line: Softvér](/images/wissen_thumbs/496_en-GB.jpg)
![HM 250 Didaktický koncept](/images/wissen_thumbs/497_en-GB.jpg)
![Prehľad zariadenia HM 250](/images/wissen_thumbs/498_en-GB.jpg)
![Prehľad softvéru HM 250](/images/wissen_thumbs/499_en-GB.jpg)

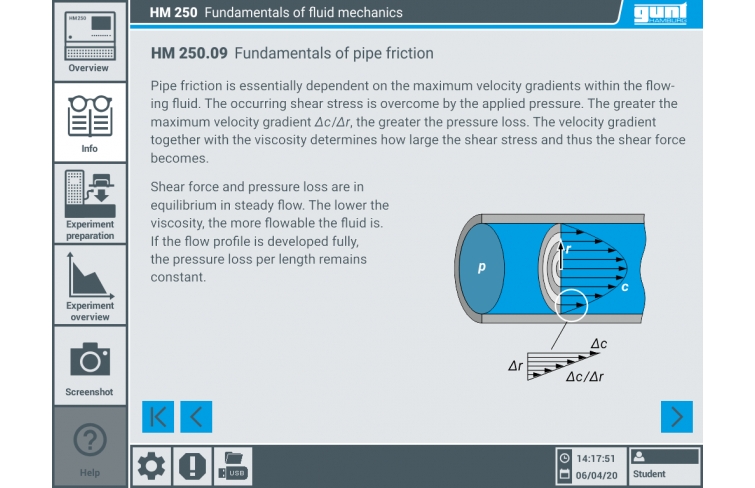

![Dotyková obrazovka: popis experimentu, teoretické základy](/images/datasheet/1693/HM-250.09-Fundamentals-of-pipe-friction-products_list_small-gunt-1693-add_1.png)

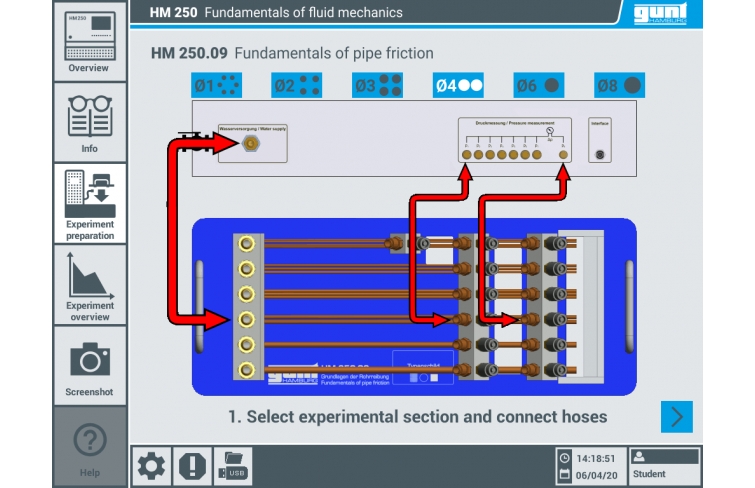

![Dotyková obrazovka: popis experimentu, teoretické základy](/images/datasheet/1693/HM-250.09-Fundamentals-of-pipe-friction-products_list_small-gunt-1693-add_2.png)
![Otvorený výtok na zväzku rúrok: pozorovanie vznikajúceho vodného prúdu, povrch vodného prúdu dáva závery o stave prúdenia A laminárne prúdenie, B turbulentné prúdenie](/images/datasheet/1693/HM-250.09-Fundamentals-of-pipe-friction-products_list_small-gunt-1693-add_3.jpg)

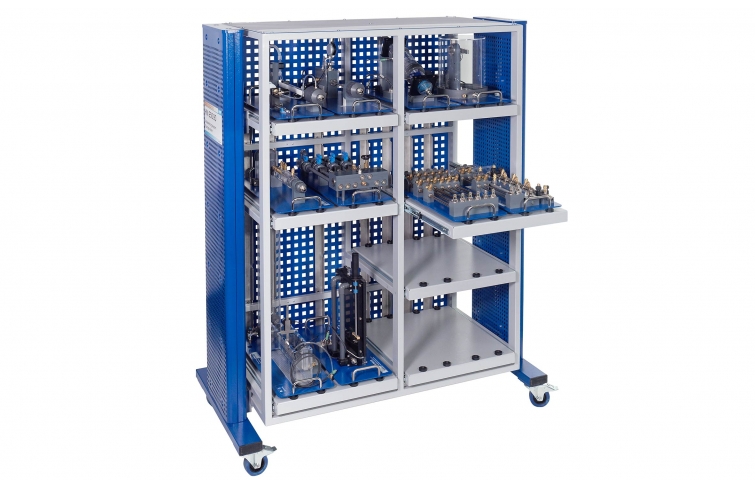

![Laboratórny regál HM 250,90 na uloženie príslušenstva](/images/datasheet/1693/HM-250.09-Fundamentals-of-pipe-friction-products_list_small-gunt-1693-add_4.jpg)
![HM 250 Základy mechaniky tekutín](/images/datasheet/1693/HM-250.09-HM-250-Fundamentals-of-fluid-mechanics-products_list_small-gunt-1693-foto_totale.jpg)
![HM 250,90 Laboratórny regál](/images/datasheet/1693/HM-250.09-HM-250.90-Laboratory-shelf-products_list_small-gunt-1693-foto_totale.jpg)

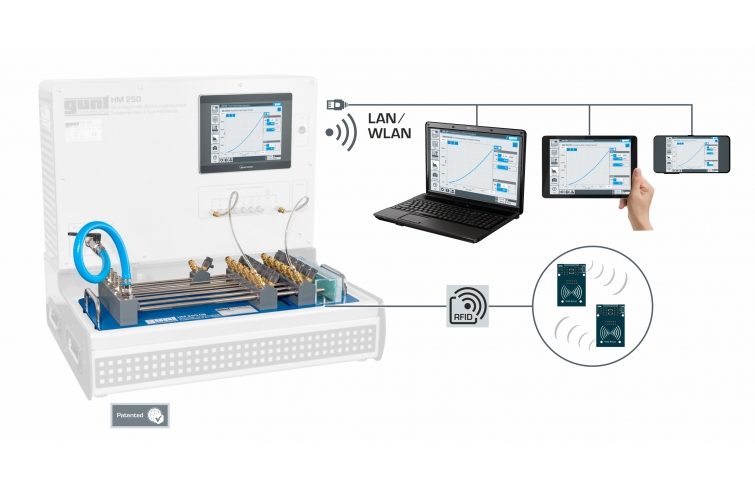

![Kompletné experimentálne nastavenie so základným modulom HM 250, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach](/images/datasheet/1693/HM-250.09-Fundamentals-of-pipe-friction-products_list_small-gunt-1693-foto_totale.jpg)

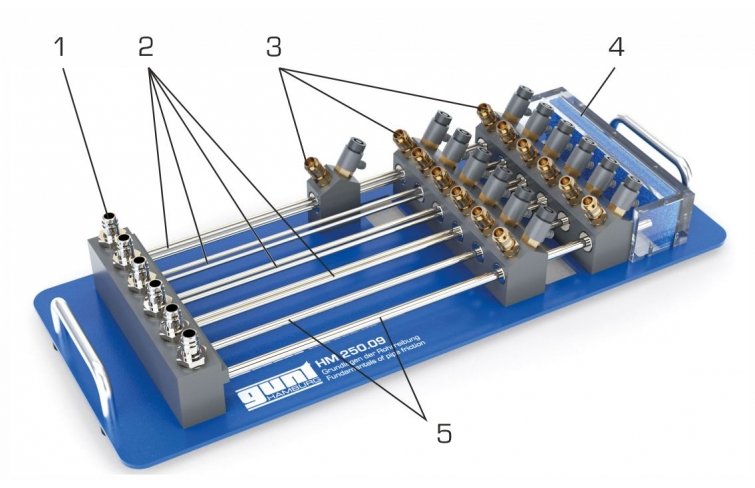

![1 prívod vody, 2 štyri časti potrubia so zväzkami rúr, 3 tlakové prípojky, 4 otvorené vypúšťanie s penovou vložkou ako ochrana proti striekaniu, 5 dvoch častí potrubia s jednoduchými rúrkami](/images/datasheet/1693/HM-250.09-Fundamentals-of-pipe-friction-products_list_small-gunt-1693-zeichnung.jpg)

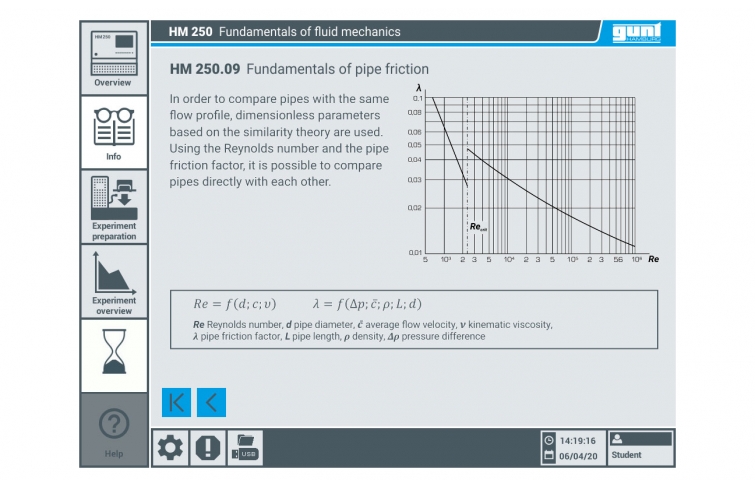

![Dotyková obrazovka: popis experimentu, teoretické základy](/images/datasheet/1693/HM-250.09-Fundamentals-of-pipe-friction-products_list_small-gunt-1693-zeichnung_einzelheit_1.jpg)

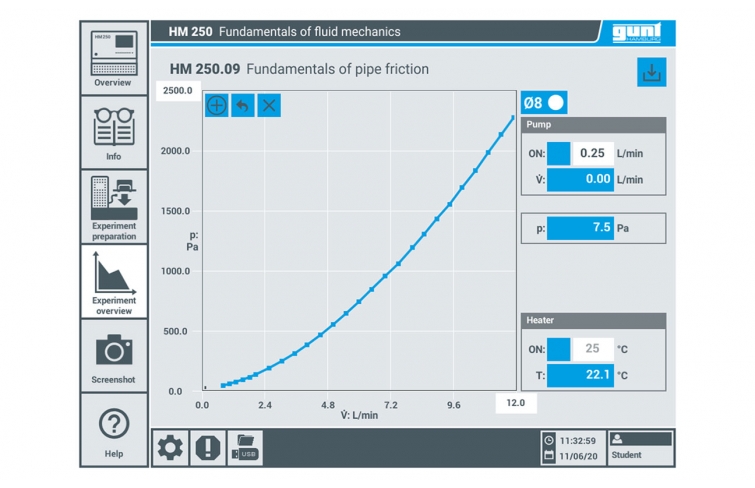

![Intuitívne užívateľské rozhranie na dotykovej obrazovke HM 250: meranie tlaku v potrubnom úseku (jednotrubkové Ø 8 mm) a grafické zobrazenie nameraných hodnôt, tlaková krivka v potrubnom úseku](/images/datasheet/1693/HM-250.09-Fundamentals-of-pipe-friction-products_list_small-gunt-1693-zeichnung_einzelheit_2.jpg)
