HM 250.10 Krivka tlaku pozdĺž prívodnej časti

HM 250.10 Krivka tlaku pozdĺž prívodnej časti

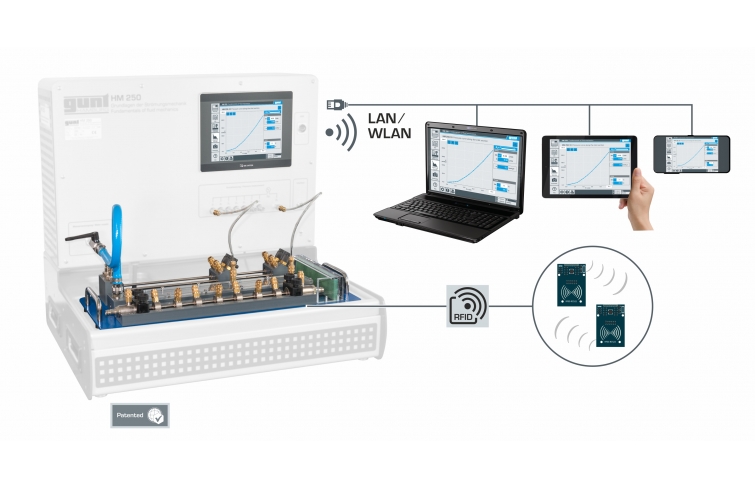

Kompletné experimentálne nastavenie so základným modulom HM 250, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

Kompletné experimentálne nastavenie so základným modulom HM 250, zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

  • vyšetrenie tlakových strát na vstupe a pozdĺž vstupného úseku
  • intuitívne vykonávanie experimentu prostredníctvom dotykovej obrazovky ( HMI )
  • integrovaný router na obsluhu a ovládanie cez koncové zariadenie a na zrkadlenie obrazovky až na 10 koncových zariadeniach: PC, tablet, smartfón
  • schopnosť siete: prístup k prebiehajúcim experimentom z externých pracovných staníc cez lokálnu sieť
  • automatická identifikácia príslušenstva pomocou technológie RFID
  • tvorba toku pozdĺž vstupnej časti
  • rozdiel medzi hydraulicky hladkými a hrubými rúrami
  • rozdiel medzi okrúhlym potrubím a obdĺžnikovým prierezom
  • rozdiel medzi laminárnym a turbulentným prúdením
  • určiť tlakovú stratu pri laminárnom prúdení / turbulentnom prúdení
  • porovnať teoretické hodnoty s nameranými hodnotami
  • skúmať vplyv teploty
  • pomocou Moodyho grafu
  • Softvér GUNT špeciálne prispôsobený použitému príslušenstvu

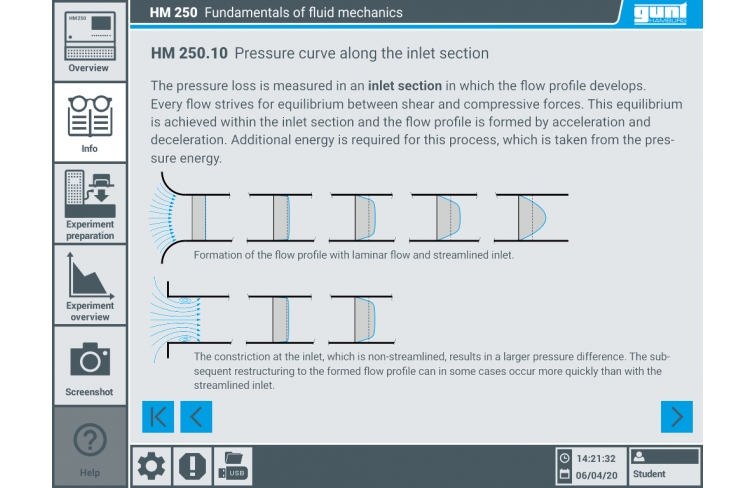

    • vzdelávací modul s teoretickými základmi
    • popis zariadenia

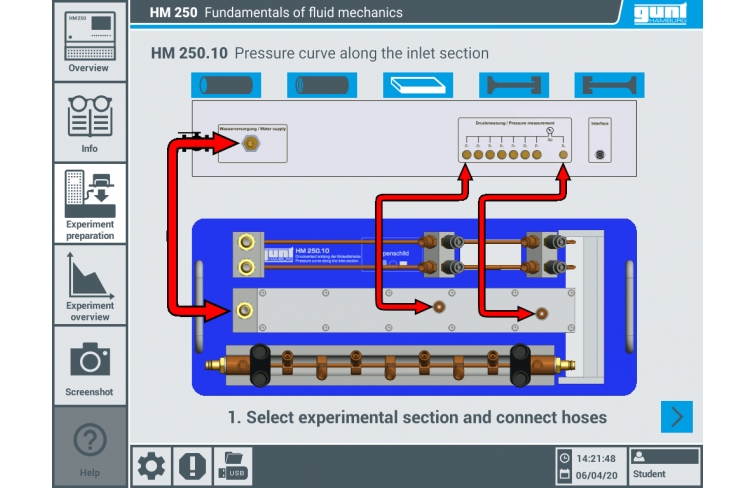

    • riadená príprava experimentu
    • vykonanie experimentu

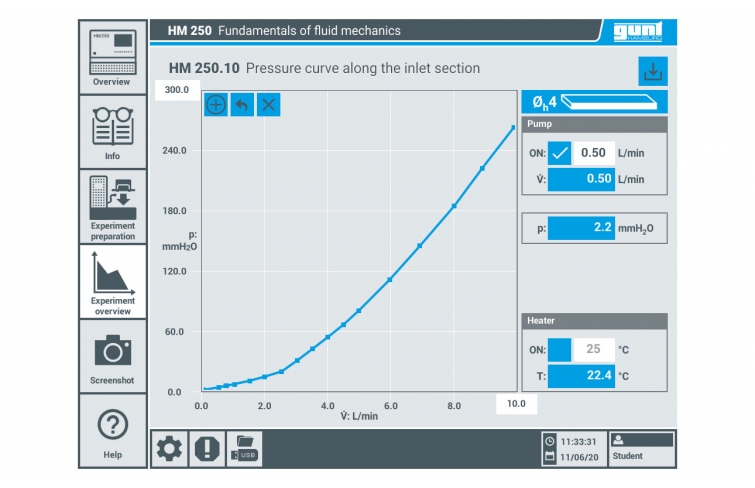

    • grafické znázornenie tlakových kriviek
    • prenos dát cez USB pre všestranné externé využitie nameraných hodnôt a screenshotov napr. vyhodnotenie v Exceli
    • k dispozícii rôzne užívateľské úrovne

1 experimentálna jednotka
1 sada inštruktážneho materiálu

požadovaný

HM 250 Základy mechaniky tekutín

voliteľné

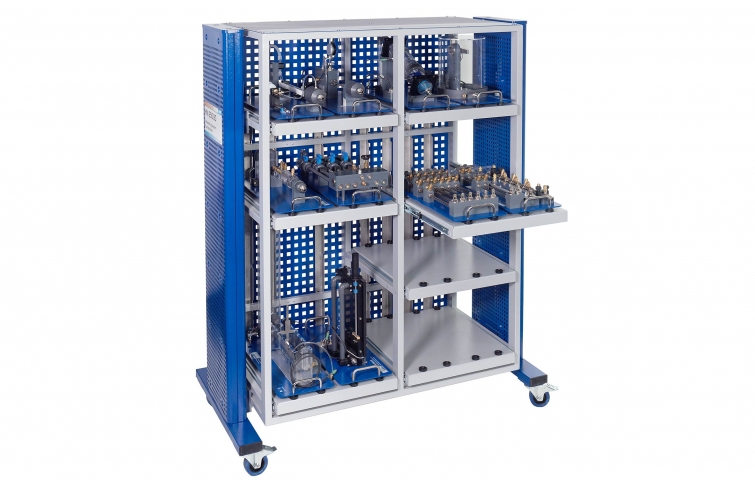

HM 250,90 Laboratórny regál

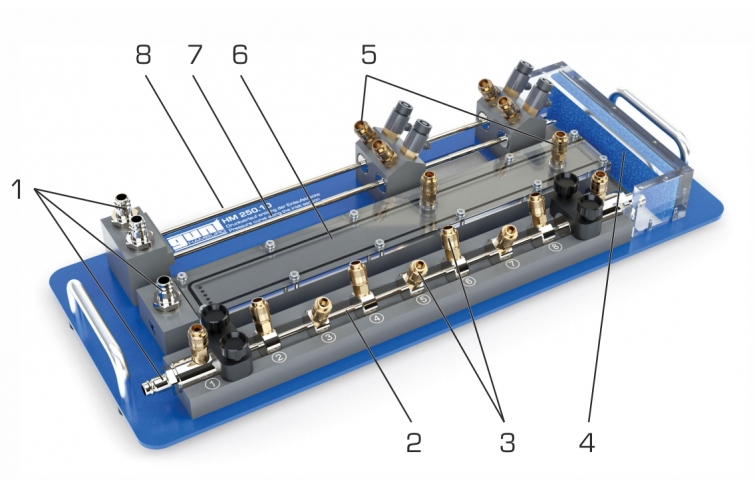

Pri prúdení potrubia ovplyvňujú povrchy, geometrie prierezu a geometria vstupného úseku vnútorné trenie a tým aj tvorbu prúdenia. V HM 250.10 sa skúmajú procesy prúdenia vo vstupe potrubia a vo vytvorenom prúde. Na tento účel obsahuje experimentálna jednotka tri potrubné úseky na všeobecné vyšetrenie prietoku potrubia a jeden potrubný úsek, ktorý slúži ako čistý vstupný úsek.

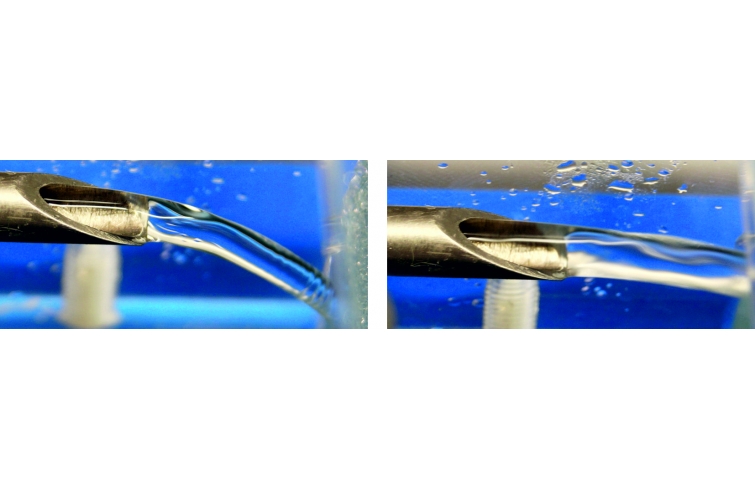

V experimentoch sa skúmajú tri časti rúr s rôznymi povrchmi rúr a geometriami. Dve kľúčové čísla Reynoldsovo číslo a koeficient trenia potrubia sú určené z nameraných hodnôt a možno ich zobraziť v Moodyho diagrame. Tlak sa meria individuálne pre každý úsek potrubia vo vytvorenej prietokovej oblasti. Voda vyteká z potrubnej časti ako voľný prúd. Na povrchu vodného lúča možno pozorovať rozdiely v tvorbe prúdenia.

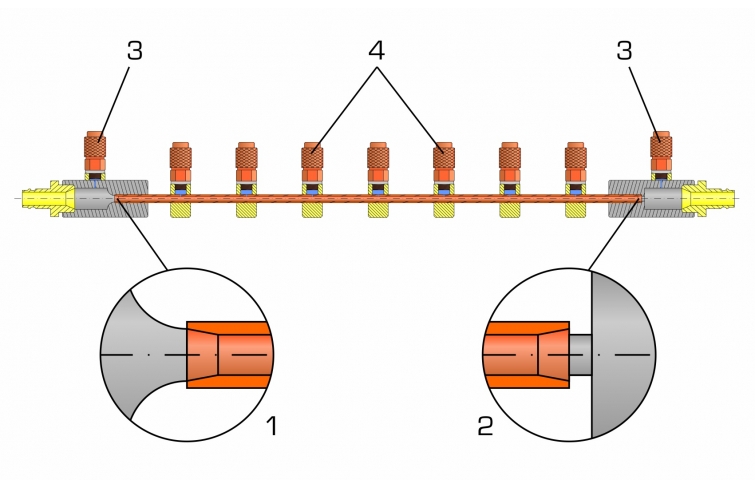

Vstupná časť má prúdnicový a neprúdový prívod. Vstupná časť sa môže v experimentálnej jednotke otáčať. Týmto spôsobom je možné skúmať rôzne geometrie na vstupe potrubia. Vstupná časť má tlakové prípojky na meranie tlakovej straty na vstupe potrubia a pozdĺž vstupnej časti.

Príslušenstvo HM 250.09 sa jednoducho a bezpečne umiestni na pracovnú dosku základného modulu HM 250 . Pomocou technológie RFID sa príslušenstvo automaticky identifikuje, načíta sa príslušný softvér GUNT a vykoná sa automatická konfigurácia systému. Intuitívne používateľské rozhranie vedie experimentmi a zobrazuje namerané hodnoty graficky. Na sledovanie a vyhodnocovanie experimentov je možné súčasne použiť až 10 externých pracovných staníc pomocou lokálnej siete cez LAN pripojenie. Základný modul dodáva vodu a používa sa na nastavenie prietoku a teploty. Meranie prietoku, tlaku a teploty sa vykonáva aj pomocou HM 250 .

Objednávacie číslo: 070.25010

Špecifikácia
  1. skúmanie trenia potrubia pri laminárnom alebo turbulentnom prúdení
  2. meranie tlakovej straty do a pozdĺž vstupnej časti
  3. vstupná časť s prúdnicovým a neprúdovým prívodom
  4. vstupná časť vložená do experimentálnej jednotky podľa požadovaného smeru prúdenia
  5. rúrky s rôznymi geometriami a povrchmi pre ďalšie experimenty
  6. prietok a teplotu v sekciách potrubia je možné nastaviť pomocou základného modulu HM 250
  7. automatická identifikácia príslušenstva pomocou technológie RFID a použitie príslušného softvéru GUNT
  8. vykonávanie experimentu a zobrazenie nameraných hodnôt prostredníctvom dotykovej obrazovky ( HMI )
  9. schopnosť siete: prístup k prebiehajúcim experimentom a ich výsledkom až z 10 externých pracovných staníc súčasne cez lokálnu sieť
  10. voda dodávaná cez základný modul HM 250
Technické dáta

Sekcia potrubia

  • materiál: mosadz, poniklovaný
  • hydraulicky hladká
  • Ø 4mm +/-0,12mm
  • vzdialenosť merania tlaku: 150 mm

Sekcia potrubia

  • materiál: mosadz, poniklovaný
  • hydraulicky drsné
  • Ø 4mm +/-0,12mm
  • vzdialenosť merania tlaku: 150 mm

Potrubie s pravouhlým prierezom

  • materiál: PVC
  • krytie, transparentné: PMMA
  • ŠxV: 30x2,1 mm
  • vzdialenosť merania tlaku: 150 mm

Vstupná časť

  • materiál: mosadz, poniklovaný
  • dĺžka: 270 mm
  • Ø 4mm +/-0,12mm
  • vzdialenosť prvého merania tlaku: 65 mm
  • vzdialenosť nasledujúcich meraní tlaku: 6x 50mm


Meracie rozsahy
  • indikovaný rozsah merania tlak: 0…0,76 mbar
  • indikovaný rozsah merania prietok: 0…15L/min
  • zobrazený rozsah merania teplota: 0…50°C
Rozmery a hmotnosť

DxŠxV: 650x260x105 mm
Hmotnosť: cca. 7,9 kg

Objednávacie číslo: 070.25010
