RT 452 Ovládanie prietoku
- digitálne riadenie prietoku cez PLC
- integrovaná dotyková obrazovka alebo PC so softvérom GUNT ako HMI
- sieťový softvér GUNT so zberom údajov pre diaľkové vzdelávanie
- použitie inteligentných senzorov: dodatočný prenos stavu systému, napr
- návrh a funkcia systému riadenia úrovne
- skúmať vlastnosti otvorených a uzavretých slučiek
- skúmať rušenie a odozvu referenčnej premennej
- manipulačné obmedzenie premennej a vplyv na riadiaci systém
- vyhľadávanie porúch (simulácia poruchy cez PLC )
- oboznámenie sa s komponentmi priemyselnej riadiacej techniky:
Siemens PLC ako digitálny ovládač,
inteligentný snímač prietoku ako merací prvok,
elektropneumatický regulačný ventil s regulátorom polohy ako pohonom - spolu s RT 451: preskúmajte kaskádové riadenie hladiny a prietoku
- oboznámenie sa s Profinetom pre pripojenie inteligentných senzorov
- štandardizovanú, otvorenú technológiu
- rýchla výmena dát
- dodatočný prenos stavu systému
- flexibilné sieťové topológie
tréner, 1 softvér GUNT , 1 sada príslušenstva, 1 sada inštruktážneho materiálu
voliteľné
ako doplnok na rozšírenie učebných cieľov
MT 101 Montážny cvik: pneumaticky poháňaný regulačný ventil
alebo
MT 102 Montážny cvik: elektricky poháňaný regulačný ventil
Séria RT 451 – 455 je skonštruovaná výhradne z priemyselných komponentov, aby bolo možné prakticky vyučovať riadiacu techniku. Využitie inteligentných senzorov kladie základy pre aplikácie Industry 4.0. Inteligentné snímače zabezpečujú okrem zachytávania nameraných hodnôt aj spracovanie signálu vďaka integrovanej vyhodnocovacej elektronike. Okrem procesných dát je možné vymieňať aj konfiguračné, diagnostické alebo štatistické dáta. V praxi to napríklad urýchľuje zmenu výrobných liniek alebo umožňuje prediktívnu údržbu.
Trenažér RT 452 má všetky komponenty potrebné pre otvorenú a uzavretú riadiacu slučku. Riadený systém je časť potrubia, cez ktorú sa čerpá voda. Sekcia potrubia obsahuje inteligentný snímač prietoku ako merací prvok, ktorý zaznamenáva prietok ako riadenú veličinu. Pohon je elektropneumatický regulačný ventil s regulátorom polohy. Pomocou proporcionálneho ventilu s motorickým pohonom je možné generovať definované poruchové veličiny. Samostatný indikátor prietoku zobrazuje prietok cez časť potrubia.
Prietok sa meria inteligentným elektromagnetickým snímačom prietoku. Snímač je pripojený cez Profinet a umožňuje aj prenos stavu systému.
Pre ďalšie experimenty je možné spolu s RT 451 nastaviť kaskádový riadiaci systém.
Trenažér je ovládaný a ovládaný pomocou integrovaného PLC a dotykovej obrazovky alebo cez softvér GUNT (vyžaduje sa externé PC). Riadiaca odozva sa zobrazuje vo forme časovej funkcie. Sieťový softvér umožňuje sledovať a analyzovať experimenty na ľubovoľnom počte pracovných staníc cez LAN /WLAN pripojenie k lokálnej sieti.
Objednávacie číslo: 080.45200
Špecifikácia
- proces riadenia prietoku so štandardnými priemyselnými komponentmi a inteligentnými senzormi
- digitálne riadenie cez PLC , regulátor môže byť parametrizovaný ako P, PI alebo PID regulátor
- riadený systém: časť potrubia s prietokom vody
- merací prvok: inteligentný snímač prietoku s pripojením Profinet pre prenos prídavných hodnôt, elektromagnetické meranie
- pohon: elektropneumatický regulačný ventil s regulátorom polohy
- generovanie poruchových premenných cez proporcionálny ventil s motorovým pohonom, prevádzka cez PLC
- uzavretý vodný okruh
- vzdialené učenie: sledujte a analyzujte experimenty na ľubovoľnom počte pracovných staníc s pripojením LAN /WLAN cez sieťový softvér GUNT
- Softvér GUNT na zber dát cez LAN pod Windows 10
- multimediálne inštruktážne materiály online v GUNT Media Center
Technické dáta
PLC
- typ: Siemens SIMATIC S7-1200
- moduly: kompaktný CPU (8 DI, 6 DO, 2 AI), modul analógového výstupu (2 AO)
Inteligentný snímač prietoku
- výrobca: Endress+Hauser
- typ: Promag P 300
- princíp merania: elektromagnetický
- integrovaný displej
- DN 25
- rozhranie: Profinet
Pneumaticky ovládaný regulačný ventil DN 25
- K vs hodnota: 10,0
- nominálny zdvih: 15 mm
Pumpa
- max. prietok: 4,5 m 3 /h
- max. hlava: 21m
Zásobník: 50L
Meracie rozsahy
- tlak: 0…2,5 bar
- prietok: 0…100L/min
- stupeň otvorenia: 2x 0…100%
230V, 50Hz, 1 fáza; 230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza; UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 2030x790x1987 mm
Hmotnosť: cca. 208 kg
Vyžaduje sa pre prevádzku
pripojenie stlačeného vzduchu: 4…10 bar
Odporúča sa PC s Windows
Objednávacie číslo: 080.45200
![RT 451 – RT 455 Prehľad zariadenia](/images/wissen_thumbs/509_en-GB.jpg)
![Vzdialené vzdelávanie – Softvér schopný siete: pripojenie pre zariadenia s portom LAN](/images/wissen_thumbs/525_en-GB.jpg)
![Riadiaca technika od základnej po pokročilú](/images/wissen_thumbs/507_en-GB.jpg)

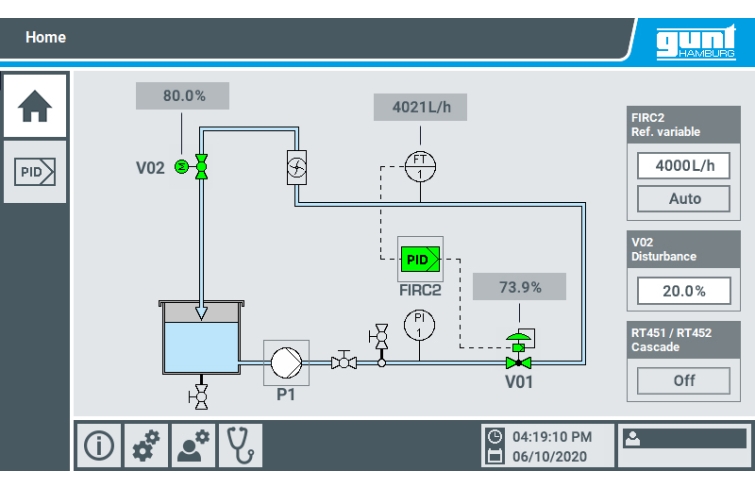

![Snímka obrazovky PLC: úvodná stránka so schémou procesu a všetkými najnovšími nameranými hodnotami](/images/datasheet/1747/RT-452-Flow-control-products_list_small-gunt-1747-add_1.jpg)

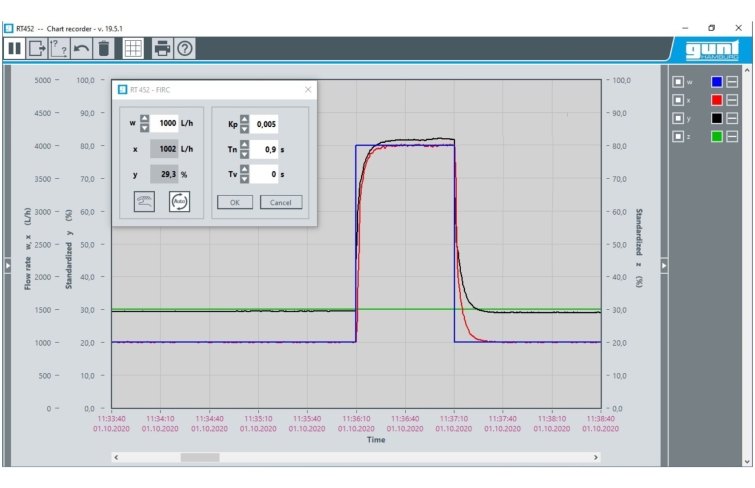

![Snímka obrazovky softvéru: riadenie prietoku s PI regulátorom, kroky referenčnej premennej](/images/datasheet/1747/RT-452-Flow-control-products_list_small-gunt-1747-add_2.jpg)

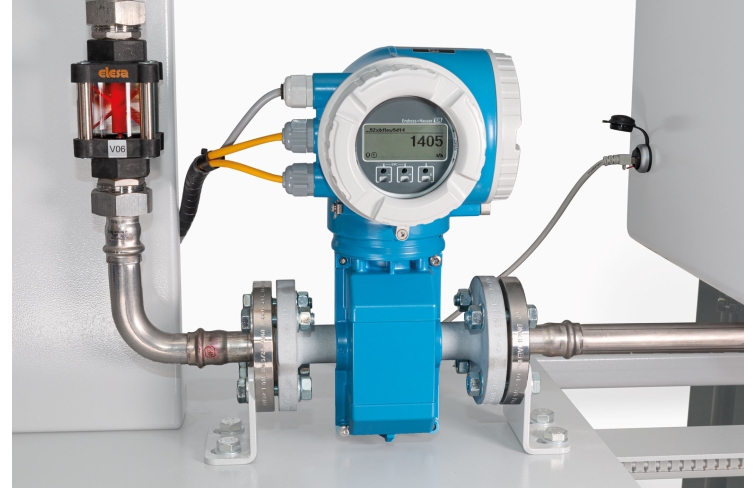

![Inteligentný snímač prietoku s integrovaným displejom](/images/datasheet/1747/RT-452-Flow-control-products_list_small-gunt-1747-add_3.jpg)

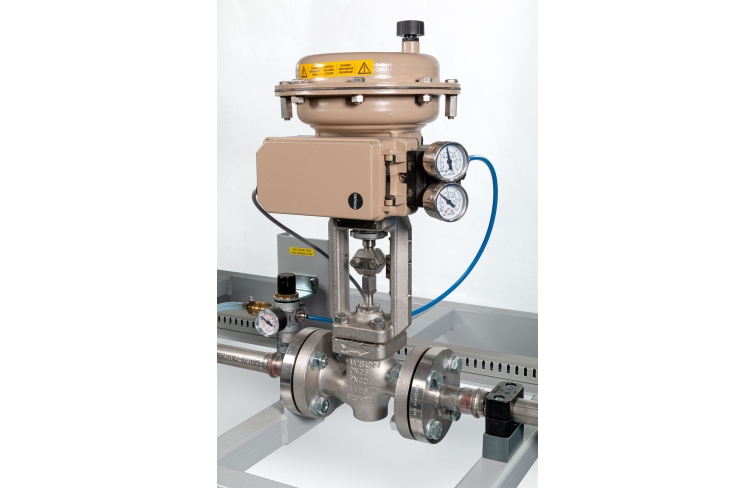

![Elektropneumatický regulačný ventil s polohovačom](/images/datasheet/1747/RT-452-Flow-control-products_list_small-gunt-1747-add_4.jpg)
![MT 101 Montážne cvičenie: pneumaticky poháňaný regulačný ventil](/images/datasheet/1747/RT-452-MT-101-Assembly-exercise-pneumatically-driven-control-valve-products_list_small-gunt-1747-foto_totale.jpg)
![MT 102 Montážne cvičenie: elektricky poháňaný regulačný ventil](/images/datasheet/1747/RT-452-MT-102-Assembly-exercise-electrically-driven-control-valve-products_list_small-gunt-1747-foto_totale.jpg)

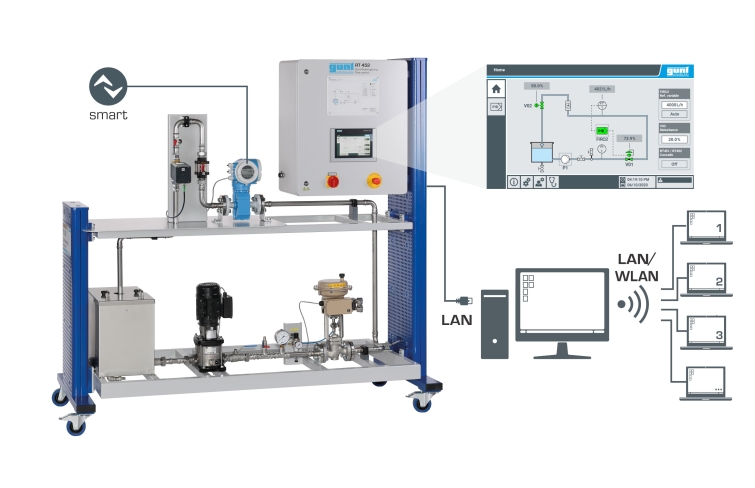

![Ovládanie a ovládanie cez dotykovú obrazovku alebo PC so softvérom GUNT. Pozorovanie a analýza experimentov na ľubovoľnom počte pracovných staníc cez LAN/WLAN.](/images/datasheet/1747/RT-452-Flow-control-products_list_small-gunt-1747-foto_totale.jpg)

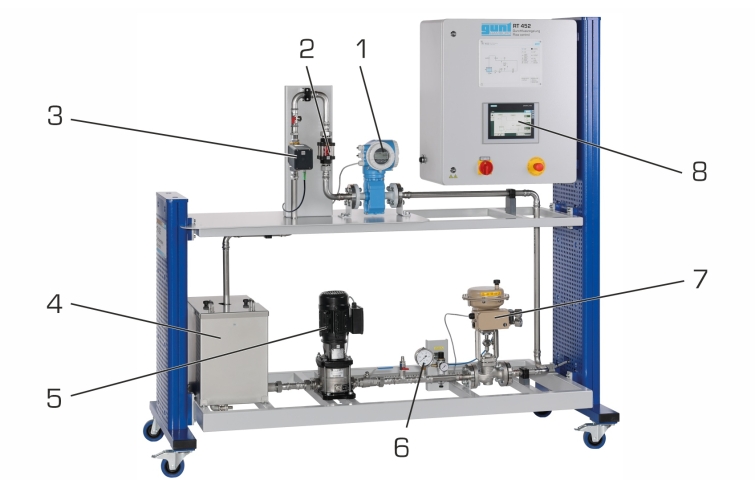

![1 inteligentný snímač prietoku, 2 indikátory prietoku, 3 proporcionálny ventil s motorovým pohonom, 4 zásobník, 5 čerpadiel, 6 manometrov, 7 regulačných ventilov, 8 dotykových obrazoviek](/images/datasheet/1747/RT-452-Flow-control-products_list_small-gunt-1747-zeichnung.jpg)

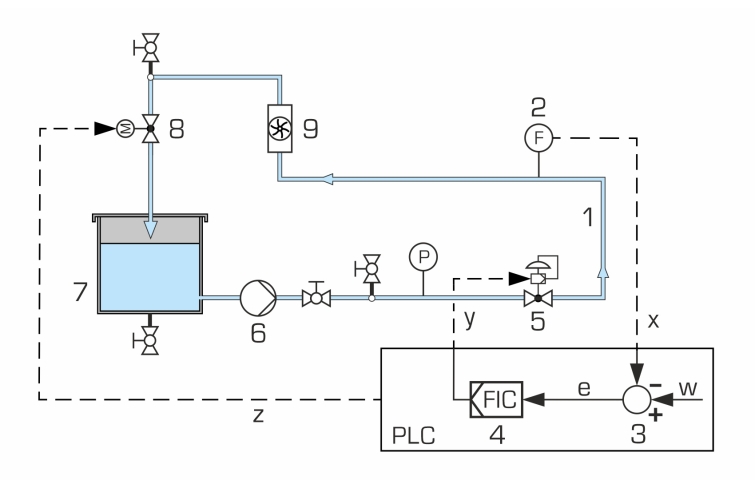

![1 riadený systém: potrubná časť, 2 merací prvok: inteligentný snímač prietoku, 3 komparátor: súčasť PLC, 4 digitálny ovládač integrovaný do PLC, 5 pohon: regulačný ventil, 6 čerpadlo, 7 zásobník, 8 generuje poruchové veličiny cez proporcionálne ventil s motorovým pohonom, 9 indikátor prietoku x riadená veličina: prietok, y ovládaná veličina: stupeň otvorenia regulačného ventilu, ktorý priamo ovplyvňuje prietok vody, z poruchová veličina: stupeň otvorenia proporcionálneho ventilu, w referenčná veličina: vstup hodnoty, e regulačná odchýlka, F prietok, P tlak](/images/datasheet/1747/RT-452-Flow-control-products_list_small-gunt-1747-zeichnung_einzelheit_1.jpg)

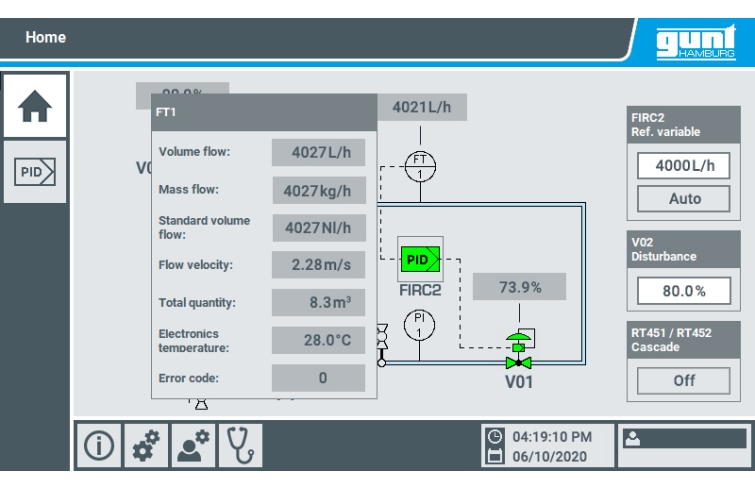

![Snímka obrazovky z PLC: úvodná stránka so schémou procesu a samostatným oknom na zobrazenie ďalších hodnôt z inteligentného snímača prietoku](/images/datasheet/1747/RT-452-Flow-control-products_list_small-gunt-1747-zeichnung_einzelheit_2.jpg)
