HM 500 Tréningový systém: prietokometre

HM 500 Tréningový systém: prietokometre

  • porovnanie a kalibrácia rôznych prietokomerov

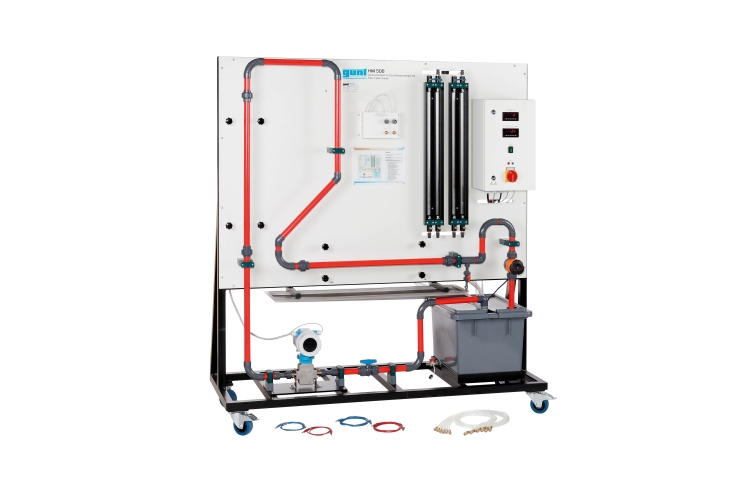

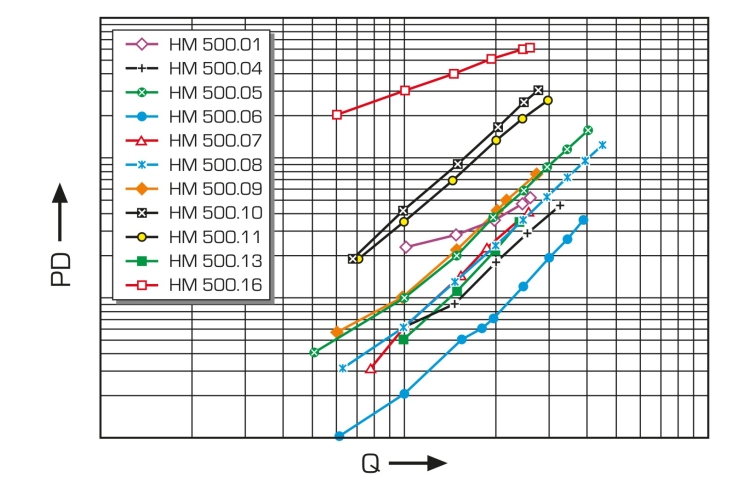

  • vykreslenie kriviek tlakovej straty
  • početné prietokomery dostupné ako príslušenstvo
  • spolu s rôznymi prietokomermi dostupnými ako príslušenstvo
    • rôzne prietokomery a princípy ich činnosti
    • kalibrácia rôznych prietokomerov
    • polohová závislosť prietokomerov
    • vykreslenie a porovnanie kriviek tlakovej straty

1 tréner
1 sada hadíc
1 sada káblov
1 sada príslušenstva
1 sada inštruktážneho materiálu

voliteľné

Rotameter HM 500,01
HM 500.03 Rotameter s prevodníkom
HM 500.04 Elektromagnetický prietokomer
HM 500.05 Ultrazvukový prietokomer
HM 500.06 Venturiho tryska
Pitotova trubica HM 500,07
HM 500.08 Clonový prietokomer
HM 500.09 Meracia tryska
HM 500.10 Lopatkový prietokomer
HM 500.11 Vírový prietokomer
HM 500.13 clonový prietokomer s prevodníkom
HM 500.14 Turbínový prietokomer
HM 500.15 Obtokový prietokomer
HM 500.16 Prietokomer s usmerňovacou doskou

Meranie prietoku hrá kľúčovú úlohu v mnohých systémoch procesného inžinierstva. Na to sa používajú rôzne prietokomery v závislosti od média a aplikácie.

Trenažér HM 500 sa používa na preskúmanie rôznych princípov fungovania prietokomerov. Prietokomery sú dostupné ako príslušenstvo ( HM 500.01 - HM 500.16 ). Krivky tlakovej straty a presnosť je možné porovnať a určiť, ktorý prietokomer je vhodný pre ktorú oblasť použitia.

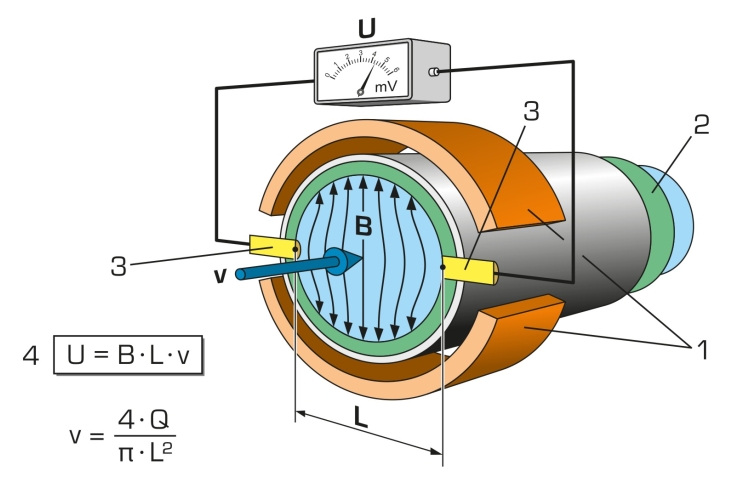

Jeden horizontálne alebo vertikálne inštalovaný prietokomer môže byť prevádzkovaný v uzavretom vodnom okruhu. Prietok je možné nastaviť pomocou ventilu. Ako referencia na kalibráciu prietokomerov je k dispozícii vysoko presný elektromagnetický snímač prietoku.

Aby bolo možné určiť tlakové straty rôznych prietokomerov, je trenažér vybavený dvoma dvojrúrkovými manometrami a snímačom diferenčného tlaku. V prípade potreby zabezpečuje napájanie prietokomerov zdroj jednosmerného napätia.

Objednávacie číslo: 070.50000

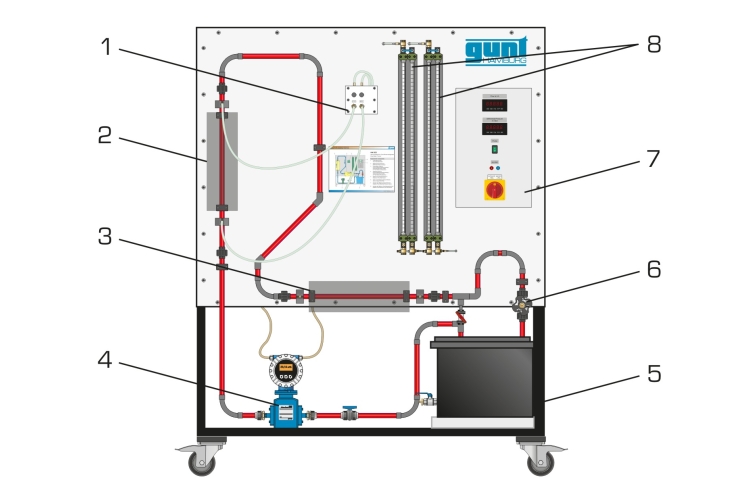

Špecifikácia
  1. porovnanie a kalibrácia rôznych prietokomerov
  2. vodný okruh s nádržou, čerpadlom a ventilom na nastavenie prietoku
  3. 2 meracie miesta pre vertikálnu alebo horizontálnu inštaláciu skúšaných prietokomerov
  4. elektromagnetický snímač prietoku pre referenčné meranie
  5. 1 snímač diferenčného tlaku a dvojrúrkové manometre na meranie tlakových strát
  6. Zdroj jednosmerného napätia na napájanie prietokomerov pomocným napájaním
  7. prietokomery dostupné ako príslušenstvo
Technické dáta

Nádrž: cca. 55 l

Pumpa

  • max. prietok: 150L/min
  • max. výška hlavy: 7,6m

zdroj jednosmerného napätia

  • napätie: 24VDC
  • prúd: 2,0A

Presnosť elektromagnetického snímača prietoku

  • 0,5 % z konečnej hodnoty


Meracie rozsahy
  • prietok: 0…4760 l/h (referenčná)
  • diferenčný tlak: 0…1000 mbar
  • tlak: 0…680 mmWC (dvojrúrkové manometre)

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1770x670x1880 mm
Hmotnosť: cca. 110 kg

Objednávacie číslo: 070.50000

Vedomosti
Prehľad produktov
HM 500 Metódy merania prietoku Pdf
Návrh laboratória
Návrh prístrojového a kalibračného laboratóriaPdf
Príslušenstvo
HM 500

Objednávacie číslo: 070.50000
