IA 110 Kalibrácia snímača tlaku

IA 110 Kalibrácia snímača tlaku

  • skúšobný tlak generovaný piestovým manometrom s vlastnou hmotnosťou
  • elektronický snímač tlaku s keramickým meracím článkom
  • vykreslenie kalibračnej krivky
  • kompaktná experimentálna jednotka pre skupinovú prácu alebo demonštráciu
  • oboznámenie sa s a vykonanie kalibrácie elektronického tlakového snímača
  • vykreslenie výstupného signálu snímača v závislosti od použitého tlaku
  • oboznámenie sa s konštrukciou a prevádzkou piezo-odporového elektronického snímača tlaku
  • oboznámenie sa s inštaláciou a pripojením snímača tlaku
  • informácie o aplikáciách, meracích rozsahoch a presnostiach typických elektronických snímačov tlaku

1 experimentálna jednotka
1 sada závaží
1 olej (1 l)
1 odrezaný model
1 sada inštruktážneho materiálu

voliteľné

WP 300.09 Laboratórny vozík

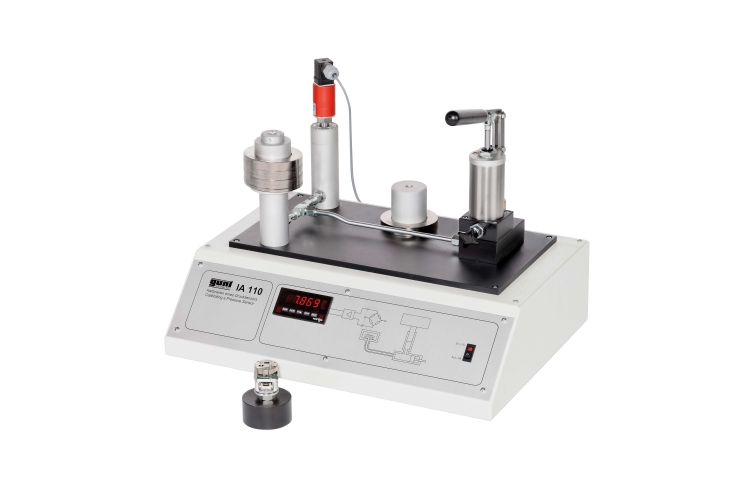

Experimentálnu jednotku IA 110 je možné použiť na kalibráciu elektronického snímača tlaku v praktických podmienkach.

Skúšobný tlak sa vytvára konvenčným piestovým manometrom. Piest je zaťažený závažiami a vytvára definovaný skúšobný tlak p = F G / AP , kde F G je sila spôsobená závažiami a AP je plocha prierezu piesta. Ručne ovládané vreteno sa používa na uvoľnenie tlaku po meraní, čo umožňuje piestu vrátiť sa do pokojovej polohy. Vplyv trenia sa minimalizuje otáčaním piesta počas merania. Takto vytvorený skúšobný tlak sa aplikuje na membránu tlakového snímača. Tlakovo závislý elektrický výstupný signál sa zobrazuje na digitálnom displeji.

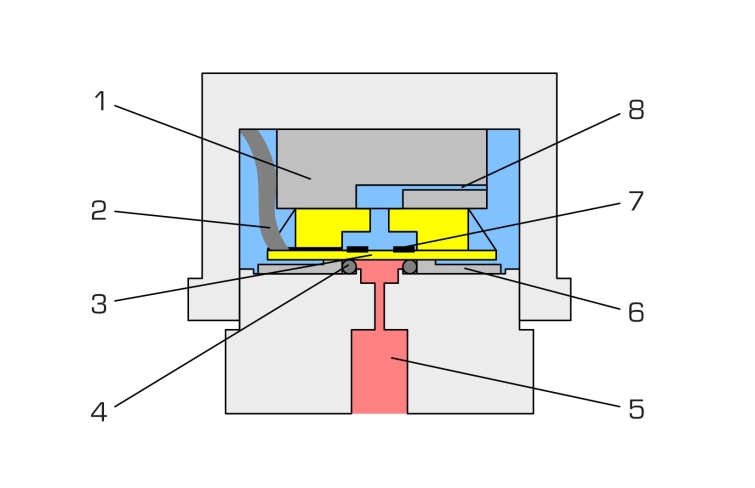

Použitým snímačom tlaku je najmodernejšia keramická meracia bunka, v ktorej sú na keramickej membráne namontované piezorezistory závislé od napätia. Rezistory sú konfigurované tak, aby tvorili merací mostík. Integrovaný zosilňovací obvod vyhodnocuje tlakovo závislé rozladenie meracieho mostíka a vydáva proporcionálny napäťový signál.

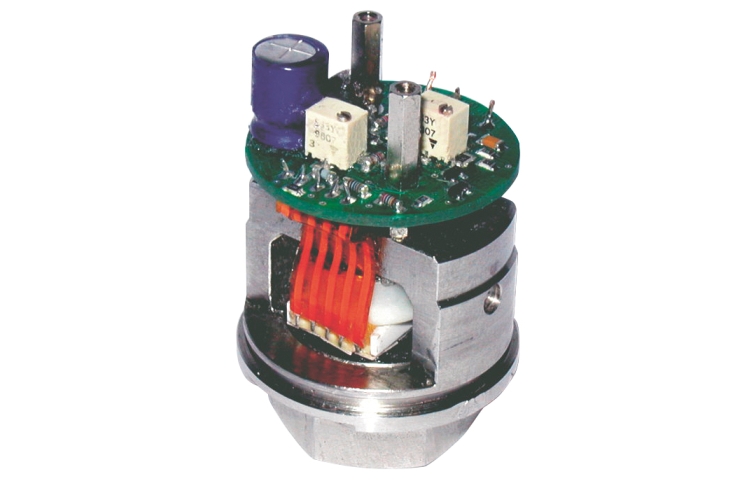

Súprava obsahuje aj druhý tlakový senzor vo forme odrezaného modelu pre lepšiu prehľadnosť. Celá experimentálna jednotka je umiestnená v kompaktnom kryte a ľahko sa s ňou manipuluje.

Objednávacie číslo: 058.11000

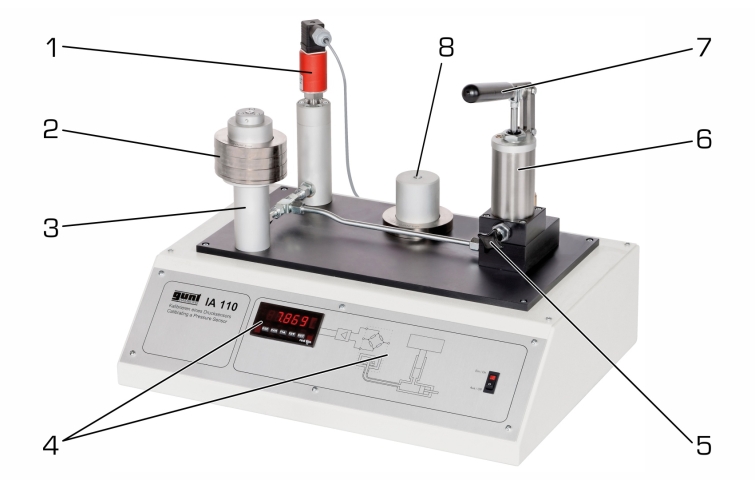

Špecifikácia
  1. kalibračná jednotka s piestovým manometrom vlastnej hmotnosti a ručne ovládaným vretenom
  2. elektronický snímač tlaku s keramickým meracím článkom, integrovaným zosilňovačom a napäťovým výstupom
  3. digitálny displej pre výstupný signál
  4. prídavný snímač tlaku ako odrezaný model
  5. sada závaží
  6. prevodové médium: hydraulický olej
  7. schéma procesu na prednom paneli
Technické dáta

Tlakový snímač

  • rozsah merania: 0…2,5bar
  • napájanie: 24VDC
  • výstupný signál: 0…10VDC

Piestový manometer s tlakovým piestom

  • priemer: 12mm
  • počet závaží: 5
  • tlakové stupne:
    • 0,5 bar
    • 1,0 bar
    • 1,5 baru
    • 2,0 bar
    • 2,5 baru

Digitálny displej: 4 1/2 číslic

Hydraulický olej: HLP ISO 32


230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 440x600x435 mm
Hmotnosť: cca. 20 kg

Objednávacie číslo: 058.11000
