IA 120 Princípy priemyselných senzorov
- oboznámenie sa s kľúčovými snímačmi: spôsob prevádzky a aplikácie
- všetky komponenty sú chránené v pevnom puzdre
- spôsob prevádzky a použitie rôznych senzorov

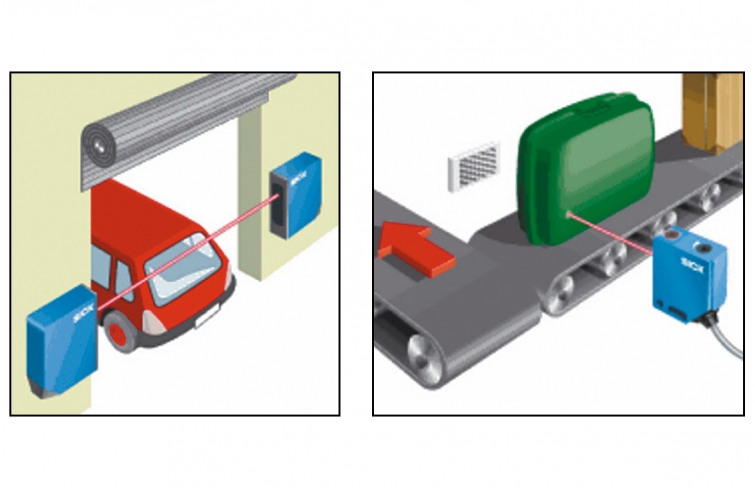

- jednosmerná fotoelektrická bariéra
- reflexná fotoelektrická bariéra
- indukčný bezdotykový spínač
- kapacitný spínač priblíženia
- reflexný fotoelektrický bezdotykový spínač, infračervený
- reflexný fotoelektrický spínač priblíženia, červené svetlo
- časový spínač
- trstinový kontakt

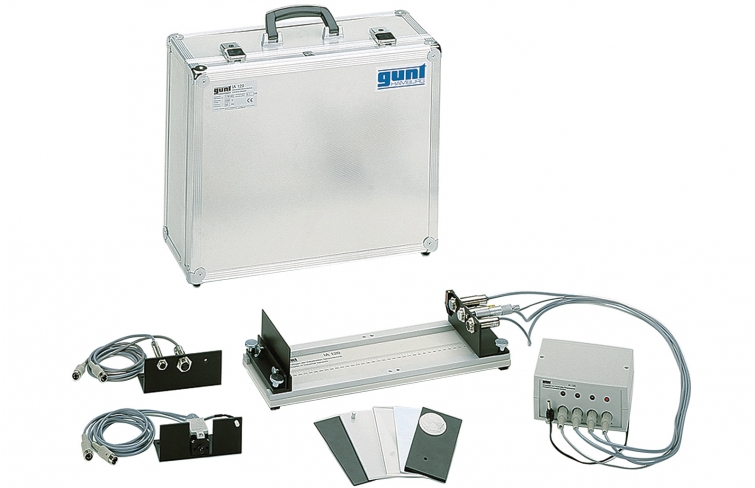

1 experimentálna jednotka, kompletná
1 prípad
1 sada inštruktážneho materiálu

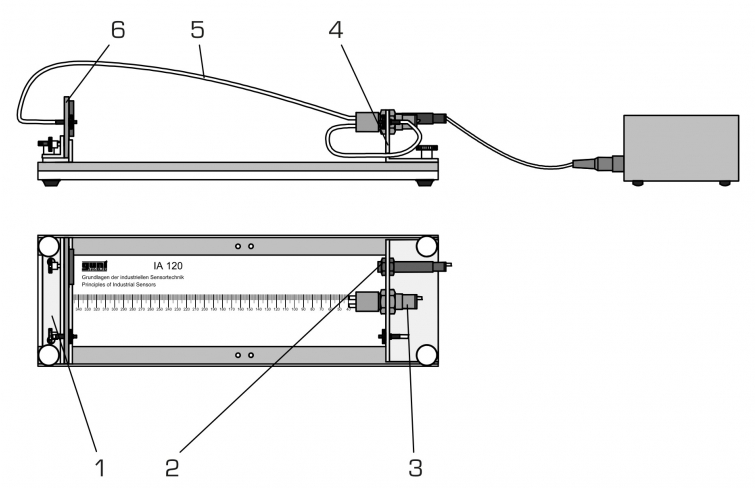

Túto školiacu súpravu možno použiť na preskúmanie výberu rôznych typov snímačov bežne používaných v priemyselnej automatizácii: optické, kapacitné a indukčné spínače priblíženia na zaznamenávanie posunu a blízkosti. Tieto snímače sa montujú na základnú dosku s príslušným príslušenstvom. Vzdialenosť spúšte je určená pohybom držiaka snímača. Na tento účel je základná doska vybavená stupnicou. Samostatná napájacia jednotka napája senzory a zobrazuje stav spínania pomocou svetelných diód.
Objednávacie číslo: 058.12000
Špecifikácia
- tréningová súprava na oboznámenie sa so snímačmi polohy a posunutia
- základná doska so stupnicou
- napájacia jednotka snímača so 4 svetelnými diódami
- snímače namontované na nastaviteľnom držiaku
- 5 meracích dosiek
- všetky montáže a komponenty umiestnené v hliníkovom úložnom kufri
Technické dáta
Meracie dosky, DxŠ: 145x70 mm
- hliníkový plech: d=2mm, hladký, čierny
- oceľový plech: d=2mm, textúrovaný, matná čierna
- oceľový plech: d=2mm, hladký, strieborný
- doska z plexiskla: d=5mm, priehľadná
- plastová doska: d=5mm, hladká, biela
Rozmer skrutky: 0…25 mm
Senzory
- reflexná fotoelektrická bariéra: pnp, tmavé spínanie
- svetlovod: pnp, prepínanie tmy
- reflexný fotoelektrický približovací spínač: pnp, spínanie svetla, 5…150 mm
- fotoelektrický bezdotykový spínač: pnp, prepínanie svetla
- indukčný bezdotykový spínač: pnp, NO kontakt
- kapacitný bezdotykový spínač: NO kontakt, 1…8 mm

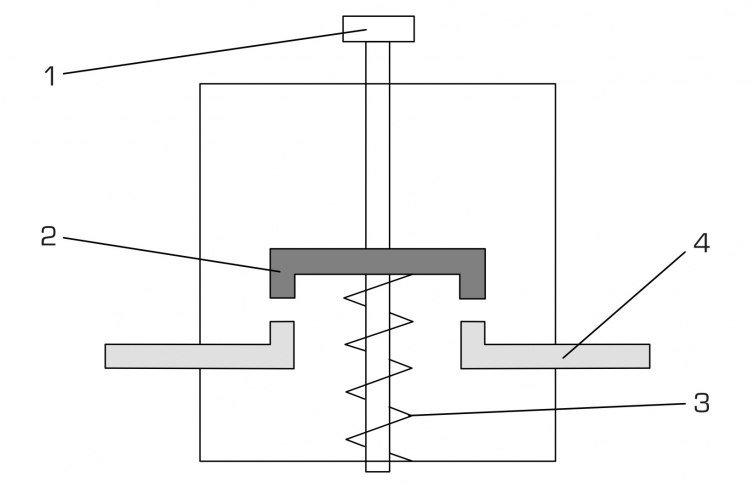

- koncový spínač: 1 kontakt NO, 1 kontakt NC
- jazýčkový kontakt: spínacia vzdialenosť: 5 mm, max. 1W pri 24V
Zdroj
- výstupné napätie: 3…12VDC, odstupňované
- výstupný prúd 100 0 mA
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 510x410x200 mm (puzdro)
DxŠxV: 460x150x27mm (základná doska)
DxŠxV: 160x85x140mm (napájanie snímača)
Celková hmotnosť: cca. 14 kg
Objednávacie číslo: 058.12000
