RT 304 Tréningový systém: kalibrácia

RT 304 Tréningový systém: kalibrácia

  • skúmanie prenosového správania akčných členov a prevodníkov
  • kalibrácia komponentov regulačnej slučky a meracích prístrojov pomocou presnej meracej techniky
  • rôzne komponenty regulačnej slučky a meracie prístroje dostupné ako príslušenstvo
  • spolu s komponentmi riadiacej slučky príslušenstva
    • spôsob činnosti komponentov regulačnej slučky: prevodníky, akčné členy, ovládače
    • oboznámenie sa s rôznymi signálmi: pneumatickými, elektrickými
    • správne pripojenie komponentov riadiacej slučky
    • prenosové správanie komponentov riadiacej slučky
    • kalibrácia manometrov

1 tréner
1 sada káblov
1 sada hadíc
1 sada inštruktážneho materiálu

voliteľné

Prevodníky

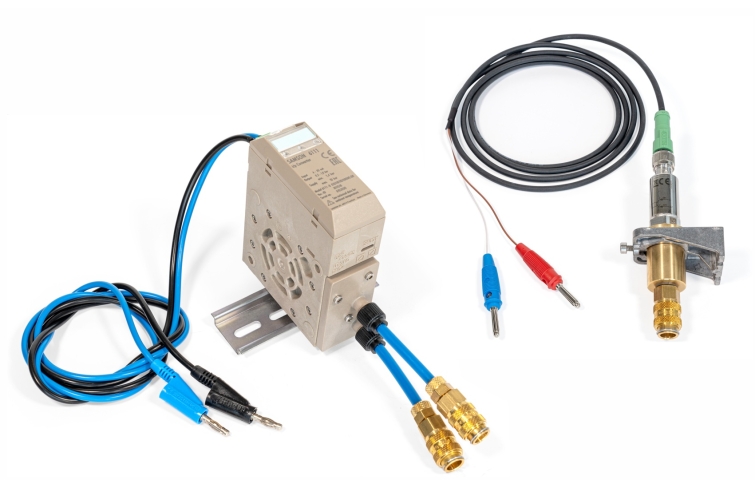

RT 305.02 Prevodník tlaku, elektronický
RT 305.03 Prevodník diferenčného tlaku, elektronický
RT 305.04 Prevodník prúdu na tlak
Analógové meranie tlaku

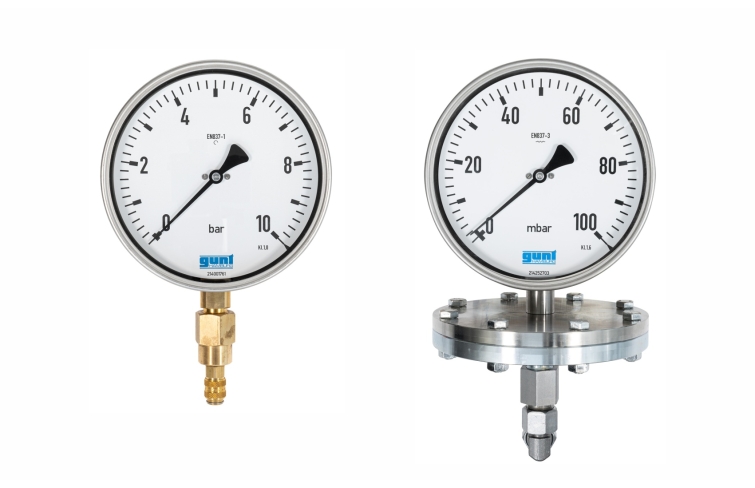

RT 305.08 Tlakomer s Bourdonovou trubicou
RT 305.09 Membránový tlakomer
Meranie teploty

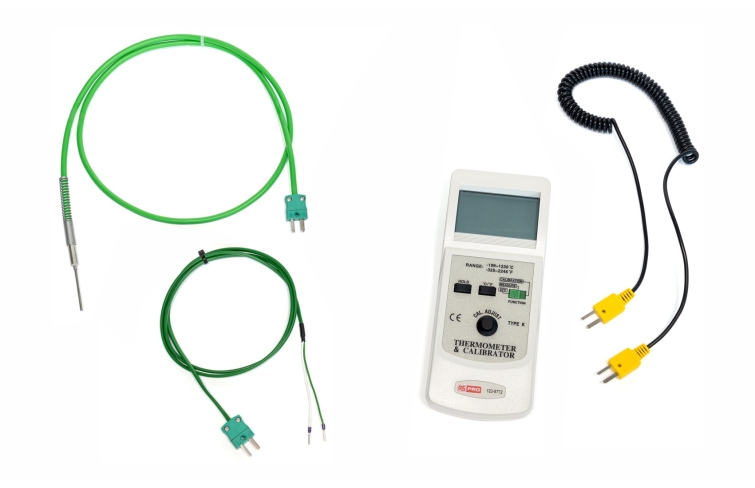

RT 305.07 Termočlánok typu K a kalibrátor
Regulačné ventily

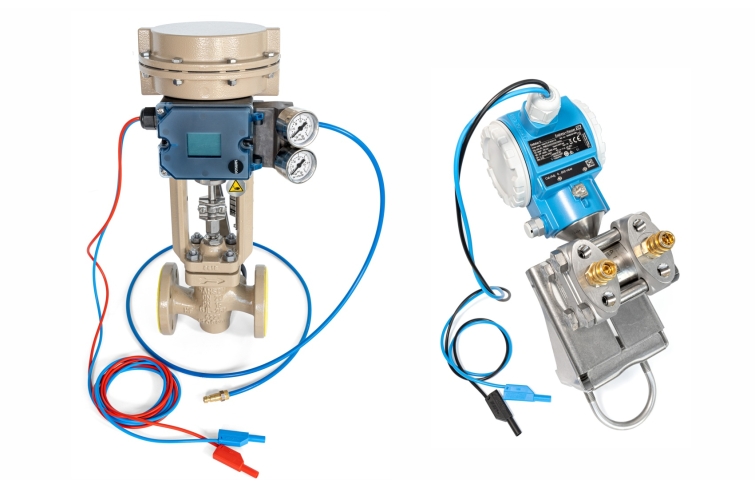

RT 305.05 Pneumatický regulačný ventil s elektropneumatickým regulátorom polohy

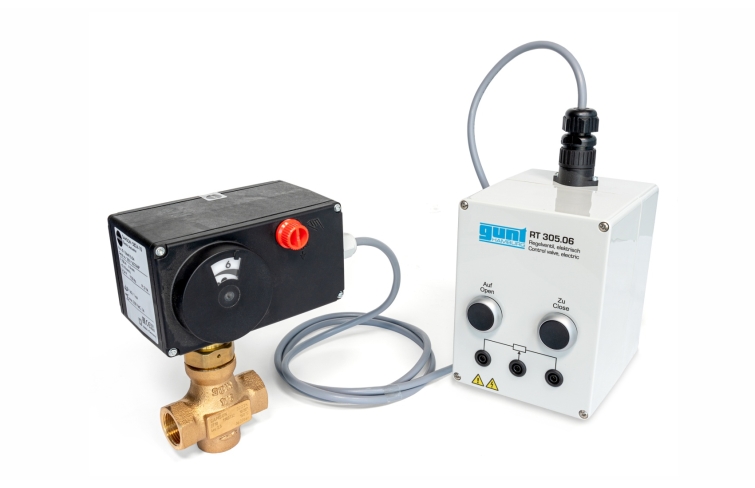

RT 305.06 Regulačný ventil, el
Ovládač

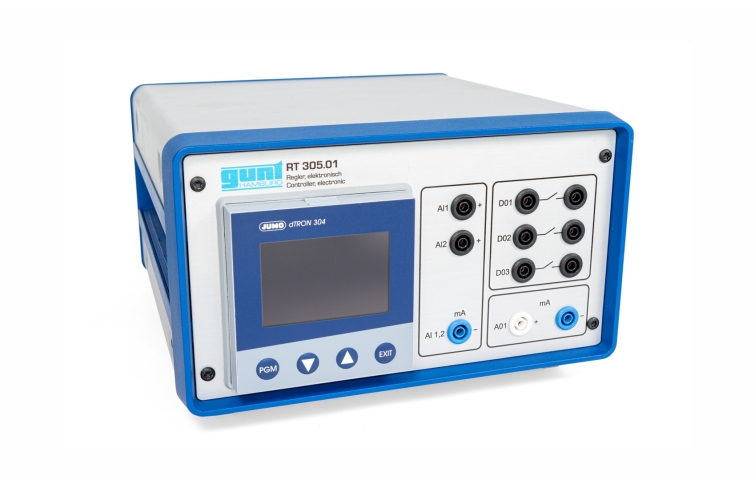

RT 305.01 Ovládač, elektronický
Ostatné príslušenstvo
Sada náradia RT 305.10
HM 150.02 Kalibrácia tlakomerov

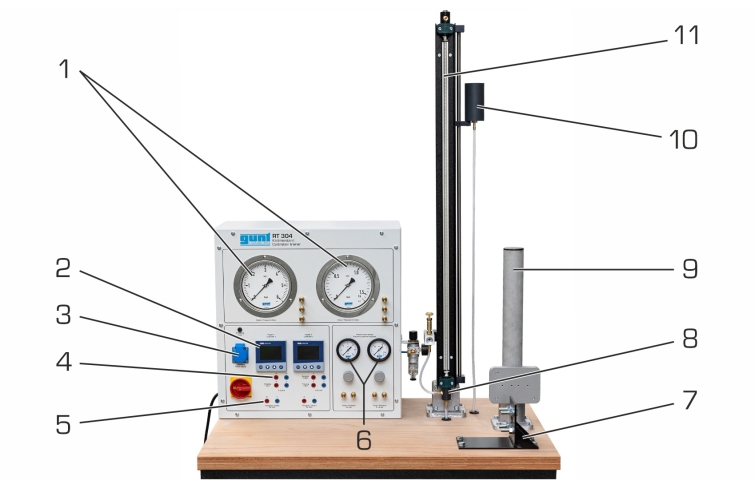

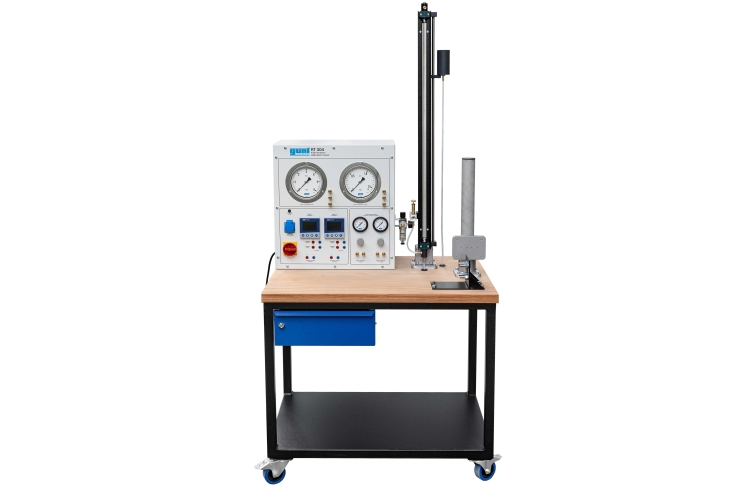

Kalibračný trenažér sa používa na skúmanie prenosového správania komponentov elektrickej a pneumatickej regulačnej slučky, ako sú prevodníky a regulačné ventily. Elektrické a pneumatické signály môžu byť generované na aktiváciu jednotlivých komponentov riadiacej slučky. Presná meracia technika uľahčuje záznam výstupných signálov z komponentov riadiacej slučky.

Dva tlakové regulátory s manometrami sú súčasťou dodávky na generovanie pneumatických signálov a napájanie komponentov riadiacej slučky pomocnou energiou. Na nastavenie nízkych tlakov pre kalibráciu manometra slúži výškovo nastaviteľná nádrž s hladinovou trubicou a stupnicou. Regulátory tlaku je možné použiť aj na kalibráciu pri vyšších tlakoch.

Jeden zdroj priameho napätia je zahrnutý ako pomocný zdroj energie pre komponenty vyžadujúce elektrické napájanie. Signály jednosmerného prúdu je možné odosielať a merať pomocou dvoch ovládačov. Dva presné manometre umožňujú meranie pneumatických výstupných signálov z komponentov riadiacej slučky.

Ako príslušenstvo sú k dispozícii rôzne komponenty regulačnej slučky, ako sú prevodníky, regulačné ventily a ovládače. Sú namontované na kalibračnom trenažéri a pripojené pomocou dodaných hadíc a káblov.

Objednávacie číslo: 080.30400

Špecifikácia
  1. skúmanie prenosového správania a kalibrácia komponentov regulačnej slučky a meracích prístrojov
  2. odosielanie a meranie pneumatických a elektrických signálov
  3. 2 regulátory tlaku s manometrami
  4. výškovo nastaviteľná nádrž a stupnica na nastavenie nízkych tlakov
  5. 2 ovládače na odosielanie a meranie prúdových signálov
  6. 2 zdroje jednosmerného napätia na napájanie komponentov riadiacej slučky pomocným napájaním
  7. 2 presné manometre, D=160mm
  8. komponenty riadiacej slučky a merače dostupné ako príslušenstvo
Technické dáta

2 regulátory tlaku

  • 0…1,6 bar
  • 0…6 barov

Rozsah tlaku, výškovo nastaviteľná nádrž

  • Hlava 0…1000 mm

2 ovládače

  • 1 výstup každý: 4…20 mA
  • 1 vstup každý: 4…20 mA

2 zdroje jednosmerného napätia

  • každý 24 V DC


Meracie rozsahy
  • tlak:
    • 0…1,6 bar
    • 0…6 barov

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1000x750x2150 mm
Hmotnosť: cca. 110 kg

Vyžaduje sa pre prevádzku

pripojenie stlačeného vzduchu: 6…8bar

Objednávacie číslo: 080.30400
