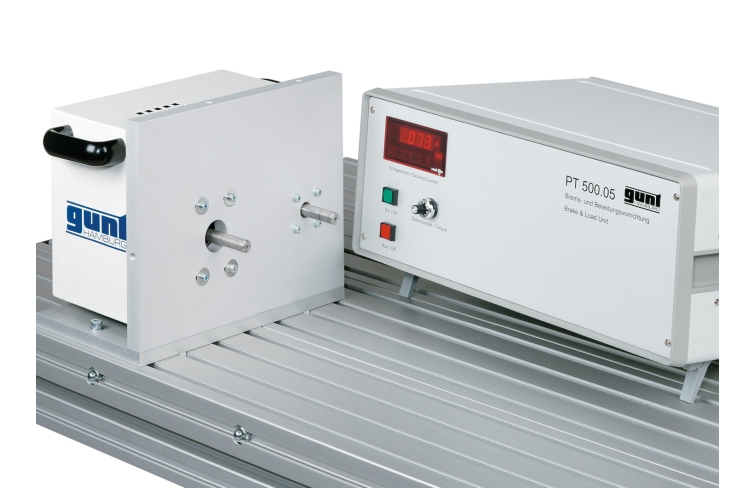

PT 500.05 Brzdná a zaťažovacia jednotka

generovanie zaťažovacieho momentu
dva rozsahy otáčok a krútiaceho momentu
odvetrávaná magnetická časticová brzda s displejom a riadiacou jednotkou

1 magnetická časticová brzda
1 zobrazovacia a riadiaca jednotka
1 úložný systém s penovou vložkou
1 manuál

Mnoho javov vibrácií je možné dosiahnuť iba vtedy, keď je systém zaťažený. Brzdová a zaťažovacia jednotka sa používa na generovanie vibrácií ako funkcie krútiaceho momentu, napr. v ozubených prevodovkách alebo elektromotoroch.

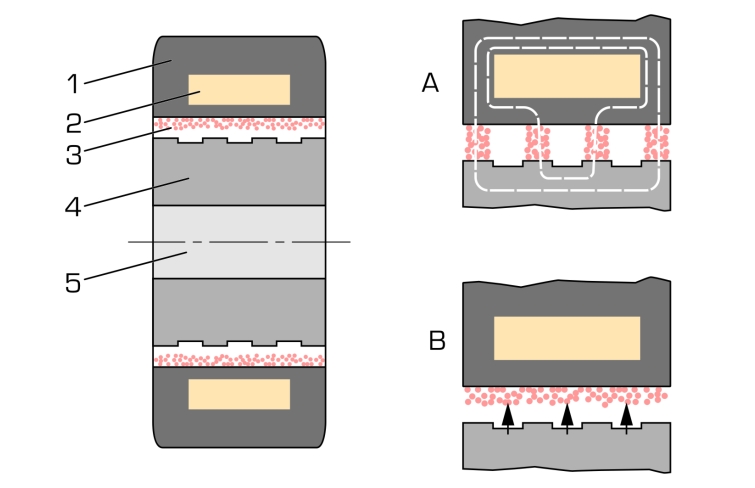

Skladá sa z magnetickej časticovej brzdy a elektrickej zobrazovacej a riadiacej jednotky. Brzdný moment je možné jemne nastaviť na displeji a riadiacej jednotke. Prúd budiča sa používa ako miera brzdného momentu a je indikovaný digitálne na displeji.

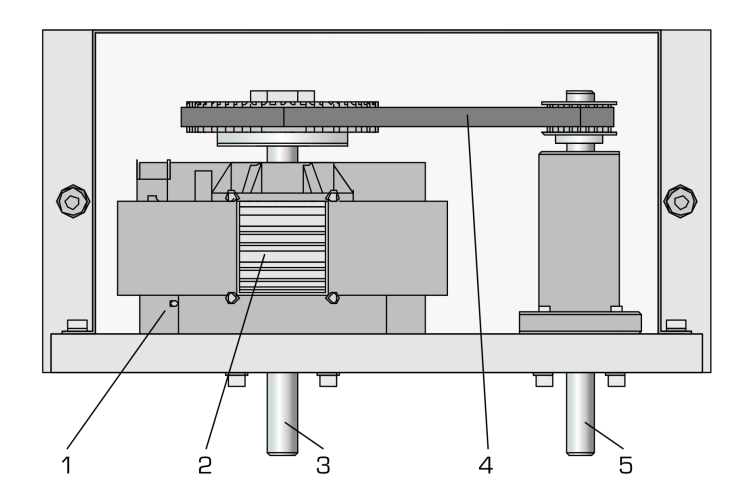

Integrovaný remeňový pohon s voľným hriadeľom poskytuje brzde dva rozsahy krútiaceho momentu a rýchlosti. Energia je brzdou premenená na teplo a odvádzaná do okolitého vzduchu ventilátorom.

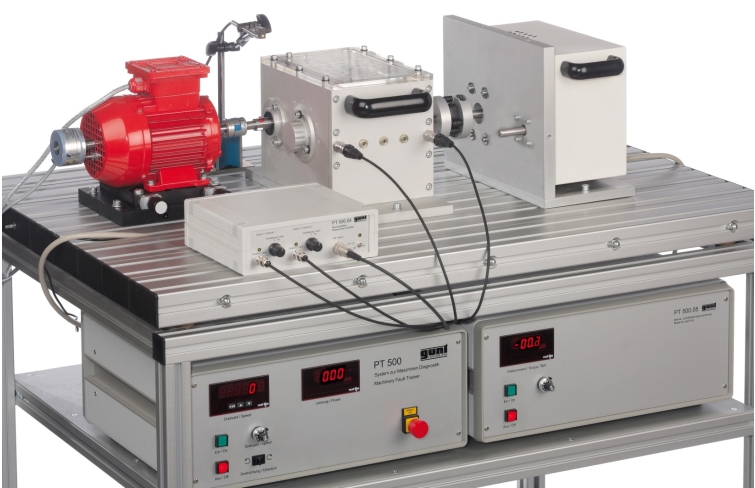

Brzdu je možné rýchlo a presne namontovať na štrbinovú dosku základnej jednotky PT 500 .

PT 500.05 sa používa s nasledujúcimi súpravami:
Spojky PT 500.13
PT 500.14 Remeňový pohon
PT 500,15 Poškodenie ozubených kolies
PT 500.19 Elektromechanické vibrácie
