PT 500.14 Sada remeňového pohonu

PT 500.14 Sada remeňového pohonu

  • vibrácie v remeňových pohonoch
  • rezonancia a kritická rýchlosť
  • vplyv napätia remeňa na správanie sa vibrácií
  • vplyv rýchlosti na správanie vibrácií
  • vplyv nepravdivého chodu kladiek a chodu mimo koľaje
  • výkon rozdelený medzi viac remeňový pohon
  • vplyv sklzu na spektrum chodu vibrácií
  • porovnanie medzi bezchybnými a poškodenými remeňmi

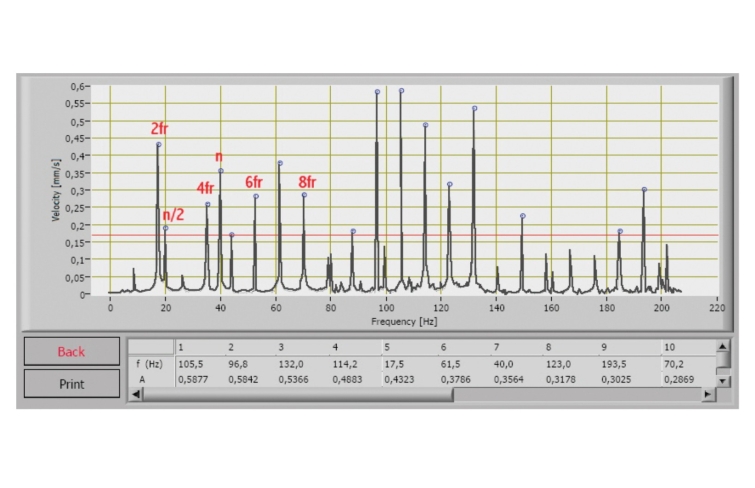

  • pochopenie a interpretácia frekvenčných spektier
  • použitie počítačového analyzátora vibrácií

3 klinové remene
3 remenice
1 sada napínacích valcov
1 jednotka na meranie predpätia remeňa

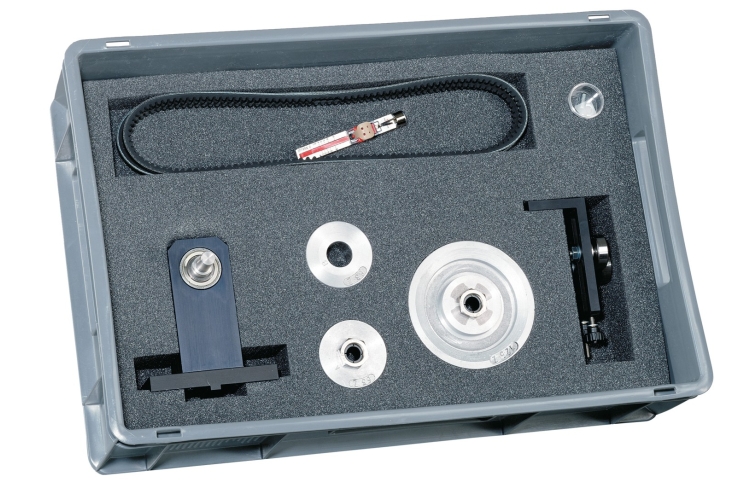

1 úložný systém s penovou vložkou
1 manuál

požadovaný

PT 500 Systém diagnostiky strojov, základná jednotka
PT 500.04 Počítačový analyzátor vibrácií
PT 500.05 Brzdová a zaťažovacia jednotka

voliteľné

PT 500.01 Laboratórny vozík

Ak je správne navrhnutý, vyrobený a správne nastavený; remeňové pohony sú pohonné jednotky s nízkou údržbou, nízkou hlučnosťou a dlhou životnosťou. Je dôležité, aby pás nevibroval a/alebo nešmýkal.

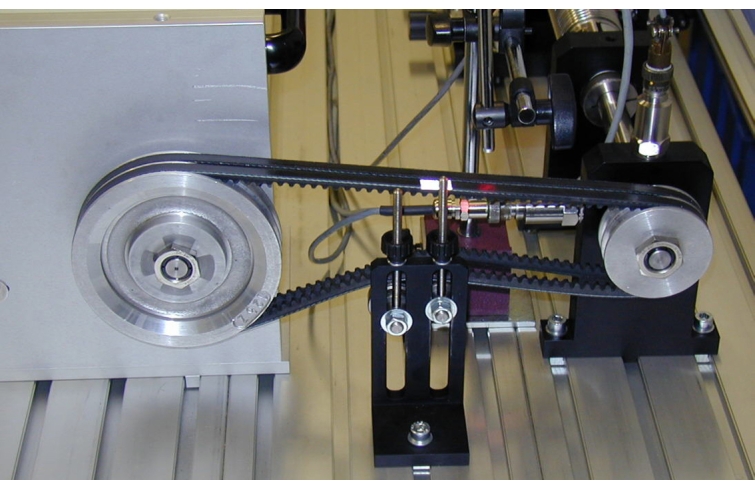

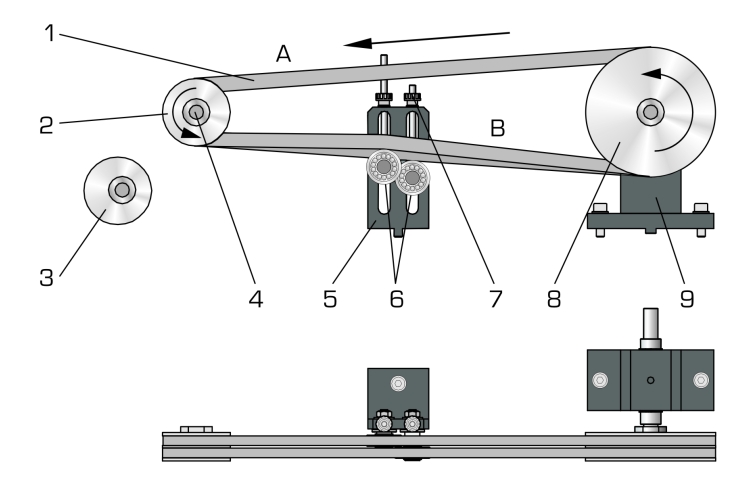

Nastavenie príslušenstva PT 500.14 možno použiť na preskúmanie podmienok, ktoré spôsobujú vibrácie alebo šmyk. Vplyv rozdielneho predĺženia na viacnásobné remeňové pohony možno demonštrovať pomocou individuálne nastaviteľných napínacích valcov. Remeňový pohon je dvojitý remeňový pohon s napínačom remeňa. Dá sa však ovládať aj len s jedným remeňom. Excentricky vŕtaná malá remenica a poškodený klinový remeň rozširujú rozsah možných experimentov.

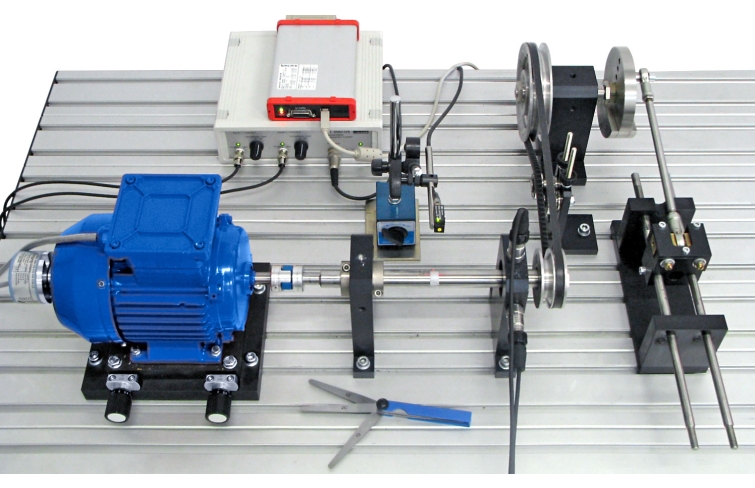

Na vykonanie experimentu je potrebná brzda a záťažová jednotka PT 500.05 . Súpravu príslušenstva PT 500.14 je možné použiť aj na aplikovanie priečneho zaťaženia v iných experimentoch.

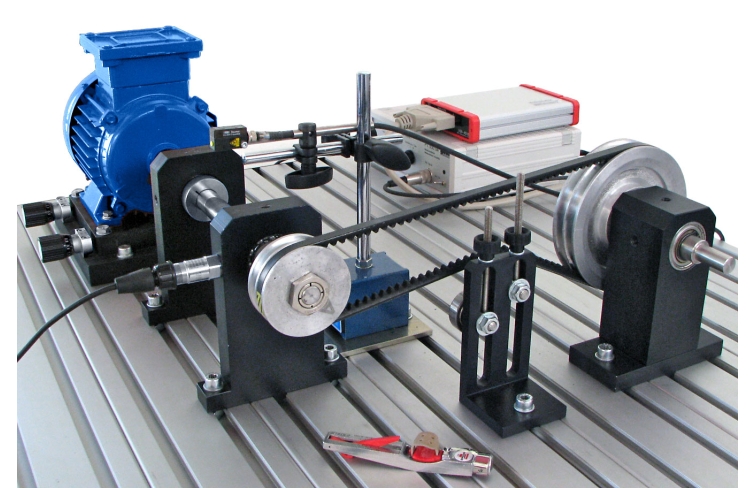

Súprava príslušenstva je namontovaná na základnej doske strojového diagnostického základného systému PT 500 .

Na meranie a vyhodnotenie experimentu je potrebný počítačový analyzátor vibrácií PT 500.04 . Obsahuje všetky potrebné senzory, merací zosilňovač a analytický softvér na zaznamenávanie javov vibrácií.

Objednávacie číslo: 052.50014

Špecifikácia
  1. skúmanie vibrácií remeňových pohonov
  2. dvojitý remeňový pohon s klinovým remeňom
  3. remeňový pohon možno ovládať jedným remeňom

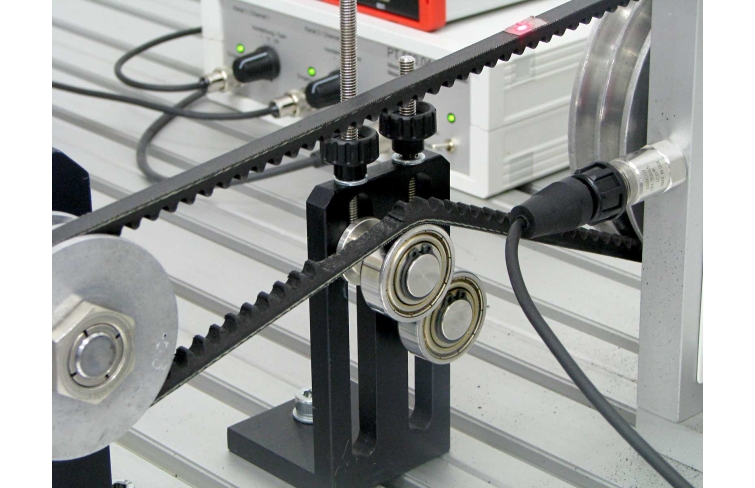

  4. individuálne nastaviteľné napínacie valčeky
  5. remeňový pohon s radiálnym hádzaním
  6. poškodený klinový remeň
  7. jednotka na meranie predpätia remeňa 0…150N
  8. vhodné na aplikáciu priečneho zaťaženia na iné systémy v rámci súprav príslušenstva série PT 500
  9. brzdová a zaťažovacia jednotka PT 500.05 potrebná pre experimenty na remeňovom pohone
  10. súprava príslušenstva pre tréningový systém diagnostiky strojov PT 500
  11. stohovateľný úložný systém na uloženie komponentov
Technické dáta

Klinové remenice

  • veľký: Ø=125mm
  • malý: Ø=63mm
  • malý, excentrický: Ø=63mm

Stred osí: 300 mm

Klinový remeň

  • SPZ , cca. 10 mm široký
  • dĺžka remeňa: 912 mm

Rozmery a hmotnosť

DxŠxV: 600x400x170mm (úložný systém)
Hmotnosť: cca. 6 kg

Objednávacie číslo: 052.50014
