PT 500.15 Sada na štúdium poškodenia prevodov

  • vibračná analýza poškodenia zubov
  • lokalizácia porúch na ozubených kolesách
  • identifikácia poškodenia ozubeného kolesa vplyvom vibrácií
  • vplyv typu ozubenia
    • ostroha ozubená
    • špirálový
  • lokalizácia poškodenia
  • vplyv mazania
  • vplyv stredovej vzdialenosti a vôle

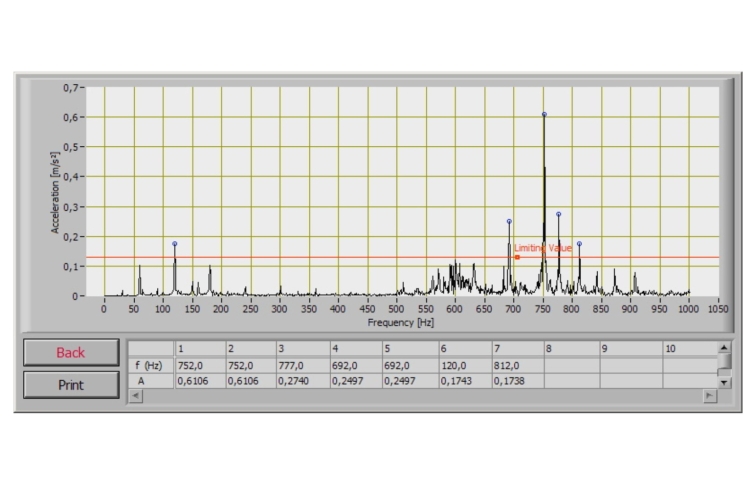

  • pochopenie a interpretácia frekvenčných spektier
  • použitie počítačového analyzátora vibrácií

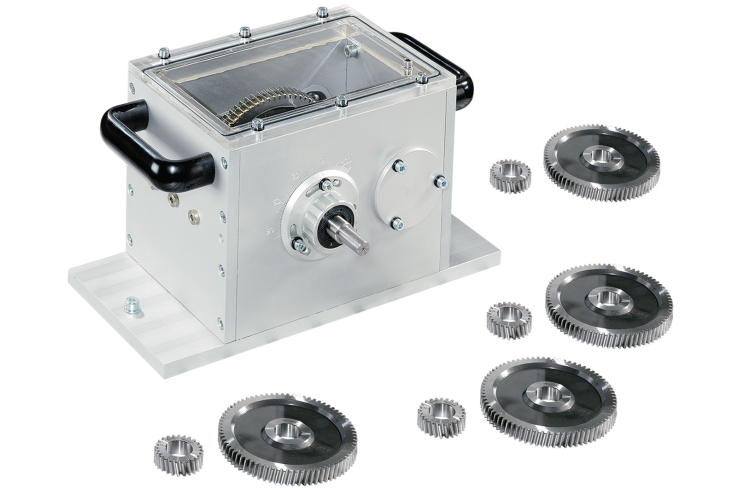

1 prevodovka
1 priehľadný kryt krytu
1 kryt puzdra s otvormi pre snímač
4 ozubené kolesá
4 pastorky
1 motorový olej SAE 10W 40, 1,5L
1 úložný systém s penovou vložkou
1 manuál

požadovaný

PT 500 Systém diagnostiky strojov, základná jednotka
PT 500.04 Počítačový analyzátor vibrácií
PT 500.05 Brzdová a zaťažovacia jednotka

voliteľné

PT 500.01 Laboratórny vozík

Nastavenie príslušenstva PT 500.15 sa používa na simuláciu typického poškodenia ozubených kolies a štúdium jeho účinkov na správanie sa vibrácií. Na tento účel sa dodávajú rôzne ozubené súpravy s poškodením zubov. Na porovnávacie účely sú poskytnuté nepoškodené súpravy ozubených kolies. Dá sa demonštrovať aj rozdiel medzi čelným ozubením a šikmým ozubením. Vplyv stredovej vzdialenosti a vôle je možné študovať pomocou nastaviteľných ložiskových dosiek. Typ mazania má významný vplyv na signál vibrácií, preto je možné na mazanie použiť mazivo alebo prevodový olej.

Puzdro s otvormi na umiestnenie snímačov sa používa na experimenty s vibráciami. Priehľadný kryt skrine umožňuje pozorovanie prevodovky v prevádzke bez merania vibrácií.

Na zaťaženie prevodovky je potrebná brzda PT 500.05 a jednotka zaťaženia.

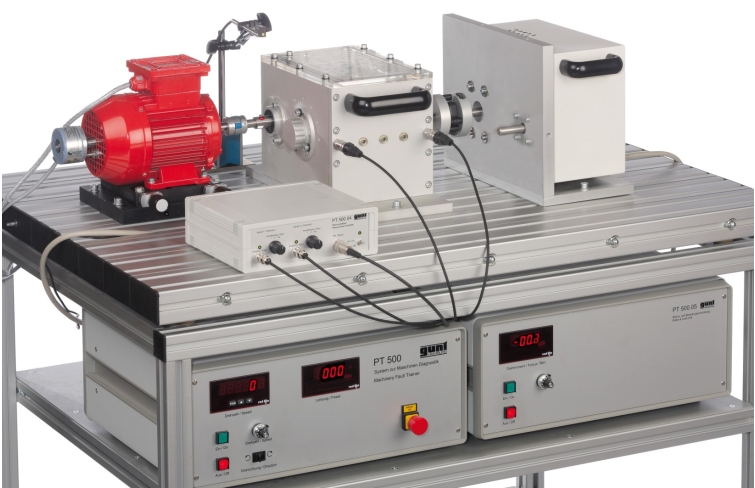

Zostava príslušenstva je namontovaná na základnej doske strojového diagnostického základného systému PT 500 .

Na meranie a vyhodnotenie experimentu je potrebný počítačový analyzátor vibrácií PT 500.04 . Obsahuje všetky potrebné senzory, merací zosilňovač a analytický softvér na zaznamenávanie javov vibrácií.

Objednávacie číslo: 052.50015

Špecifikácia
  1. skúmanie vibračného správania ozubených kolies
  2. dvojhriadeľová prevodovka
  3. 2 poškodené a 2 nepoškodené súpravy prevodov
  4. čelné a šikmé ozubenie
  5. puzdro s otvormi pre snímače
  6. priehľadný kryt krytu
  7. prevodovku je možné namazať tukom alebo olejom
  8. zaťaženie experimentálnej zostavy s brzdou a záťažovou jednotkou PT 500.05
  9. súprava príslušenstva pre tréningový systém diagnostiky strojov PT 500
  10. stohovateľný úložný systém na uloženie komponentov
Technické dáta

Prevodový pomer i: 1:3
Stredová vzdialenosť nastaviteľná
Referenčný profil podľa DIN 867

Súpravy s čelnými ozubenými kolesami

  • ozubené koleso: 75 zubov na každom, m=2mm
  • pastorok: 25 zubov na každom, m=2mm

Súpravy špirálových ozubených kolies

  • ozubené koleso: 75 zubov na každom, m=2mm
  • pastorok: 25 zubov na každom, m=2mm
  • uhol skrutkovice: 10°

Rozmery a hmotnosť

DxŠxV: 600x400x320mm (úložný systém)
Hmotnosť: cca. 25 kg

Objednávacie číslo: 052.50015
