PT 500.16 Sada kľukového mechanizmu

PT 500.16 Sada kľukového mechanizmu

  • vibrácie kľukových pohonov
  • ložisková vôľa alebo vôľa v kmitajúcich strojných súčastiach
  • experimentálna modálna analýza mechanických systémov

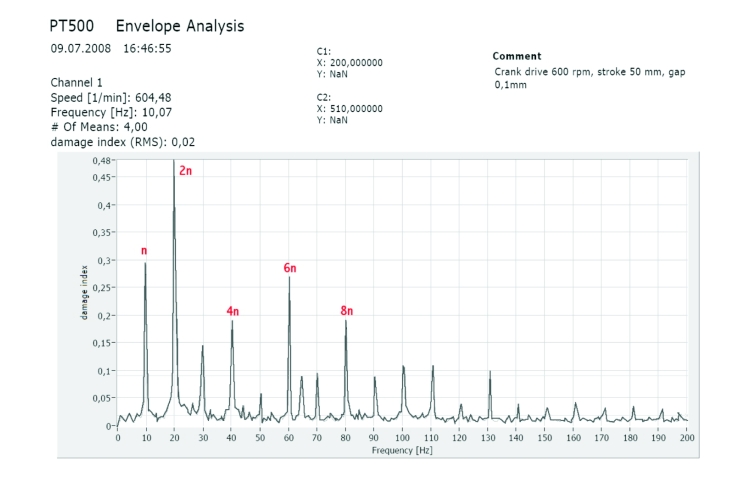

  • oboznámenie sa s obálkovou analýzou
  • vplyv vôle ložiska a nárazu
  • nekonzistentná charakteristika krútiaceho momentu
  • meranie opotrebovania piestnych tyčí
  • pochopenie a interpretácia frekvenčných spektier
  • použitie počítačového analyzátora vibrácií
  • v spojení s PT 500.15
    • prenos striedavého krútiaceho momentu v ozubených prevodových mechanizmoch
  • v spojení s PT 500.14 alebo PT500.15
    • vplyv síl plynu na spektrum vibrácií

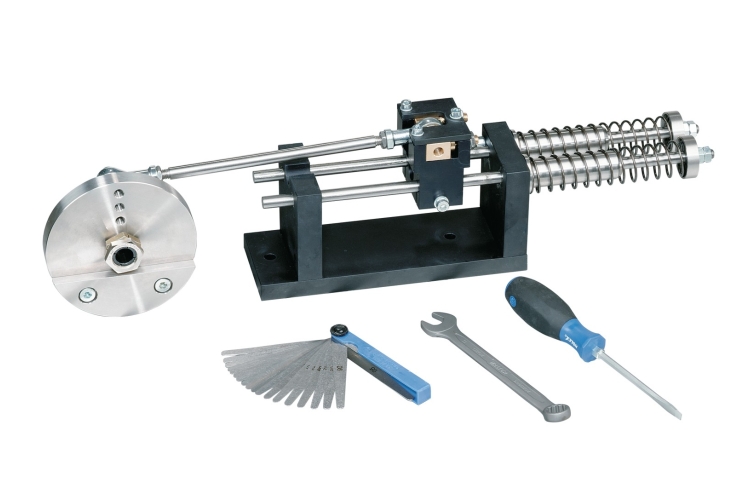

1 kľukový pohon
2 pružiny
2 balančné hmoty
1 sada nástrojov
1 úložný systém s penovou vložkou
1 manuál

požadovaný

PT 500 Systém diagnostiky strojov, základná jednotka
PT 500.04 Počítačový analyzátor vibrácií

voliteľné

PT 500.14 Súprava remeňového pohonu
PT 500.15 Poškodenie súpravy ozubených kolies
PT 500.01 Laboratórny vozík

Kľukové pohony sa často používajú v kompresoroch a čerpadlách. Spôsobujú vibrácie v dôsledku kmitajúcich hmôt a síl. Pri striedavom namáhaní v hnacom mechanizme môže napríklad vôľa ložísk generovať rázové nárazy so spektrami vysokofrekvenčných budičov. Okrem toho sily voľnej hmoty vytvárajú harmonické vibrácie v dôsledku ich nelineárnej kinematiky.

Sada príslušenstva PT 500.16 umožňuje nastavenie zdvihu, vyváženia hmoty a vôle ložísk na krížovej hlave. Rýchlosť sa nastavuje pomocou základnej jednotky PT 500 . Sily plynu, aké sa vyskytujú v kompresoroch alebo spaľovacích motoroch, možno simulovať pomocou pružín. Experimenty so silami plynu vyžadujú vyššie krútiace momenty, ktoré sa dosahujú znížením otáčok hnacieho motora od základnej jednotky PT 500 . Toto zníženie je dosiahnuté buď remeňovým pohonom PT 500.14 alebo prevodovkou PT 500.15 .

Prenos striedavého krútiaceho momentu v ozubených prevodoch je možné skúmať spolu so súpravou príslušenstva PT 500.15 (na zisťovanie poškodenia ozubených kolies).

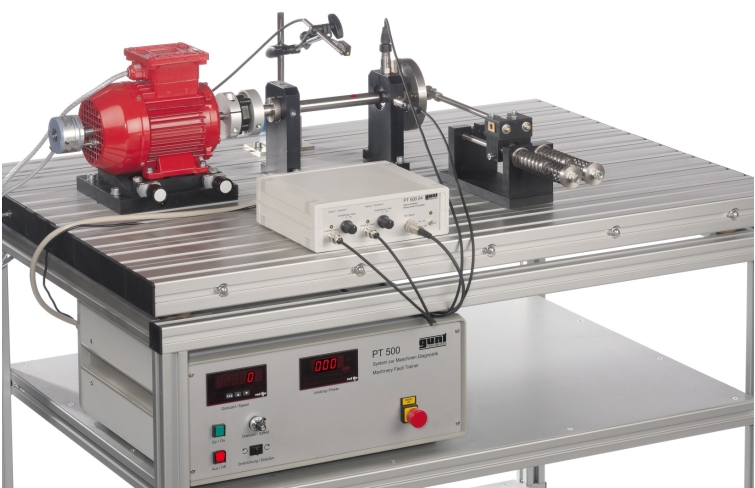

Súprava príslušenstva je namontovaná na základnej doske strojového diagnostického základného systému PT 500 .

Na meranie a vyhodnotenie experimentu je potrebný počítačový analyzátor vibrácií PT 500.04 . Obsahuje všetky potrebné senzory, merací zosilňovač a analytický softvér na zaznamenávanie javov vibrácií.

Objednávacie číslo: 052.50016

Špecifikácia
  1. skúmanie vibrácií kľukových pohonov

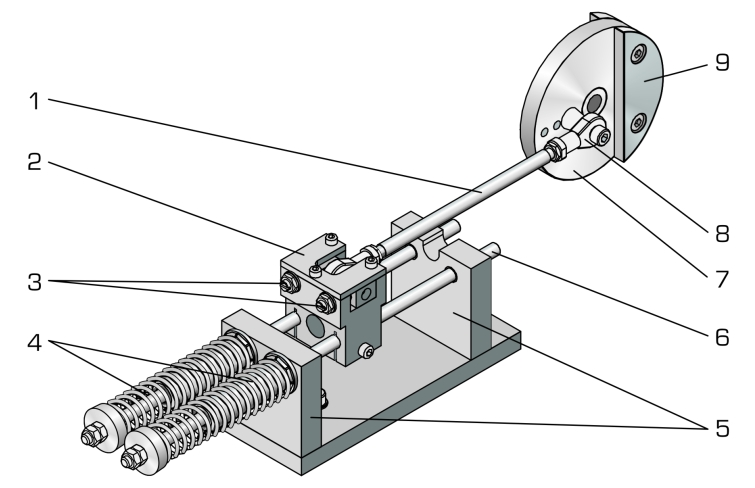

  2. kľukový pohon s nastaviteľným zdvihom
  3. vymeniteľné ložiskové puzdrá umožňujú simuláciu ložiskovej vôle
  4. pružiny simulujú sily plynu
  5. možno použiť spolu so súpravou príslušenstva na poškodenie ozubených kolies PT 500.15
  6. remeňový pohon PT 500.14 alebo prevodovka PT 500.15 potrebný pre experiment so silami plynu
  7. súprava príslušenstva pre tréningový systém diagnostiky strojov PT 500
  8. stohovateľný úložný systém na uloženie komponentov
Technické dáta

Zdvih: 50 – 75 – 100 mm

Bilančná hmotnosť celkom

  • 490 g, dimenzované na prevádzku so zdvihom 50 mm

Vôľa ložísk: 0…1 mm

Tlačná pružina

  • dĺžka v uvoľnenom stave: 170 mm
  • tuhosť pružiny: R=0,55N/mm

Rozmery a hmotnosť

DxŠxV: 600x400x170mm (úložný systém)
Hmotnosť: cca. 8 kg

Objednávacie číslo: 052.50016
