PT 500.18 Sada pre vibrácie vo ventilátore
- meranie vibrácií na ventilátoroch
- simulácia vibrácií vyvolaných lopatkami
- meranie vibrácií na ventilátoroch
- meranie frekvencie prechodu lopatky
- identifikácia vibrácií vyvolaných lopatkami zo spektra vibrácií
- vplyv dynamickej nerovnováhy na ventilátor
- pochopenie a interpretácia frekvenčných spektier
- použitie počítačového analyzátora vibrácií

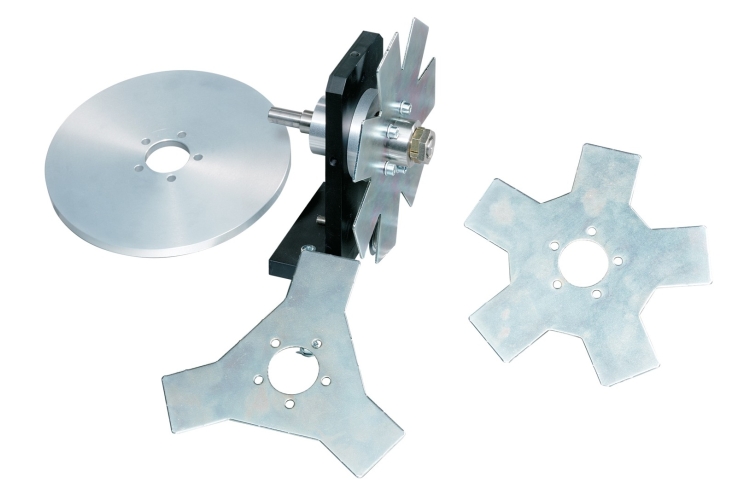

3 obežné kolesá
1 hromadný disk
1 držiak
1 ochranný disk
1 úložný systém s penovou vložkou
1 manuál
požadovaný
PT 500 Systém diagnostiky strojov, základná jednotka
PT 500.04 Počítačový analyzátor vibrácií
voliteľné
PT 500.14 Súprava remeňového pohonu
PT 500.01 Laboratórny vozík
Merania vibrácií na ventilátoroch a dúchadlách zohrávajú hlavnú úlohu pri operáciách monitorovania v teréne. Okrem zvyčajných signálov spôsobených ložiskami a nevyváženosťou je možné merať aj vibrácie vyvolané lopatkami ventilátora. Vibrácie sú vyvolané nehomogénnymi prúdovými poľami.
Sada príslušenstva PT 500.18 indukuje vibrácie magneticky. Môžu sa skúmať tri obežné kolesá s rôznym počtom lopatiek. Ochranný disk zakrýva rotujúce ventilátory. Na skúmanie gyroskopického efektu sa používa šikmo namontovaný masový disk. Rovnako ako v praxi môže byť model ventilátora poháňaný aj priamo cez pružnú spojku alebo remeňovým pohonom PT 500.14 .
Súprava príslušenstva je namontovaná na základnej doske strojového diagnostického základného systému PT 500 .
Na meranie a vyhodnotenie experimentu je potrebný počítačový analyzátor vibrácií PT 500.04 . Obsahuje všetky potrebné senzory, merací zosilňovač a analytický softvér na zaznamenávanie javov vibrácií.
Objednávacie číslo: 052.50018
Špecifikácia
- skúmanie vibrácií ventilátorov
- model axiálneho ventilátora s lopatkami
- magnetická indukcia síl čepele
- šikmo namontovaný masový disk na skúmanie gyroskopických efektov
- 3 obežné kolesá s rôznym počtom lopatiek
- ochranný disk pre obežné kolesá
- nastaviteľná medzera medzi magnetom a čepeľami
- možno použiť s remeňovým pohonom PT 500.14
- súprava príslušenstva pre tréningový systém diagnostiky strojov PT 500
- stohovateľný úložný systém na uloženie komponentov
Technické dáta
Obežné kolesá vyrobené z nehrdzavejúcej ocele
- počet nožov 3/5/7
- Ø 204 mm
- max. rýchlosť: 3000 min -1
Ochranný kotúč vyrobený z PVC : Ø 220 mm
Hromadný kotúč vyrobený z hliníka: Ø 220 mm
Rozmery a hmotnosť
DxŠxV: 400x300x320mm (úložný systém)
Hmotnosť: cca. 6 kg
Objednávacie číslo: 052.50018
![Diagnostika strojov](/images/wissen_thumbs/340_en-GB.jpg)
![Návrh laboratória na diagnostiku strojov](/images/wissen_thumbs/248_en-GB.jpg)
![PT 500 Systém diagnostiky strojov, základná jednotka](/images/datasheet/1036/PT-500.18-PT-500-Machinery-diagnostic-system-base-unit-products_list_small-gunt-1036-foto_totale.jpg)
![PT 500.14 Súprava remeňového pohonu](/images/datasheet/1036/PT-500.18-PT-500.14-Belt-drive-kit-products_list_small-gunt-1036-foto_totale.jpg)
![PT 500.01 Laboratórny vozík](/images/datasheet/1036/PT-500.18-PT-500.01-Laboratory-trolley-products_list_small-gunt-1036-foto_totale.jpg)
![PT 500.04 Počítačový analyzátor vibrácií](/images/datasheet/1036/PT-500.18-PT-500.04-Computerised-vibration-analyser-products_list_small-gunt-1036-foto_totale.jpg)
![](/images/datasheet/1036/PT-500.18-Vibrations-in-fans-kit-products_list_small-gunt-1036-foto_totale.jpg)

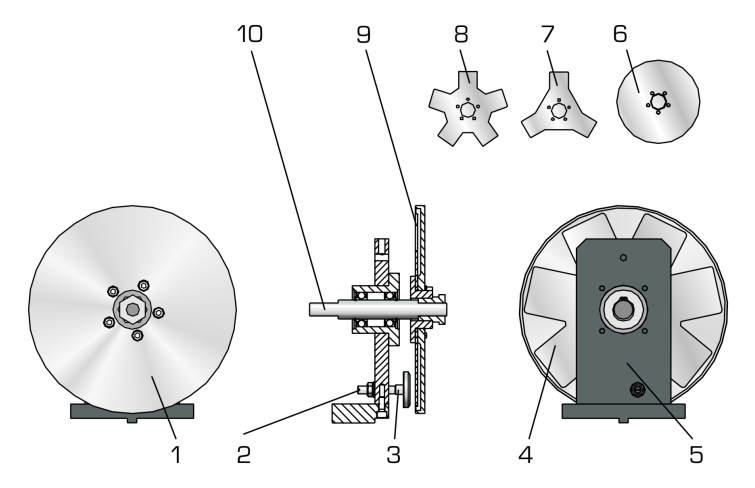

![1 ochranný kotúč, 2 nastavovacia skrutka pre medzeru medzi magnetom a lopatkami, 3 permanentný magnet, 4 obežné koleso so 7 lopatkami, 5 ložiskový blok, 6 hmotový kotúč na simuláciu axiálnych síl, 7 obežné koleso s 3 lopatkami, 8 obežné koleso s 5 lopatkami, 9 obežné koleso , 10 hriadeľ ventilátora](/images/datasheet/1036/PT-500.18-Vibrations-in-fans-kit-products_list_small-gunt-1036-zeichnung.jpg)

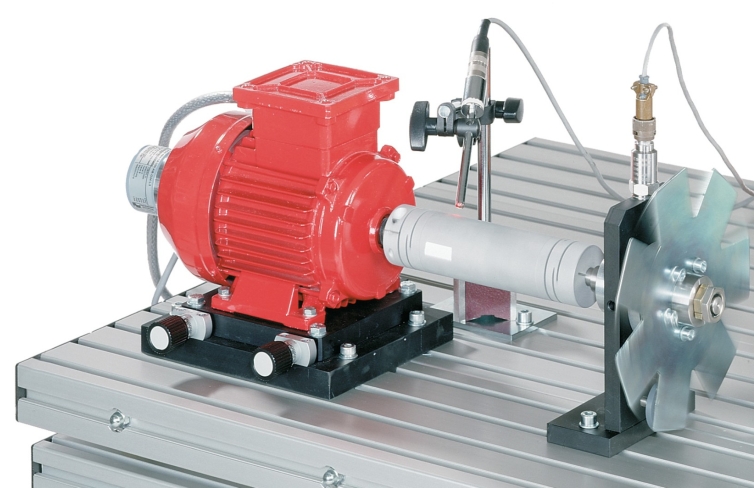

![Obrázok zobrazuje PT 500.18 spolu s PT 500 a PT 500.01.](/images/datasheet/1036/PT-500.18-Vibrations-in-fans-kit-products_list_small-gunt-1036-zeichnung_einzelheit_1.jpg)

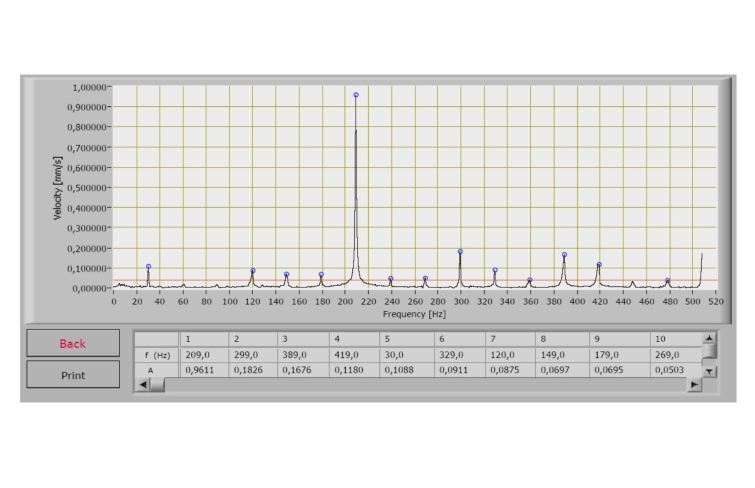

![Frekvenčné spektrum obežného kolesa so 7 lopatkami: frekvencia prechodu lopatiek pri 210 Hz](/images/datasheet/1036/PT-500.18-Vibrations-in-fans-kit-products_list_small-gunt-1036-zeichnung_einzelheit_2.jpg)
