GL 410 Montáž jednoduchých prevodov

GL 410 Montáž jednoduchých prevodov

  • flexibilná a robustná montážna súprava pre základy strojárstva
  • používa priemyselné komponenty na presné znázornenie skutočného sveta
  • rýchla a jednoduchá montáž
  • oboznámenie sa s hlavnými komponentmi strojárstva
  • základné typy prevodoviek

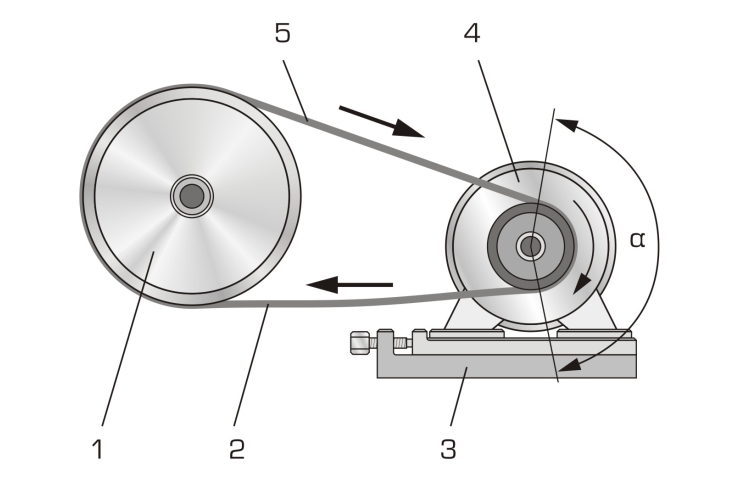

    • jednoduchý remeňový pohon
    • jednoduchý reťazový prevod
    • jednoduché čelné ozubené koleso
    • kužeľový prevod
    • šnekový prevod
    • hrebeňový pohon
  • výpočty na mechanických prevodoch
  • praktické nastavenie rôznych prevodových stupňov spojené s jednoduchými cvičeniami nastavenia a konfigurácie
  • čítať a porozumieť technickým výkresom, oboznámenie sa s odbornými výrazmi

1 rám
1 sada ložísk
1 sada komponentov prevodovky
1 sada nástrojov
1 sada inštruktážneho materiálu

voliteľné

WP 300.09 Laboratórny vozík

Ozubené kolesá sú zodpovedné za prenos veľkosti a/alebo smeru rotačného pohybu a krútiaceho momentu. V strojových prvkoch sú ozubené kolesá kategorizované ako prevodové alebo konverzné prvky. Existujú rôzne typy ozubených kolies v závislosti od ich úlohy. Ozubené kolesá, ako sú ozubené prevody, trecie ozubené kolesá a trakčné ozubené kolesá, sú rovnomerne prekladané ozubené kolesá.

Jednotka GL 410 poskytuje úvod do základov konštrukcie ozubených kolies. Jednotka sa zameriava najmä na praktickú montáž prevodových komponentov.

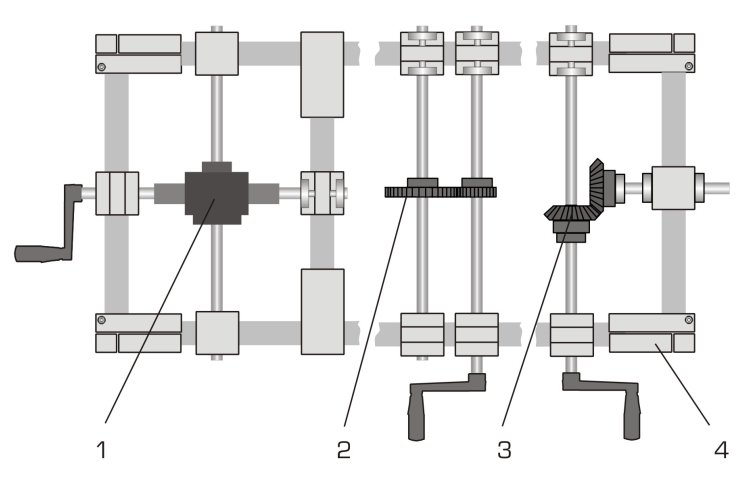

Cvičebný systém možno použiť na konfiguráciu šiestich rôznych jednoduchých typov výstroja. Nastavenie komponentov je flexibilné, takže si môžete nakonfigurovať svoje vlastné nápady a vyskúšať rôzne prevody.

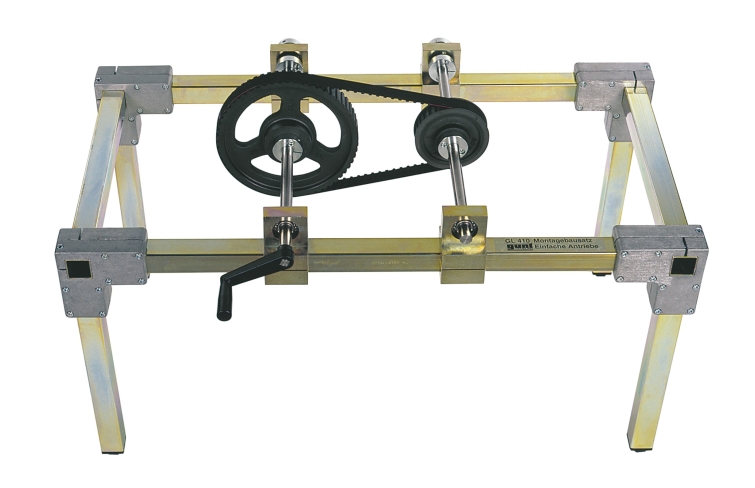

Jednotlivé činnosti, ako je pochopenie úlohy a čítanie výkresu, montáž komponentov, nastavenie, kalibrácia a kontrola ozubeného kolesa a vykonávanie výpočtov, sa vykonávajú jedna po druhej. Jednotka je poháňaná ručnou kľukou. Rôzne ložiská a pevný rám vyrobený zo štvorcových oceľových trubiek zaisťujú dostatočnú presnosť, aby bolo možné nastaviť presné ozubenie. Všetky komponenty cvičebného systému sú pripravené po ruke a bezpečne uložené v úložnom systéme.

GUNT ponúka v tomto produktovom rade tri montážne sady: od jednoduchých prevodov ( GL 410 ) po kombinované prevody ( GL 420 ) a predradníky ( GL 430 ). Každá montážna sada môže byť použitá úplne nezávisle od ostatných dielov v rade.

Objednávacie číslo: 030.41000

Špecifikácia
  1. montáž, predvádzanie a pokusy s jednoduchými prevodmi
  2. jednoduchý remeňový pohon
  3. jednoduchý reťazový prevod
  4. jednoduché čelné ozubené koleso
  5. kužeľový prevod
  6. šnekový prevod
  7. hrebeňový pohon
  8. poháňaný ručnou kľukou
  9. používa priemyselné komponenty
  10. pevný, univerzálny rám vyrobený zo štvorcovej oceľovej rúry
Technické dáta

Disk s ozubeným remeňom

  • počet zubov: z=30, 60

Reťazové kolesá

  • počet zubov: z=20, 30
  • DIN 8192 ISO 10B-1

Ostruhové koleso

  • počet zubov: z=30, 60
  • modul m=2mm

Dvojica kužeľových ozubených kolies

  • počet zubov: z=30
  • modul: m=3mm
  • prevodový pomer: i=1
  • uhol natočenia: 90°

Rozmery a hmotnosť

DxŠxV: cca. 1030x500x520mm (zmontovaný rám)
Hmotnosť: cca. 70 kg
DxŠxV: 600x400x220mm (úložný systém)
DxŠxV: 600x400x170mm (úložný systém)

Objednávacie číslo: 030.41000
