PT 104 Rozmerová metrológia, uhlové predmety
- základy metrológie: skúšanie/meranie/meranie
- oboznámenie sa so základným testovacím zariadením
- strmene
- hĺbkové strmene
- univerzálny goniometer
- meradlo polomeru
- merať určené dĺžky, hĺbky a uhly
- vypočítať uhly
- porovnajte špecifikované polomery s rozchodom
- viesť merací denník
- odhadnúť/vyhodnotiť odchýlky merania
- oboznámenie sa so všeobecnými toleranciami podľa ISO 2768-1
- rozpoznať typické chyby
- systematické chyby
- náhodné chyby
- rozvíjať digitálne zručnosti
- skúmať informácie v digitálnych sieťach a získavať informácie z digitálnych sietí
- používanie digitálnych vzdelávacích médií, oboznámenie sa s webovým školením a jeho používanie ( WBT )
- využívať asistenčné, simulačné, diagnostické alebo vizualizačné systémy, napr. QR kódy, CAD prehliadač
10 testovacích predmetov
1 sada testovacieho zariadenia
1 online prístup do GUNT Media Center s didaktickým sprievodným materiálom
- 10 uhlových kusov ako testovacích objektov a rôznych testovacích zariadení
- testovanie: uhlov, polomerov, dĺžok, hĺbok
- digitálny multimediálny učebný materiál online v GUNT Media Center: E-Learningový kurz, kresby, pracovné listy
- súčasťou vzdelávacieho projektu GUNT DigiSkills 2
Ako hlavný prvok kontroly kvality je rozmerová metrológia nevyhnutnou súčasťou praktického výcviku pre všetky kovoobrábacie profesie. Učebný projekt GUNT DigiSkills 2 ponúka rôzne praktické súpravy na výučbu základných až pokročilých zručností v rozmerovej metrológii.

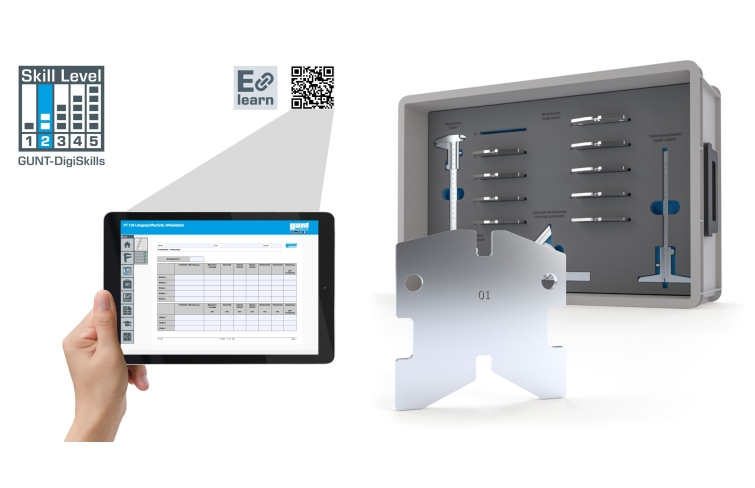

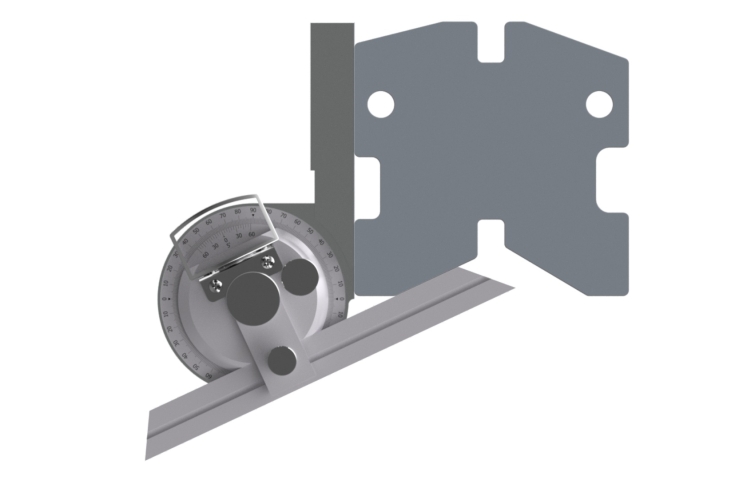

Cvičná súprava PT 104 je navrhnutá na výučbu základov rozmerovej metrológie na školení. Zameriava sa na testovanie uhlov a polomerov. Cvičná súprava obsahuje desať uhlových dielov ako testovacích objektov, z ktorých každý sa líši rozmermi a každý z nich je individuálne označený. Vybrané rozmery uholníkov sa skúšajú podľa hlavného výkresu. Sedem z desiatich testovacích objektov vykazuje odchýlky, takže sú počas testu identifikované ako odmietnuté. Súčasťou testu sú štyri rôzne časti testovacieho zariadenia: posuvné meradlo, hĺbkové posuvné meradlo, univerzálny goniometer a polomer.

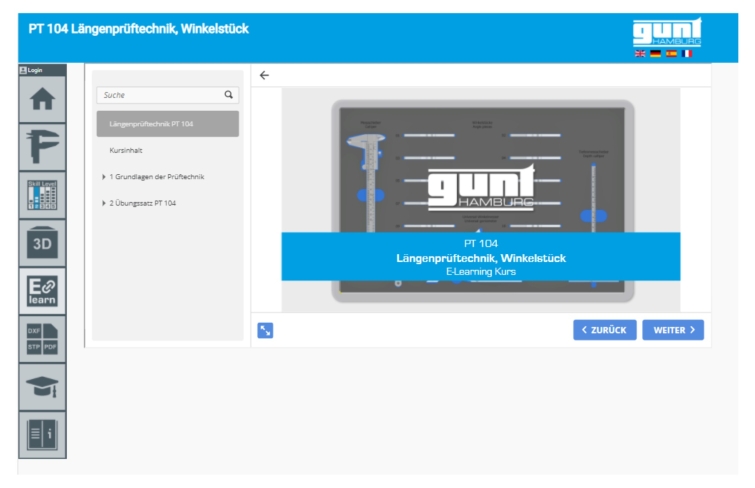

Praktická súprava obsahuje komplexný didaktický multimediálny učebný materiál, ktorý je bezplatne dostupný online v GUNT Media Center. E-Learningový kurz podrobne prezentuje základné znalosti a testovací proces s príťažlivými animáciami. Manuál je súčasťou E-Learningového kurzu aj ako digitálna verzia. Výkresy sú k dispozícii ako cieľové špecifikácie na úpravu pripravených digitálnych pracovných listov. Týmto spôsobom je možné rozvíjať digitálne zručnosti popri tradičných špecializovaných vzdelávacích cieľoch.

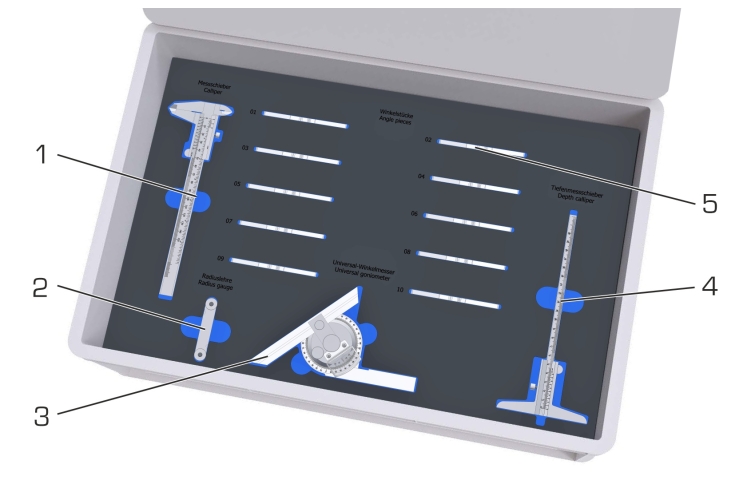

Všetky diely sú prehľadne rozložené a dobre chránené v stohovateľnom úložnom systéme s penovými vložkami.
Objednávacie číslo: 052.10400
Špecifikácia
- cvičná súprava s testovacími objektmi a testovacím zariadením poskytuje základné meracie cvičenia rozmerovej metrológie pre kovoobrábacie profesie
- časť GUNT DigiSkills: vertikálne vyučovanie digitálnych zručností v komplexných vzdelávacích projektoch
- skúšanie uhlov, polomerov, dĺžok a hĺbok
- meracie cvičenia na 10 testovacích objektoch: uhlové kusy, každý s individuálnymi rozmermi
- skúšobné predmety z nehrdzavejúcej ocele
- robustný úložný systém s označenou penovou vložkou
- digitálny multimediálny učebný materiál online v GUNT Media Center: E-Learningový kurz, kresby, pracovné listy – s riešeniami pre pedagogický personál
- online prístup do GUNT Media Center
Technické dáta
Testovacie objekty
- 10 uhlových kusov s individuálnymi rozmermi
- testovanie:
- dĺžky
- hĺbky
- uhly
- polomery
- materiál: nerezová oceľ
Testovacie vybavenie
- strmeň: 0…150 mm
- presnosť čítania: 0,05 mm
- hĺbka strmeňa: 0…150 mm
- presnosť čítania: 0,05 mm
- univerzálny goniometer: 4x 0…90°
- presnosť čítania: 5'
- dĺžka tyče: 150 mm
- polomer: 1…7 mm
- konkávne a konvexné
- 17 listov
Rozmery a hmotnosť
DxŠxV: 600x400x185mm (úložný systém)
Hmotnosť: cca. 6,5 kg
Vyžaduje sa pre prevádzku
Webový prehliadač a internetové pripojenie
