PT 105 Rozmerová metrológia, hriadeľ

PT 105 Rozmerová metrológia, hriadeľ

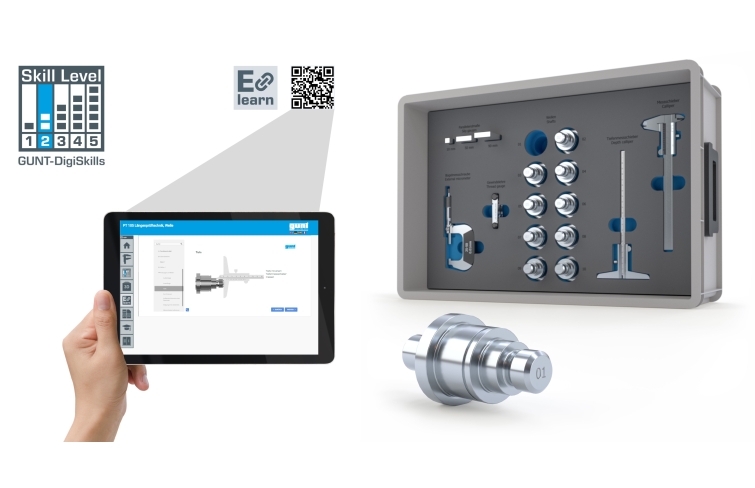

Obrázok zobrazuje zariadenie a GUNT Media Center na tablete (nie je súčasťou dodávky).

Obrázok zobrazuje zariadenie a GUNT Media Center na tablete (nie je súčasťou dodávky).

  • základy metrológie:
    testovanie/meranie/meranie
  • oboznámenie sa so základným testovacím zariadením
    • strmene
    • hĺbkové strmene
    • externý mikrometer
    • mierka závitu
    • sklzový meradlo
  • merať určené dĺžky, hĺbky a priemery
  • rozmerová skúška s klzným meradlom

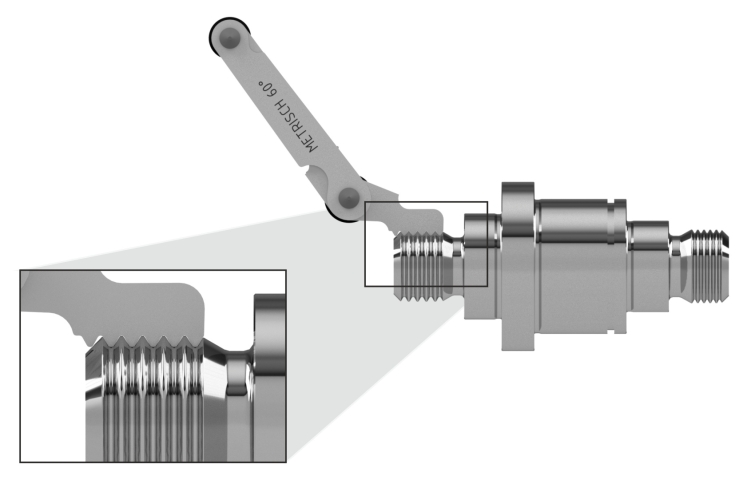

  • porovnajte špecifikovaný závit s meradlom
  • viesť merací denník
  • odhadnúť/vyhodnotiť odchýlky merania
  • oboznámenie sa so všeobecnými toleranciami podľa ISO 2768-1
  • rozpoznať typické chyby
    • systematické chyby
    • náhodné chyby
  • rozvíjať digitálne zručnosti
    • skúmať informácie v digitálnych sieťach a získavať informácie z digitálnych sietí
    • používanie digitálnych vzdelávacích médií, oboznámenie sa s webovým školením a jeho používanie ( WBT )
    • využívať asistenčné, simulačné, diagnostické alebo vizualizačné systémy, napr. QR kódy, CAD prehliadač

10 testovacích predmetov
1 sada testovacieho zariadenia
1 online prístup do GUNT Media Center s didaktickým sprievodným materiálom

  • 10 šácht ako testovacích objektov a rôznych testovacích zariadení
  • testovanie: závitov, priemerov, dĺžok, hĺbok
  • digitálny multimediálny učebný materiál online v GUNT Media Center: E-Learningový kurz, kresby, pracovné listy
  • súčasťou vzdelávacieho projektu GUNT DigiSkills 2

Ako hlavný prvok kontroly kvality je rozmerová metrológia nevyhnutnou súčasťou praktického výcviku pre všetky kovoobrábacie profesie. Učebný projekt GUNT DigiSkills 2 ponúka rôzne praktické súpravy na výučbu základných až pokročilých zručností v rozmerovej metrológii.

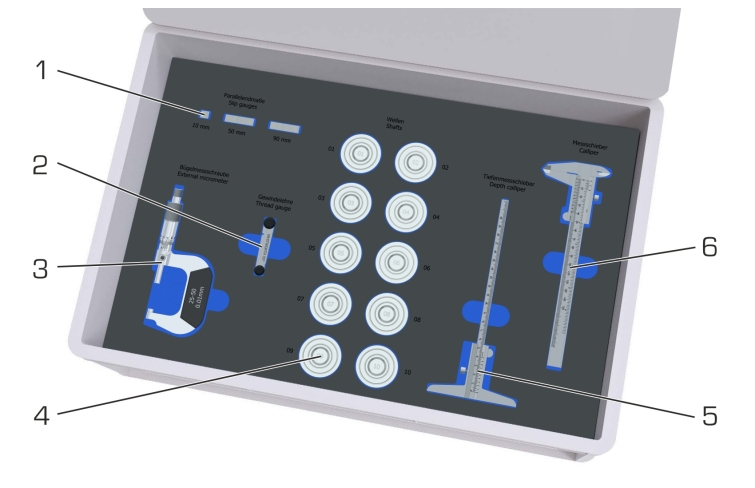

Cvičná súprava PT 105 je navrhnutá na výučbu základov rozmerovej metrológie počas školenia. Zameriava sa na testovanie vonkajších priemerov a závitov. Cvičná súprava obsahuje desať hriadeľov ako testovacích objektov, z ktorých každý sa líši rozmermi a každý z nich je individuálne označený. Vybrané rozmery hriadeľov sa skúšajú podľa hlavného výkresu. Sedem z desiatich testovacích objektov vykazuje odchýlky, takže sú počas testu identifikované ako odmietnuté. Súčasťou balenia sú štyri rôzne časti testovacieho zariadenia na meranie a meradlo: posuvné meradlo, hĺbkové meradlo, externý mikrometer a mierka závitu. Na kalibráciu meracích prístrojov sú k dispozícii aj tri posuvné meradlá.

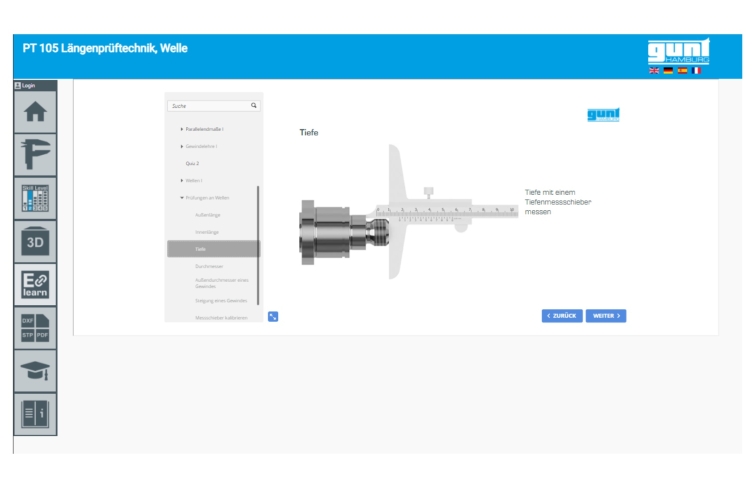

Praktická súprava obsahuje komplexný didaktický multimediálny učebný materiál, ktorý je bezplatne dostupný online v GUNT Media Center. E-Learningový kurz podrobne prezentuje základné znalosti a testovací proces s príťažlivými animáciami. Manuál je súčasťou E-Learningového kurzu aj ako digitálna verzia. Výkresy sú k dispozícii ako cieľové špecifikácie na úpravu pripravených digitálnych pracovných listov. Týmto spôsobom je možné rozvíjať digitálne zručnosti popri tradičných špecializovaných vzdelávacích cieľoch.

Všetky diely sú prehľadne rozložené a dobre chránené v stohovateľnom úložnom systéme s penovými vložkami.

Objednávacie číslo: 052.10500

Špecifikácia
  1. cvičná súprava s testovacími objektmi a testovacím zariadením poskytuje základné meracie cvičenia rozmerovej metrológie pre kovoobrábacie profesie
  2. časť GUNT DigiSkills: vertikálne vyučovanie digitálnych zručností v komplexných vzdelávacích projektoch
  3. skúšanie závitov, priemerov, dĺžok, hĺbok
  4. meracie cvičenia na 10 testovacích objektoch: šachty s individuálnymi rozmermi
  5. skúšobné predmety z nehrdzavejúcej ocele
  6. robustný úložný systém s označenou penovou vložkou
  7. digitálny multimediálny učebný materiál online v GUNT Media Center: E-Learningový kurz, kresby, pracovné listy – s riešeniami pre pedagogický personál
  8. online prístup do GUNT Media Center
Technické dáta

Testovacie objekty

  • 10 hriadeľov s individuálnymi rozmermi
  • testovanie:
    • dĺžky
    • hĺbky
    • priemerov
    • vlákna
  • materiál: nerezová oceľ

Testovacie nástroje

  • strmeň: 0…150 mm
    • presnosť čítania: 0,05 mm
  • hĺbka strmeňa: 0…150 mm
    • presnosť čítania: 0,05 mm
  • vonkajší mikrometer: 25…50 mm
    • presnosť čítania: 0,01 mm
  • 3 sklzové meradlá
    • menovitý rozmer: 10mm, 50mm, 90mm
    • trieda tolerancie 2 podľa podľa DIN EN ISO 3650
  • mierka závitu
    • metrický závit, Whitworthov závit, Whitworthov závit
    • 58 listov

Rozmery a hmotnosť

DxŠxV: 600x400x185mm (úložný systém)
Hmotnosť: cca. 8,5 kg

Vyžaduje sa pre prevádzku

Webový prehliadač a internetové pripojenie

Objednávacie číslo: 052.10500
