PT 107 Rozmerová metrológia, prírubové puzdro
- základy metrológie:
testovanie/meranie/meranie - oboznámenie sa so základným testovacím zariadením
- strmene
- trojbodový vnútorný mikrometer
- obmedzovač závitu zástrčky
- povrchové porovnávacie dosky
- merať určené dĺžky, hĺbky, priemery
- porovnajte špecifikovanú drsnosť závitu a povrchu pomocou meradiel
- viesť merací denník
- odhadnúť odchýlky merania
- oboznámenie sa so všeobecnými toleranciami podľa ISO 2768-1
- rozpoznať typické chyby
- rozvíjať digitálne zručnosti
- skúmať informácie v digitálnych sieťach a získavať informácie z digitálnych sietí
- používanie digitálnych vzdelávacích médií, oboznámenie sa s webovým školením a jeho používanie ( WBT )
- využívať asistenčné, simulačné, diagnostické alebo vizualizačné systémy, napr. QR kódy, CAD prehliadač
- v spojení s cvičením montáže čelného a závitovkového prevodu MT 123
- izolovať testovací objekt od celkového kontextu, rozpoznať funkčný vzťah
1 testovací objekt
1 sada testovacieho zariadenia
1 online prístup do GUNT Media Center s didaktickým sprievodným materiálom
- testovaný objekt: prírubové puzdro ako prvok skutočného stroja
- rôzne testovacie zariadenia
- testovanie: závitu, drsnosti povrchu, priemerov, dĺžok a hĺbok

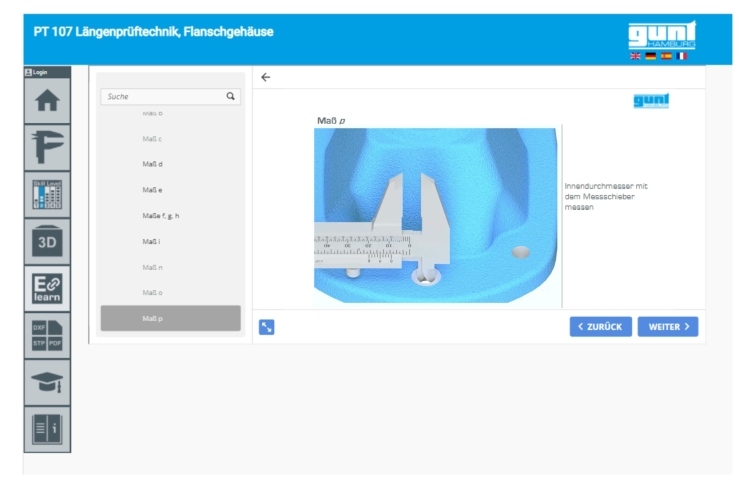

- digitálny multimediálny učebný materiál online v GUNT Media Center: E-Learningový kurz, kresby, pracovné listy
- časť GUNT DigiSkills 2
vzdelávací projekt
Učebný projekt GUNT DigiSkills 2 ponúka rôzne praktické súpravy na výučbu základných až pokročilých zručností v rozmerovej metrológii. Funkčný vzťah testovaného objektu je v praxi mimoriadne významný na posúdenie odchýlok vo vzťahu k funkčnosti.

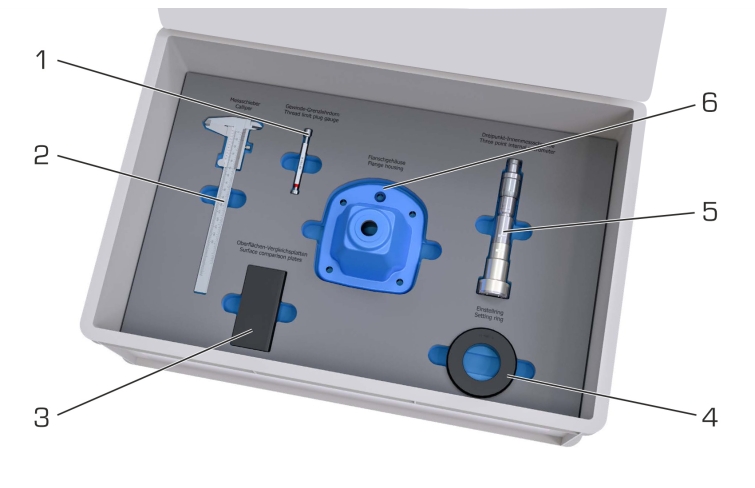

Praktická súprava PT 107 bola navrhnutá tak, aby si praktické prehĺbenie vedomostí z rozmerovej metrológie počas školenia prehĺbila a oboznámila študentov s funkčnými súvislosťami. Cvičná súprava obsahuje priemyselne vyrábané prírubové puzdro ako testovací objekt. Prírubová skriňa je originálnym komponentom čelného a závitovkového prevodu MT 123 a má tak špecifický funkčný vzťah. Vybrané rozmery prírubového puzdra sa skúšajú podľa hlavného výkresu. Na test sú zahrnuté štyri rôzne časti testovacieho zariadenia: posuvné meradlo, trojbodový vnútorný mikrometer, obmedzovač závitu a doštičky na porovnávanie povrchu.
Praktická súprava obsahuje komplexný didaktický multimediálny učebný materiál, ktorý je bezplatne dostupný online v GUNT Media Center. E-Learningový kurz podrobne prezentuje základné znalosti a testovací proces s príťažlivými animáciami. Manuál je súčasťou E-Learningového kurzu aj ako digitálna verzia. Výkresy sú k dispozícii ako cieľové špecifikácie na úpravu pripravených digitálnych pracovných listov. Týmto spôsobom je možné rozvíjať digitálne zručnosti popri tradičných špecializovaných vzdelávacích cieľoch.
Spolu s čelným a závitovkovým zariadením MT 123 sa cvičiaci zoznámia aj s technologickým prostredím testovaného objektu.
Všetky diely sú prehľadne rozložené a dobre chránené v stohovateľnom úložnom systéme s penovými vložkami.
Objednávacie číslo: 052.10700
Špecifikácia
- cvičná súprava s testovacím objektom a testovacím zariadením poskytuje základné meracie cvičenia rozmerovej metrológie pre kovoobrábacie profesie
- časť GUNT DigiSkills: vertikálne vyučovanie digitálnych zručností v komplexných vzdelávacích projektoch
- testovanie závitu, drsnosti povrchu, priemerov, dĺžok a hĺbok
- meracie cvičenia na testovacom objekte: prírubové puzdro
- prírubový kryt ako skutočný strojový prvok s funkčným vzťahom, priemyselne vyrobený

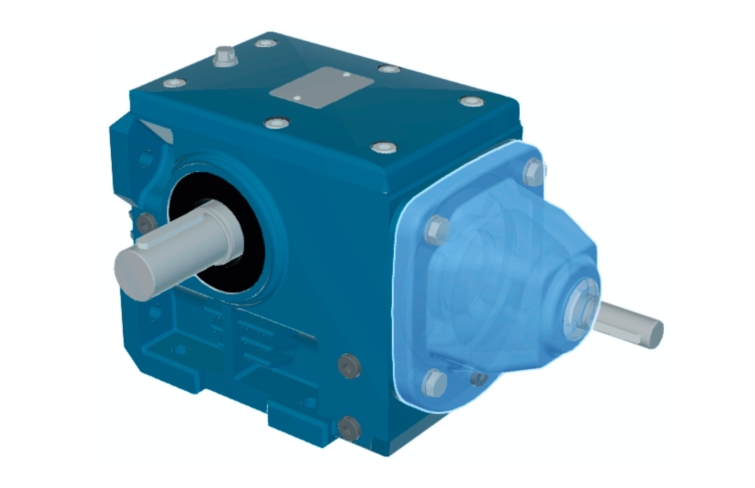

- originálny komponent z nácviku montáže čelného a závitovkového prevodu MT 123
- robustný úložný systém s označenou penovou vložkou
- digitálny multimediálny učebný materiál online v GUNT Media Center: E-Learningový kurz, kresby, pracovné listy – s riešeniami pre pedagogický personál
- online prístup do GUNT Media Center
Technické dáta
Testovaný objekt
- 1 prírubové puzdro: originálny komponent z čelného a závitovkového prevodu MT 123
- testovanie:
- dĺžky
- hĺbky
- priemerov
- niť
- drsnosť povrchu
- materiál: liatina EN- GJL -200
Testovacie vybavenie
- strmeň: 0…150 mm
- presnosť čítania: 0,05 mm
- trojbodový vnútorný mikrometer: 40…50 mm
- presnosť čítania: 0,005 mm
- s nastavovacím krúžkom podľa podľa DIN 2250 C, menovitý priemer 45 mm
- miera koncovky závitu: M 10x1
- povrchové porovnávacie dosky
- 6 hrubostí: Rz 16, Rz 32, Rz 63, Rz 125 , Rz 250 , Rz 500
Rozmery a hmotnosť
DxŠxV: 600x400x185mm (úložný systém)
Hmotnosť: cca. 6,5 kg
Vyžaduje sa pre prevádzku
Webový prehliadač a internetové pripojenie
