MG 100 Inštruktážna sada: montáž pomocou kolíkov

MG 100 Inštruktážna sada: montáž pomocou kolíkov

  • zoznámenie sa s rôznymi typmi kolíkov a ich špecifickými aplikáciami: drážkované kolíky, kolíky, rovné kolíky, kužeľové kolíky
  • oboznámenie sa s príslušnými normovými označeniami a pojmami vrátane grafického znázornenia
  • plánovanie a realizácia všetkých krokov v prostredí dielne
  • oboznámenie sa s typmi kolíkových spojov
  • práca s lícovaním a toleranciami

1 kompletná sada materiálu, rozložená na podnose
1 sada inštruktážneho materiálu

  • praktické workshopové cvičenie týkajúce sa čapových spojov
  • oboznámenie sa s rôznymi typmi kolíkov, ich špeciálnymi vlastnosťami a aplikáciami

Cvičná súprava poskytuje študentom materiál potrebný na to, aby sa systematicky učili, ako možno komponenty spájať dohromady profesionálnym spôsobom pomocou kolíkov. Ploché aj valcové časti sú spojené kolíkmi. Cvičenia odporúčame vykonávať v dielni, pretože všetky prípravy ako ryhovanie, vŕtanie, upínanie, vystružovanie a spájanie musí študent vykonať správnym a riadnym spôsobom.

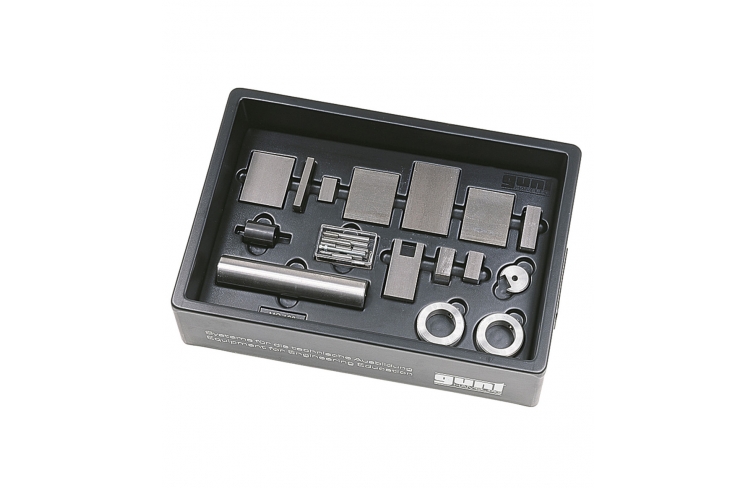

Materiál je prehľadne rozložený na plastovom podnose. Dobre štruktúrovaný inštruktážny materiál načrtáva všetky potrebné technické informácie a poskytuje sprievodcu cvičeniami krok za krokom.

Objednávacie číslo: 053.10000

Špecifikácia
  1. súbor materiálov pre dielenské cvičenia týkajúce sa čapových spojov
  2. spájanie plochých predmetov
  3. spájanie valcových predmetov
  4. vyťahovač špendlíkov
  5. všetky časti jasne rozložené na podnose
  6. viacnásobné stohovateľné zásobníky
Technické dáta

Priame kolíky: d=6, 8mm
Drážkované kolíky: d=3, 5, 8mm
Hmoždinky: d=5mm
Kužeľové kolíky: d=6, 8mm
Čapy: d=8 mm

Hriadeľ s nastavovacou manžetou: priemer hriadeľa: d=40 mm

Všetky časti sú vyrobené z ocele, niektoré s povrchovou úpravou z bronzu

Rozmery a hmotnosť

DxŠxV: 500x350x110 mm (zásobník)
Hmotnosť: cca. 14 kg

Objednávacie číslo: 053.10000
