MT 190.01 Montážne cvičenie: zber dát z testera materiálov
- interdisciplinárna a prepojovacia stavebnica z oblasti mechaniky a elektroniky
- plne funkčný systém zberu dát pre tester materiálov s USB pripojením a softvérom
- základy zberu dát: oboznámenie sa so snímačmi, elektronikou pre záznam a výstup nameraných hodnôt, rozhraniami, softvérom
- čítať a porozumieť technickej dokumentácii
- plánovať a vykonávať montážne kroky a postupnosti
- uvedenie do prevádzky a kontrola systému zberu dát po montáži
- systémová integrácia: pripojte tester materiálov a zber údajov
- spolu s MT 190
- zaznamenajte diagramy zaťaženia a predĺženia alebo diagramy napätia a deformácie
- pripravovať, zobrazovať a ukladať údaje
- výstupné diagramy na tlačiareň
1 súprava
1 sada nástrojov
1 sada príslušenstva
1 softvér GUNT + kábel USB

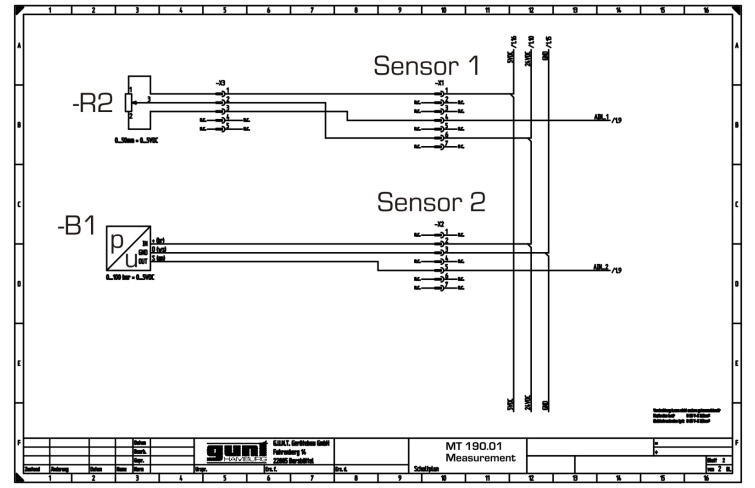

1 súbor inštruktážneho materiálu, ktorý pozostáva z: technického popisu systému, kompletnej sady výkresov so zoznamom dielov, schémy zapojenia, popisu procesov údržby a opráv, navrhovaných cvičení
voliteľné
MT 190 Tester montážnych materiálov
WP 300 Testovanie materiálov, 20 kN

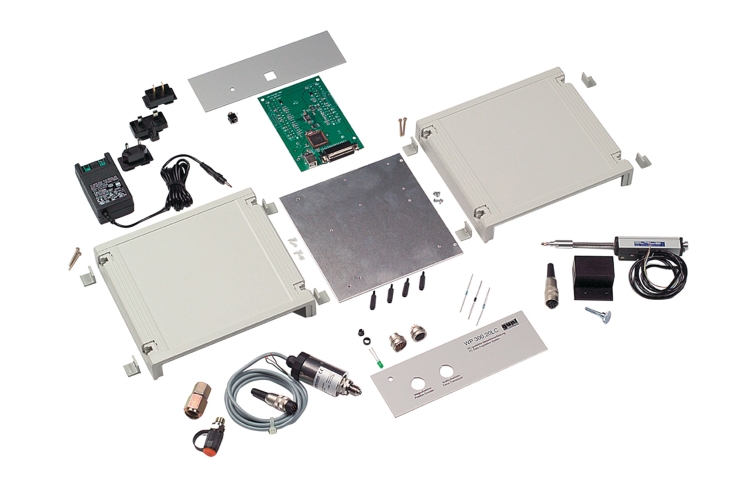

Jednotka MT 190.01 sa dodáva ako súprava a obsahuje všetky komponenty a materiály na zostavenie profesionálneho systému zberu dát. Montáž pozostáva z mechanickej konštrukcie a zapojenia podľa schémy zapojenia. Súčasťou sú všetky potrebné nástroje a pomôcky, ako aj rozsiahle učebné materiály.

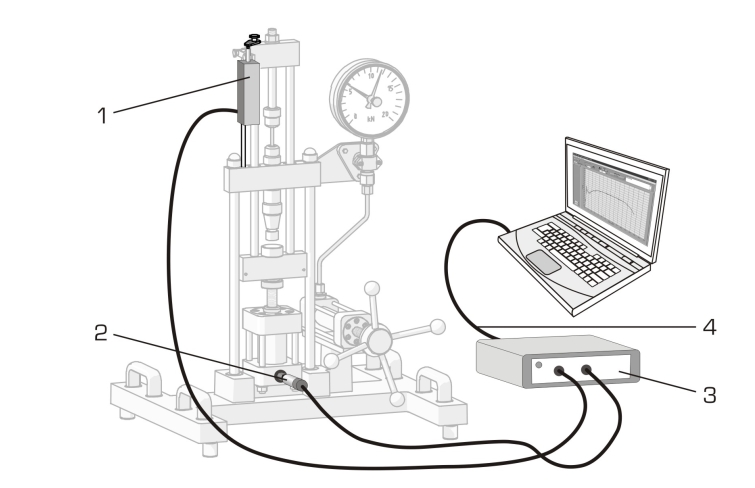

Zostavený systém MT 190.01 predstavuje skutočný, plne funkčný systém zberu dát a možno ho použiť na meranie tlaku (síl) a zmien dĺžky.
Tieto hodnoty sa ďalej spracúvajú na PC pomocou analytického softvéru. Systém zberu dát výrazne rozširuje možnosti projektu MT 190 . Oba projekty spolu dávajú moderný tester materiálov so zberom dát, ktorý je vhodný na rôzne experimenty.
Pomocou MT 190.01 sa študenti môžu naučiť pracovať na komplexnom projekte. Ide o plánovanie, implementáciu a kontrolu procesov súvisiacich s montážou, uvedením do prevádzky a opravou.
Objednávacie číslo: 051.19001
Špecifikácia
- súprava na zostavenie systému zberu dát pre tester materiálov
- časť GUNT Practice Line na montáž, údržbu a opravy
- lineárny potenciometer na meranie posunu
- meranie sily snímačom tlaku
- Softvér GUNT na zber dát cez USB pod Windows 10
- softvér na zaznamenávanie, prípravu a ukladanie diagramov napätia a deformácie
Technické dáta
Snímač tlaku na meranie sily
- 0…100 barov
Snímač posunutia
- 0…50 mm

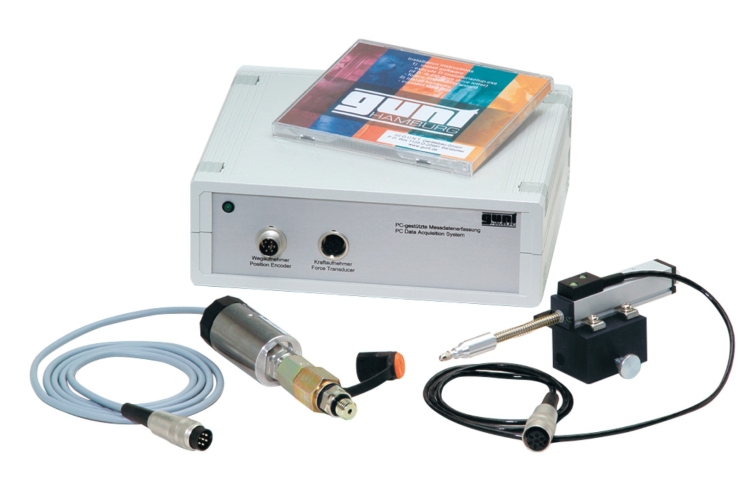

Merací zosilňovač s USB portom
- vstup: 0…5V
- rozlíšenie: 12bit
230V, 50Hz, 1 fáza
120V, 60Hz, 1 fáza; 230V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 225x200x75mm (merací zosilňovač)
Hmotnosť: cca. 5 kg
Vyžaduje sa pre prevádzku
PC s Windows
