MT 190 Montážne cvičenie: tester materiálov

MT 190 Montážne cvičenie: tester materiálov

  • súprava jednotky pre základné experimenty v testovaní materiálov
  • môže byť rozšírená o elektronický zber dát
  • časť GUNT Practice Line na montáž, údržbu a opravy
  • čítať a porozumieť technickej dokumentácii
  • plánovať a vykonávať montážne kroky a postupnosti
  • oboznámenie sa so strojovými prvkami a komponentmi
  • uviesť a skontrolovať tester materiálov po úspešnej montáži
  • plánovať, vykonávať a vyhodnocovať operácie údržby
  • analýza porúch: riešenie problémov, analýza porúch a náprava
  • po úspešnej montáži
    • ťahová skúška na kovových vzorkách
    • vykreslite diagramy rozšírenia zaťaženia
    • kompresný test
    • Skúška tvrdosti podľa Brinella

1 súprava
1 sada nástrojov
1 sada montážnych prípravkov
1 sada malých dielov
1 sada príslušenstva
1 sada vzoriek (4 vzorky pre ťahanie, 4 vzorky pre tvrdosť)
1 súbor inštruktážneho materiálu, ktorý pozostáva z: technického popisu systému, kompletnej sady výkresov so zoznamom dielov, popisu procesov údržby a opráv, navrhovaných cvičení

voliteľné

MT 190.01 Zber montážnych údajov pre tester materiálov
WP 300.02 Sada 4 vzoriek na ťahanie, Al, Cu, St, CuZn
WP 300.03 Súprava 4 vzoriek tvrdosti, Al, Cu, St, CuZn
WP 300.12 Meracia lupa na skúšku tvrdosti podľa Brinella
WP 300,70 Sada 4 kompresných vzoriek, sadra
WP 300.71 Sada 4 kompresných vzoriek, drevo
WP 300.72 Sada 4 kompresných vzoriek, plast

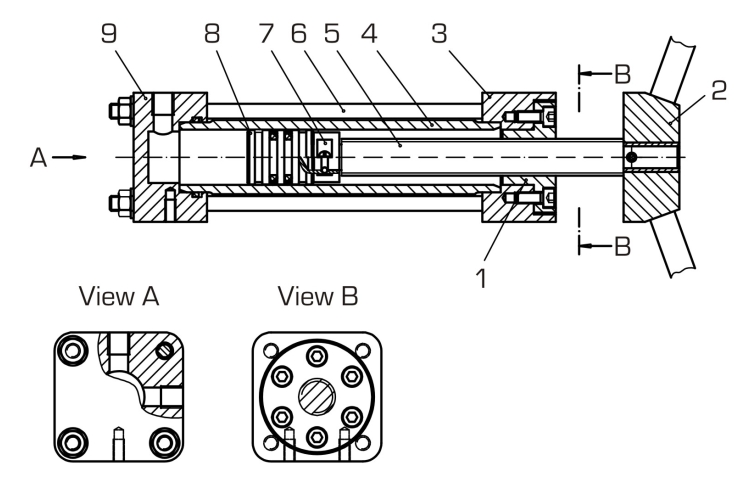

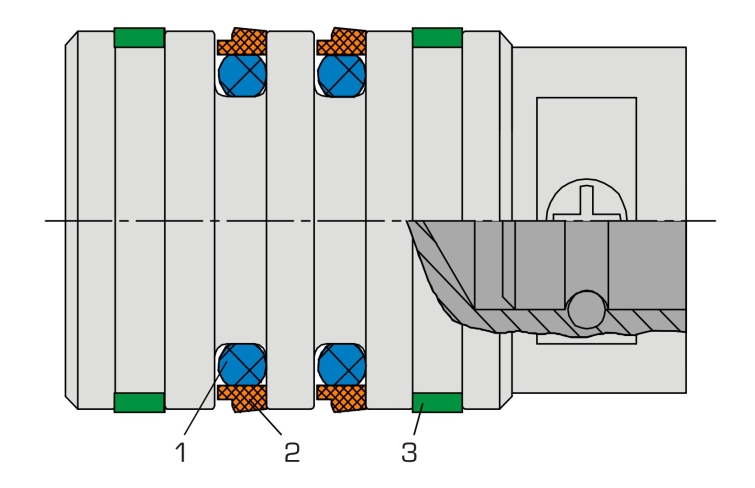

Jednotka MT 190 sa dodáva ako stavebnica a obsahuje všetky mechanické časti, meracie jednotky, hydraulické komponenty s tesnením a potrubný materiál so všetkými spojovacími časťami. Montáž pozostáva z mechanickej konštrukcie, hydraulickej zostavy oboch valcov a inštalácie potrubia. Súčasťou sú všetky potrebné nástroje a pomôcky, ako aj rozsiahle učebné materiály.

Montážna súprava MT 190.01 umožňuje získavanie údajov ako rozšírenie rozsahu experimentov. Pomocou MT 190 sa študenti môžu naučiť pracovať na komplexnom projekte. Ide o plánovanie, implementáciu a kontrolu procesov súvisiacich s montážou, uvedením do prevádzky a opravou.
Zostavená experimentálna jednotka MT 190 predstavuje skutočný, plne funkčný tester materiálov, ktorý možno použiť na vykonávanie ťahových skúšok, tlakových skúšok a skúšok tvrdosti podľa Brinella. Experimentálna jednotka bola vyvinutá špeciálne pre experimenty v malých skupinách a vyznačuje sa prehľadným dizajnom, jednoduchým ovládaním a príslušenstvom, ktoré sa ľahko vymieňa.

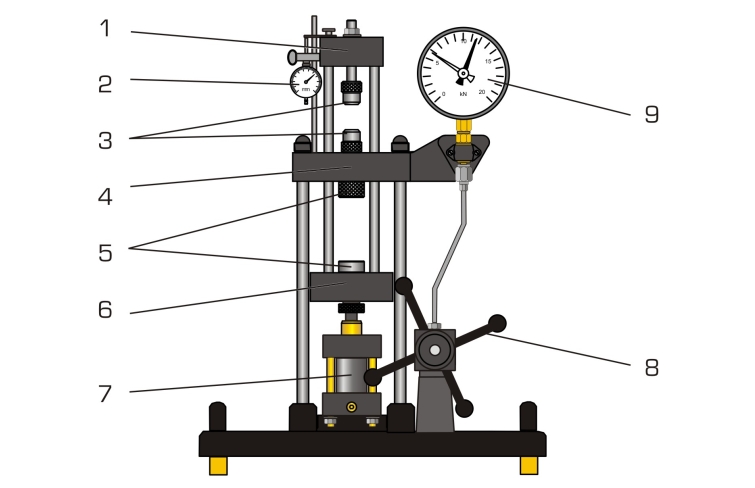

Ťahové vzorky sú upnuté medzi horným priečnikom a krížovou hlavou. Kompresné vzorky a vzorky tvrdosti sú zaistené medzi krížovou hlavou a spodným priečnikom. Skúšobná sila sa vytvára pomocou ručne ovládaného hydraulického systému a zobrazuje sa na veľkom silomere s indikátorom odporu. Číselníkový meradlo meria predĺženie vzoriek.

Objednávacie číslo: 051.19000

Špecifikácia
  1. montážna súprava testeru materiálov
  2. časť GUNT Practice Line na montáž, údržbu a opravy
  3. hydraulická zostava dvoch valcov
  4. montáž potrubia hydraulického systému
  5. klasické deštruktívne skúšky z oblasti skúšania materiálov: ťahové skúšky, tlakové skúšky, Brinellova skúška tvrdosti
  6. generovanie ťahových a tlakových síl
  7. sily generované ručne ovládaným hydraulickým systémom; nie je potrebné žiadne napájanie
  8. silomer, ukazovateľ s indikátorom ťahu
  9. číselník na určenie predĺženia
  10. vzorky tvrdosti: hliník, meď, oceľ, mosadz
  11. ťahové vzorky podľa DIN 50125: hliník, meď, oceľ, mosadz
  12. kompresné vzorky dostupné ako voliteľné: sadra WP 300,70 , drevo WP 300,71 , plast WP 300,72
  13. montážna súprava na zber údajov MT 190.01 dostupná ako voliteľná výbava
Technické dáta

Skúšobná sila: max. 20 kN
Zdvih: max. 45 mm
Voľný inštalačný priestor pre vzorky: 165 x 65 mm
Ťahové vzorky: B6x30mm, DIN 50125
Tvrdosť vzoriek: DxŠxV 30x30x10 mm
Guľa na testovanie tvrdosti: Ø 10 mm


Meracie rozsahy
  • sila: 0…20kN, delenie: 0,5kN
  • zdvih: 0…10 mm, delenie: 0,01 mm
Rozmery a hmotnosť

DxŠxV: 610x520x850 mm (zmontované)
Hmotnosť: cca. 53 kg

Objednávacie číslo: 051.19000
