RT 396 Testovacia stanica pre čerpadlá, ventily a armatúry

RT 396 Testovacia stanica pre čerpadlá, ventily a armatúry

  • vykresľovanie charakteristík priemyselných ventilov a armatúr
  • porovnanie rôznych ventilov a armatúr
  • vlastnosti odstredivého čerpadla
  • vlastnosti odstredivého čerpadla
  • správanie počas prevádzky a funkcie
    • guľový ventil
    • škrtiaci ventil
    • uzatvárací ventil
    • klinový posúvač
    • ovládací ventil
    • bezpečnostný ventil
    • lapač nečistôt
  • charakteristiky ventilov
  • určenie hodnoty K vs regulačného ventilu
  • tlakové straty na zachytávači nečistôt v závislosti od filtra a jeho zaťaženia
  • plánovanie, vykonávanie a hodnotenie operácií údržby a opráv
  • čítanie a pochopenie technických výkresov a prevádzkových pokynov

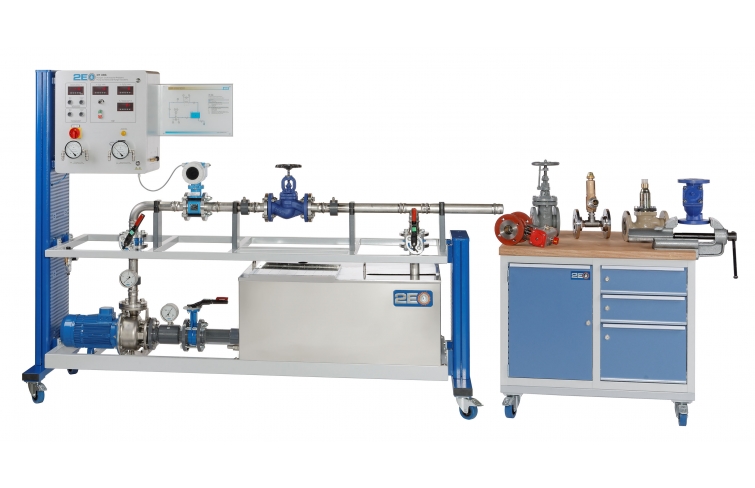

1 trenažér s odstredivým čerpadlom
1 regulačný ventil, 1 zachytávač nečistôt, 1 poistný ventil, 1 uzatvárací ventil, 1 guľový ventil, 1 škrtiaci ventil, 1 klinový posúvač
1 pracovný stôl s náradím a hadicami
1 sada inštruktážneho materiálu

RT 396 umožňuje porovnávať charakteristiky rôznych ventilov a armatúr. Typické druhy ventilov a armatúr sú zastúpené guľovým ventilom, škrtiacou klapkou, posúvačom, uzatváracím ventilom a regulačným ventilom. Skúma sa aj poistný ventil a lapač nečistôt. Všetky ventily a armatúry sú prírubové a môžu byť inštalované v časti potrubia s premenlivou dĺžkou. Potrubie je súčasťou uzavretého vodného okruhu. Body merania tlaku pred a za ventilom a skúšanou armatúrou sú prepojené manometrom diferenčného tlaku. Tento manometer je vybavený tlakovým spínačom, ktorý aktivuje výstražnú kontrolku, ak je rozdiel tlaku nadmerný, napríklad keď je filter upchatý. Elektromagnetický snímač prietoku umožňuje presné zaznamenávanie prietokov.

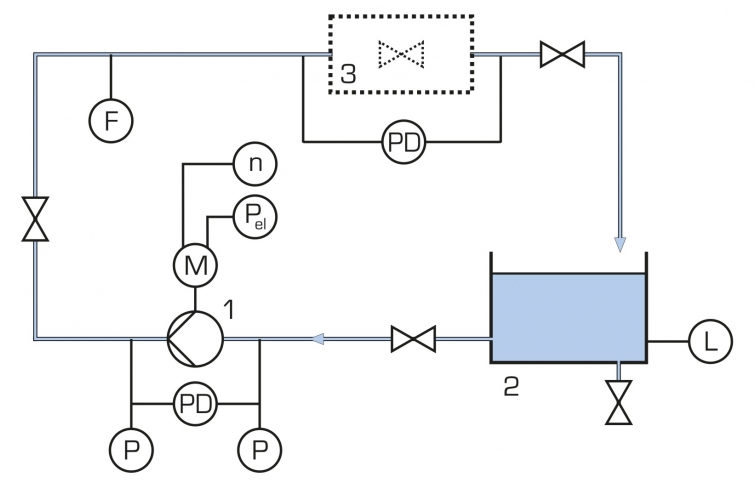

Uzavretý vodný okruh obsahuje tri škrtiace ventily na izoláciu čerpadla a na nastavenie tlaku pred a za skúšobnou armatúrou. Zaznamenávajú a zobrazujú sa rozdielové tlaky na čerpadle a testovacej armatúre, spotreba energie a rýchlosť čerpadla a prietok a uhol otvorenia regulačného ventilu. Namerané údaje možno použiť aj na vykreslenie charakteristík čerpadla.

Súčasťou je zverák na samostatnom pracovnom stole pre údržbárske a montážne práce. Súčasťou pracovného stola sú aj potrebné nástroje a spojovacie hadice.

Objednávacie číslo: 080.39600

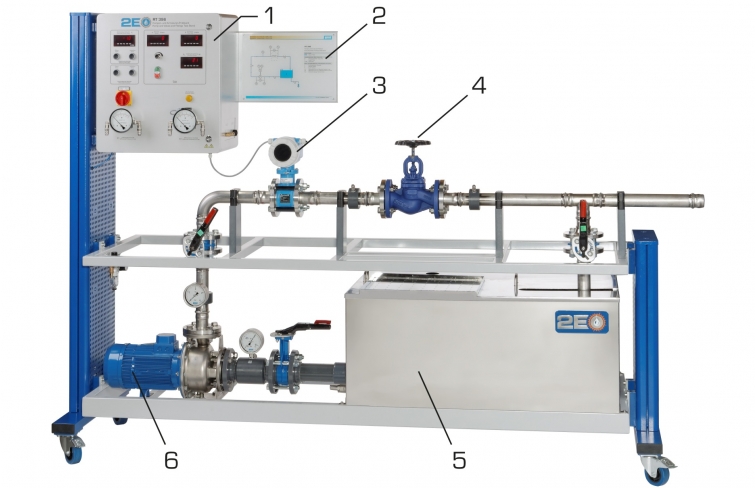

Špecifikácia
  1. trenažér na testovanie rôznych ventilov a armatúr
  2. inštalácia skúšobnej armatúry v časti potrubia s premenlivou dĺžkou
  3. odstredivé čerpadlo s premenlivou rýchlosťou cez frekvenčný menič
  4. jemný regulátor tlaku upravuje tlak stlačeného vzduchu
  5. kryt nádrže ako zberná miska pod testovacím zariadením
  6. manometre na vstupe a výstupe odstredivého čerpadla
  7. body merania tlaku pred a za skúšobným zariadením pre diferenčný tlakový manometer s tlakovým spínačom
  8. digitálne zobrazenie prietoku, výkonu, rýchlosti, polohy regulačného ventilu
Technické dáta

Odstredivé čerpadlo

  • príkon: 4kW
  • max. prietok: 72 m 3 /h
  • max. výška: 26,5m
  • rýchlosť: 1450…2900 min -1

Zásobná nádrž s krytom: objem: 400L

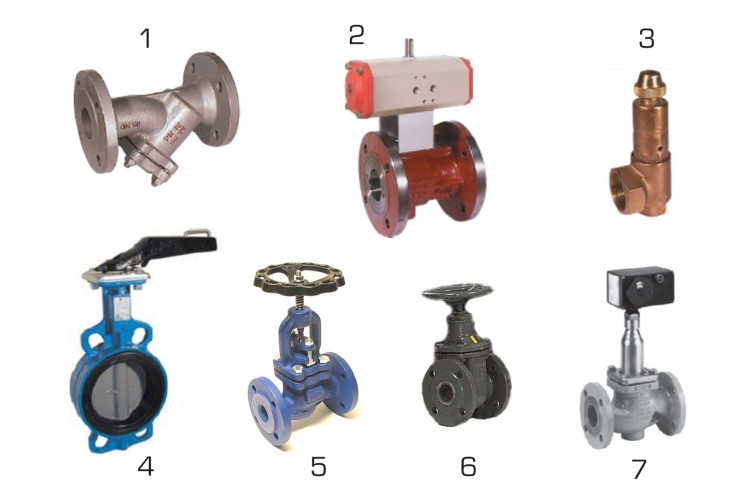

Skúšobné ventily a armatúry:

  • poistný ventil 1”, 1,5 bar
  • uzatvárací ventil DN50 / PN16
  • guľový ventil s pneumatickým pohonom DN50
  • klapka DN50 / PN16
  • klinový posúvač DN50 / PN16
  • elektrický regulačný ventil DN50 / PN16
  • lapač nečistôt DN50 / PN16 s 2 filtračnými vložkami


Meracie rozsahy
  • manometer diferenčného tlaku: 0…2,5bar / 0…4bar
  • manometer: 0…4bar / -1…0,6bar
  • prietok: 35…1100L/min
  • rozsah otvorenia regulačného ventilu: 0…100%
  • výstupný výkon: 0…4000W
  • rýchlosť: 0…2900 min -1

400V, 50Hz, 3 fázy
400V, 60Hz, 3 fázy

Rozmery a hmotnosť

DxŠxV: 2510x790x1900 mm (testovací stojan)
Hmotnosť: cca. 245 kg (testovací stojan)
DxŠxV: 1200x670x1100 mm (pracovný stôl)
Hmotnosť: cca. 100 kg (pracovný stôl)

Vyžaduje sa pre prevádzku

Prívod stlačeného vzduchu 8bar

Objednávacie číslo: 080.39600
