FT 901 Súprava vrtákov

FT 901 Súprava vrtákov

  • oboznámenie sa s kľúčovými vŕtacími nástrojmi používanými v strojárstve a ich špecifickou aplikáciou
  • skúmanie geometrie rezu
    • rezný uhol
    • uhol vôle
    • nesprávny profil frézy

1 kompletná súprava položená na podnose
1 sada inštruktážneho materiálu

  • komplexná inštruktážna súprava kľúčových vŕtacích nástrojov používaných v strojárstve

Súprava slúži predovšetkým na prezeranie a informačné účely. Cvičenia alebo experimenty je možné vykonávať len v obmedzenom rozsahu.

Obsahuje 19 rôznych vrtákov, vrátane špeciálnych typov, napr. stredový vrták alebo kužeľový kolík. Okrem toho je súčasťou dodávky kužeľový hriadeľ a príslušný kľúč, ako aj posuvné meradlo. Na niektorých vrtákoch bola zámerne zmenená geometria rezu, aby bolo možné demonštrovať vplyv uhla rezu a uhla vôle.

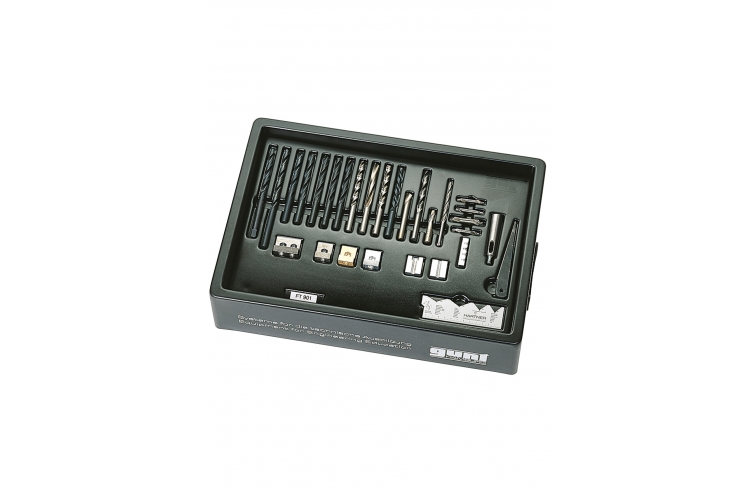

Súprava je prehľadne rozložená na plastovom podnose.

Objednávacie číslo: 054.90100

Špecifikácia
  1. ukážková kolekcia vŕtacích nástrojov
  2. obsah: 19 rôznych vrtákov, 7 obrobkov so vzorovými rezmi, 1 kužeľový hriadeľ MK1 s kľúčom a špirálový vrták brúsna mierka na kontrolu uhla hrotu
  3. všetky časti prehľadne rozložené na plastovom podnose
  4. viacnásobné stohovateľné zásobníky
Technické dáta

14 špirálových vrtákov: D=10mm
1 spodný špirálový vrták: D=5mm
4 stredové vrtáky: D=2,5mm

Rozmery a hmotnosť

DxŠxV: 500x350x110 mm (zásobník)
Hmotnosť: cca. 6 kg

Objednávacie číslo: 054.90100
