FT 102 Tréningový systém: Rezné sily počas sústruženia

FT 102 Tréningový systém: Rezné sily počas sústruženia

  • meranie síl pri otáčaní
    • vplyv rýchlosti otáčania, rýchlosti posuvu, pohybu posuvu, podmienok mazania a chladenia
  • vplyv reznej geometrie sústružníckeho nástroja
  • vplyv obrábaného materiálu

1 meracie zariadenie pre sústružnícke experimenty, obsahujúce tenzometrický zosilňovač a prevodník
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

  • meranie síl pôsobiacich na sústruhový nástroj

voliteľné

WP 300.09 Laboratórny vozík

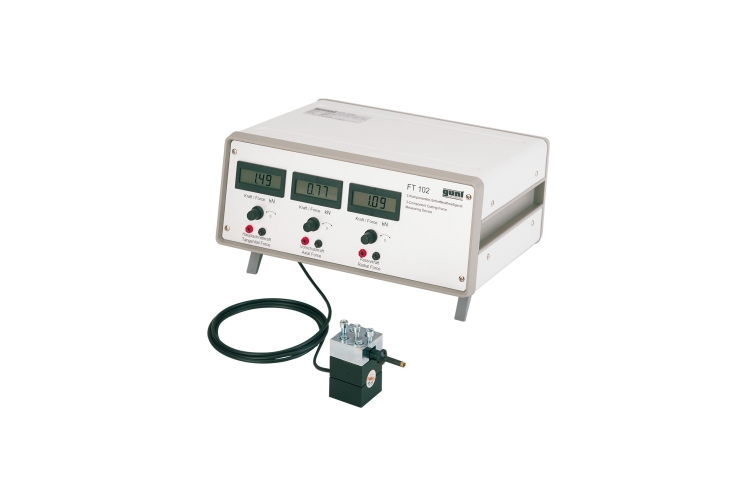

Skúmanie rezných síl počas sústruženia je základom výučby techniky rezania. Zostava obsahuje prevodník, ktorý tiež drží sústruhový nástroj, a zosilňovaciu jednotku s digitálnymi displejmi. Sily, ktoré pôsobia na sústruhový nástroj pri obrábaní, sa merajú v troch smeroch: rezná sila, posuvná sila a pasívna sila. Trojzložkové zariadenie na meranie sily využíva tenzometrický systém. Zosilňovacia jednotka napája mostíky tenzometrov a zobrazuje namerané hodnoty na troch digitálnych displejoch.

Experimenty sa musia vykonávať v dielenskom prostredí, pretože je potrebný vhodný sústruh.

Objednávacie číslo: 054.10200

Špecifikácia
  1. trojzložkový prístroj na meranie sily na rezné pokusy pri sústružení
  2. držiak sústružníckeho nástroja implementovaný ako prevodník s tenzometrickým systémom
  3. tenzometrická zosilňovacia jednotka s 3 digitálnymi displejmi pre sily
  4. prevodník s krytom odolným voči striekajúcej vode
  5. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Snímač sily

  • počet silových osí: 3 (x,y,z)
  • rozsah merania: ±5kN
  • preťažiteľnosť do: ±6,5kN
  • medzné zaťaženie: ±8kN
  • nelinearita: <1%
  • napájanie: 10VDC

Tenzometer v konfigurácii plného mostíka


230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 360x350x160mm (merací zosilňovač)
Hmotnosť: cca. 6 kg

Vyžaduje sa pre prevádzku

Odporúča sa PC s Windows

Objednávacie číslo: 054.10200
