FT 200 Tvarovanie ohýbaním

FT 200 Tvarovanie ohýbaním

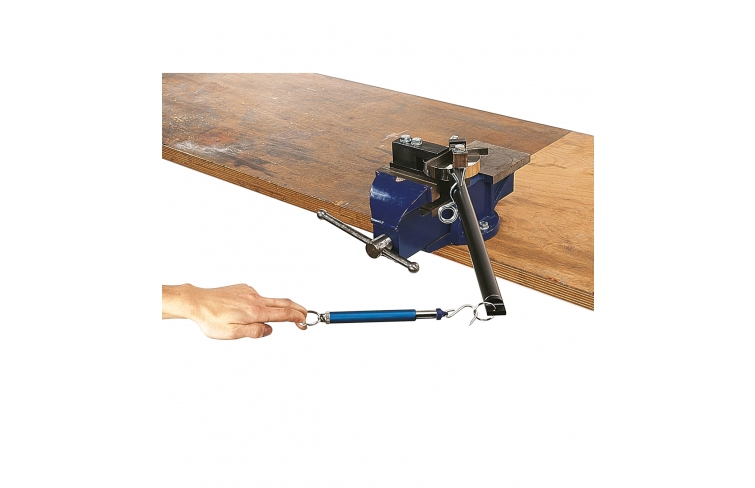

Obrázok ukazuje experimentálne nastavenie vo zveráku (nie je súčasťou dodávky).

Obrázok ukazuje experimentálne nastavenie vo zveráku (nie je súčasťou dodávky).

  • deformačné experimenty na plochých rezoch
  • meranie deformačnej sily
    • vplyv polomeru ohybu, uhla ohybu, materiálu

1 ohýbacie zariadenie s pákou a lištou
1 zariadenie na meranie sily
1 sada vzoriek
1 sada inštruktážneho materiálu

  • trvalá deformácia plochých tyčí
  • meranie deformačných síl

Experimentálne usporiadanie umožňuje základné experimentovanie v mechanike deformácie. Ploché tyče je možné trvalo deformovať pomocou jednoduchého ohýbacieho zariadenia. Potrebná deformačná práca, napr. na vytvorenie uhla 90°, sa v experimente zaznamená pomocou systému merania sily. Pomocou tohto experimentu je možné skúmať celý rad rôznych materiálov a polomerov ohybu. Experimenty by sa mali vykonávať v dielenskom prostredí, pretože ohýbacie zariadenie musí byť upnuté do zveráka. Dodáva sa vhodné zariadenie na meranie sily a široký sortiment vzoriek.

Objednávacie číslo: 054.20000

Špecifikácia
  1. experimentálne nastavenie pre deformačné experimenty na plochých rezoch
  2. ohýbacie zariadenie na vloženie do zveráka
  3. zariadenie na meranie deformačných síl
  4. otočný výlisok umožňujúci 4 rôzne polomery ohybu
  5. deformačné sily na páku do 200N
Technické dáta

Ohýbacie zariadenie

  • dĺžka páky: 500 mm
  • stupnica uhla ohybu: 15…90°

Ohnite vzorky

  • prierez: 10x6mm
  • materiál: oceľ, meď, mosadz, hliník

Zariadenie na meranie sily: 200N
Polomery ohybu: R1, R2, R4, R8

Rozmery a hmotnosť

DxŠxV: 640x120x100 mm
Hmotnosť: cca. 10 kg

Vyžaduje sa pre prevádzku

1 zverák

Objednávacie číslo: 054.20000
