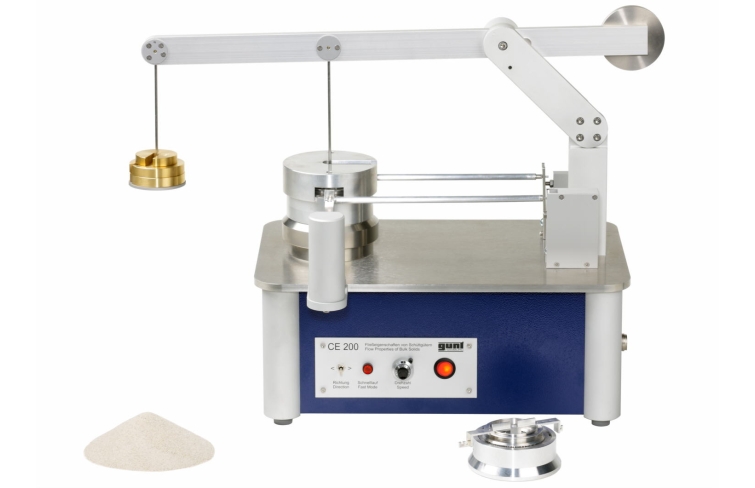

CE 200 Tokové vlastnosti sypkých látok

CE 200 Tokové vlastnosti sypkých látok

  • zaznamenávanie charakteristík šmykovej sily sypkých látok
  • miesto výnosu a návrh miesta výnosu steny
  • stanovenie tokových vlastností
    • tlaková sila
    • vnútorné trenie
    • hustota
    • uhol trenia steny
  • stanovenie optimálnej geometrie násypky sila na sypké látky

1 experimentálna jednotka
1 strižný článok
1 šmyková bunka so vzorkou materiálu steny
1 nóniové meradlo
1 softvér GUNT + kábel USB
1 vyhodnocovací softvér
1 baliaca jednotka sypkého materiálu
1 zostatok
1 sada inštruktážneho materiálu

  • stanovenie tokových vlastností sypkých látok pomocou prstencového šmykového testera pre návrh síl
  • jednoduchá manipulácia založená na neobmedzenom posuve strihu
  • profesionálny hodnotiaci softvér

voliteľné

WP 300.09 Laboratórny vozík

Tokové vlastnosti prášku alebo sypkej pevnej látky určujú, ako sa správa počas manipulácie. Napríklad materiál môže nepravidelne vytekať zo síl alebo sa môže zastaviť tok sypkej hmoty. Aby sa predišlo týmto problémom v praxi, silá môžu byť navrhnuté na základe meraní pomocou šmykových testerov, ako je Jenike šmykový tester alebo prstencový šmykový tester.

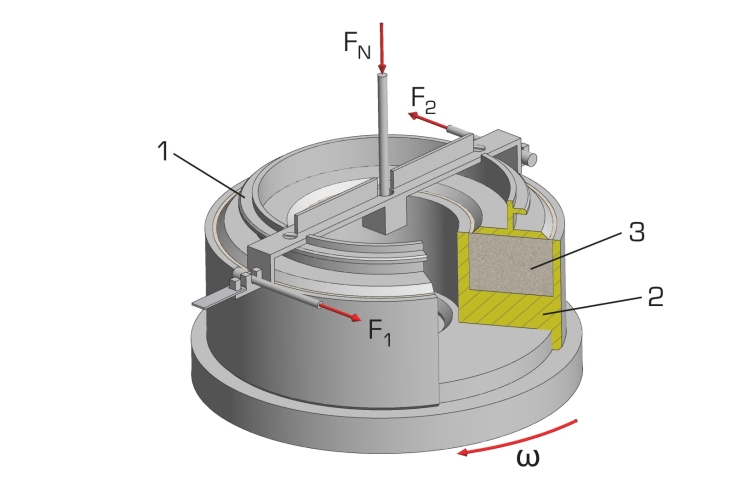

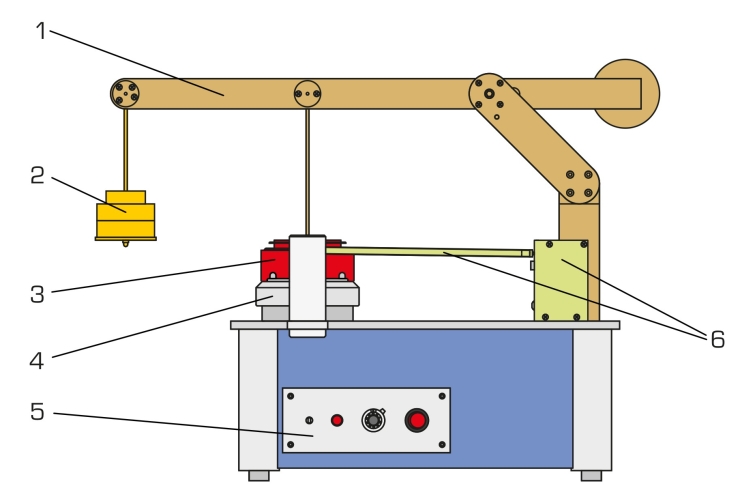

V prstencovom šmykovom testeri je objemová vzorka obsiahnutá v prstencovom šmykovom článku. Cez veko sa na vzorku pôsobí normálnou silou. Túto normálovú silu vytvára záves, na ktorom je zavesené premenlivé závažie. Motor pohybuje šmykovou bunkou vzhľadom na veko, aby aplikoval strih na vzorku. Na zhutnenie (predstrihnutie) je vzorka vystavená veľkej normálovej sile. Elektronicky zosilnený snímač sily meria šmykové sily, ktoré sú potom zaznamenávané softvérom na zber údajov v priebehu času. Po predbežnom strihaní sa vykoná strihanie až do porušenia so zníženou normálovou silou (meranie pevnosti) a softvér sa tiež zaznamená. Z charakteristík šmykovej sily možno určiť vlastnosti, ako je pevnosť v tlaku a vnútorné trenie sypkej hmoty. Na stanovenie hustoty sypkej hmoty sa objem objemovej vzorky zisťuje zaznamenávaním spúšťania veka pomocou posuvného meradla. Aby sa zohľadnil aj vplyv materiálu steny násypky na výstupné správanie, vykoná sa samostatné meranie s prstencovou vzorkou materiálu steny.

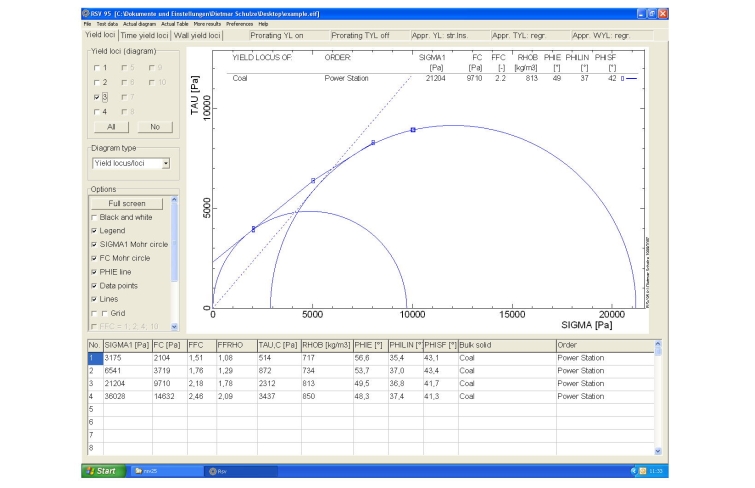

Na určenie tokových vlastností z experimentálnych výsledkov je k dispozícii vyhodnocovací softvér. Identifikované prietokové vlastnosti sa používajú na určenie optimálnej geometrie výsypného zásobníka sila. Trenažér CE 210 je určený na praktické overenie výsledkov návrhu získaných z hľadiska hmotnostného prietoku/lievikovitého prietoku. Prstencový šmykový tester a vyhodnocovací softvér vyvinul Prof. Dr. Schulze (z Braunschweig / Wolfenbüttel University of Applied Sciences) .

Objednávacie číslo: 083.20000

Špecifikácia
  1. návrh síl na sypké látky pomocou kruhového šmykového testera
  2. 1 strihová bunka v tvare prstenca na určenie lokusov výťažku
  3. 1 šmyková bunka v tvare prstenca so vzorkou materiálu steny na určenie lokusov prieťažnosti steny
  4. strihanie vzorky sypkej pevnej látky motorickou rotáciou šmykovej bunky
  5. vertikálne zaťaženie vzorky cez veko v tvare prstenca so závažím
  6. snímač sily na meranie šmykových síl
  7. posuvné meradlo na meranie zmeny výšky a hustoty objemovej vzorky
  8. Softvér GUNT na zber dát cez USB pod Windows 10
  9. Softvér GUNT na zaznamenávanie charakteristík šmykovej sily
  10. vyhodnocovací softvér na určenie relevantných parametrov sypkej hmoty
Technické dáta

Šmyková bunka

  • objem vzorky: cca. 70 cm 3
  • materiál: hliník

Šmyková bunka so vzorkou materiálu steny

  • objem vzorky: cca. 15 cm 3
  • materiál: hliník

Motor

  • spotreba energie: max. 75 W
  • rýchlosť: 500…3000 min -1

1 sada závaží

  • 4x 500 g
  • 2x 200 g
  • 2x 100 g
  • 2x 50 g


Meracie rozsahy
  • sila: 0…40N
  • vyváženie: 0…1000 g

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 400x240x330 mm
Hmotnosť: cca. 18 kg

Vyžaduje sa pre prevádzku

PC s Windows

Objednávacie číslo: 083.20000
