ET 170 Elektrické poruchy v jednoduchých klimatizačných systémoch
- simulácia jednoduchého klimatizačného systému s kompresorom, ventilátorom a termostatom
- prieskum kľúčových elektrických komponentov z klimatizačnej techniky
- simulácia 15 porúch
- elektrotechnický návrh a princíp činnosti jednoduchých klimatizačných systémov
- čítať a pochopiť schémy elektrických obvodov
- návrh a prevádzka elektrických komponentov v klimatizačnom systéme
- štartovací kondenzátor
- štartovacie relé
- ochrana proti prehriatiu
- hlavný stykač
- automatická poistka
- vypínač
- prepínač rýchlosti
- termostat
- vyhľadávanie porúch na elektrických komponentoch
- v nečinnom stave
- pod sieťovým napätím
1 experimentálna jednotka
1 multimeter
1 sada inštruktážneho materiálu
voliteľné
WP 300.09 Laboratórny vozík
Identifikácia elektrických porúch v klimatizačných systémoch si vyžaduje komplexné znalosti. Tieto znalosti zahŕňajú návrh a prevádzku jednotlivých elektrických komponentov, ako aj čítanie schém zapojenia. ET 170 pomáha získať tieto znalosti.
ET 170 demonštruje elektrický obvod jednoduchého klimatizačného systému, ktorý pozostáva najmä z kompresora chladiva a ventilátora na chladiči vzduchu. Riadiace obvody sú skutočne prítomné. Simuluje sa kompresor a motor ventilátora.
Kompresor je riadený termostatom. Pomocou predradníka je možné prepínať otáčky motora ventilátora v dvoch stupňoch. Štart motora kompresora prebieha cez rozbehové relé a rozbehový kondenzátor.
Typické ochranné zariadenia, ako je istič, dopĺňajú elektrický obvod. Prevádzkový stav kompresora a ventilátora simulovaných komponentov je indikovaný kontrolkami v schéme zapojenia na prednom paneli.
Je možná simulácia 15 rôznych porúch, ako je prasknutie cievky v motore alebo chybný spínací kontakt. Na indikáciu poruchy sa pomocou multimetra kontrolujú napätia a odpory na laboratórnych konektoroch. Znázornenie schémy zapojenia na prednom paneli uľahčuje priraďovanie meracích bodov.
Špecifikácia
- experimentálna jednotka z praktickej série GUNT pre školenie mechatronických inžinierov pre chladiareň
- simulácia elektrického obvodu jednoduchého klimatizačného systému na chladenie
- reálne riadiace obvody s elektrickými komponentmi, simulované zaťažovacie obvody
- elektrická simulácia kompresora a ventilátora
- regulácia teploty pomocou termostatu a kompresora
- ventilátor s 2 nastaviteľnými rýchlosťami
- prevádzkové stavy simulovaných komponentov indikované kontrolkami v schéme zapojenia
- schéma zapojenia zobrazená na prednom paneli
- identifikácia 15 porúch: multimeter meria napätia alebo odpory na laboratórnych konektoroch
Technické dáta
Simulovaný kompresor
- štartovací prúd: >3A
Elektrické komponenty pre kompresor
- štartovací kondenzátor
- štartovacie relé
- ochrana proti prehriatiu (bimetalická)
Elektrické komponenty pre ventilátor
- vypínač
- prepínač rýchlosti
Termostat: -5…35°C
Všeobecné bezpečnostné zariadenia
- hlavný stykač
- automatická poistka
230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné
Rozmery a hmotnosť
DxŠxV: 900x400x650 mm
Hmotnosť: cca. 30 kg
![Návrh laboratória chladenia a klimatizácie](/images/wissen_thumbs/253_en-GB.jpg)
![WP 300.09 Laboratórny vozík](/images/datasheet/169/ET-170-WP-300.09-Laboratory-trolley-products_list_small-gunt-169-foto_totale.jpg)

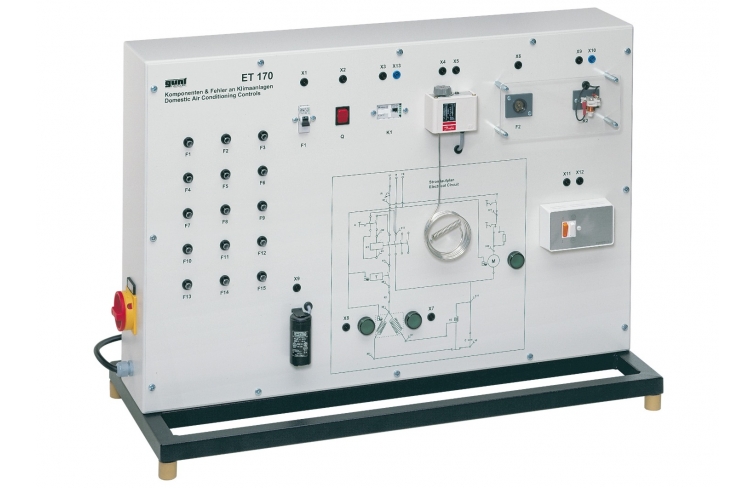

![](/images/datasheet/169/ET-170-Electrical-faults-in-simple-air-conditioning-systems-products_list_small-gunt-169-foto_totale.jpg)

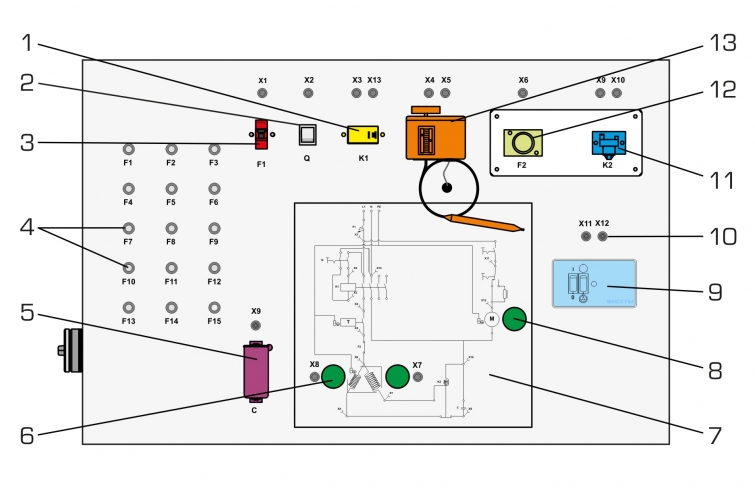

![1 hlavný stýkač, 2 hlavné vypínače, 3 automatická poistka, 4 tlačidlá pre poruchy, 5 spúšťacích kondenzátorov, 6 kontroliek pre simulovaný kompresor, 7 schém zapojenia, 8 kontroliek pre simulovaný ventilátor, 9 spínačov ventilátorov, 10 laboratórnych konektorov, 11 štartovacích- hore relé, 12 ochrana proti prehriatiu, 13 termostat](/images/datasheet/169/ET-170-Electrical-faults-in-simple-air-conditioning-systems-products_list_small-gunt-169-zeichnung.jpg)

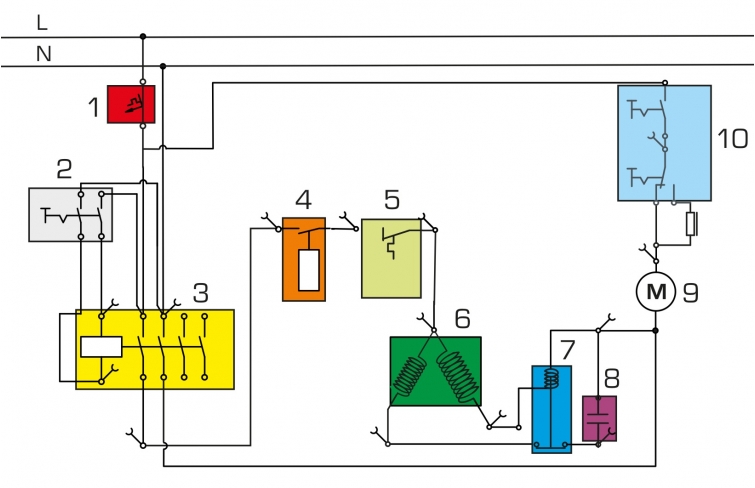

![1 automatická poistka, 2 hlavné vypínače, 3 hlavné stykače, 4 termostat, 5 ochrana proti prehriatiu, 6 simulovaný kompresor, 7 spúšťacie relé, 8 spúšťací kondenzátor, 9 simulovaný ventilátor, 10 vypínač ventilátora](/images/datasheet/169/ET-170-Electrical-faults-in-simple-air-conditioning-systems-products_list_small-gunt-169-zeichnung_einzelheit_1.jpg)

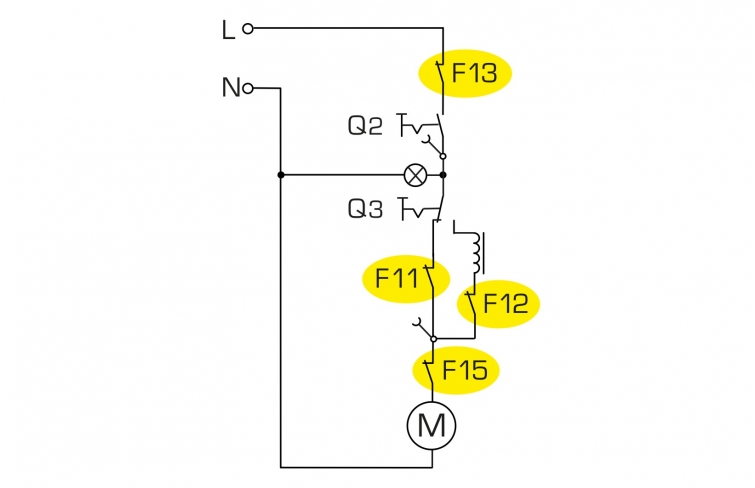

![Poruchy ventilátora: F11 chybná vysoká rýchlosť, F12 porucha nízkej rýchlosti, F13 žiadne napájanie, F15 chybný motor ventilátora](/images/datasheet/169/ET-170-Electrical-faults-in-simple-air-conditioning-systems-products_list_small-gunt-169-zeichnung_einzelheit_2.jpg)
