ET 172 Elektrické poruchy kompresorov chladiva

ET 172 Elektrické poruchy kompresorov chladiva

  • skutočný kompresor chladiva z praxe
  • skúmanie dôležitých elektrických komponentov z chladenia
  • simulácia 15 porúch
  • elektrické pripojenie kompresorov chladiva
  • čítať a pochopiť schémy elektrických obvodov
  • návrh a prevádzka elektrických komponentov kompresora chladiva
    • štartovací kondenzátor
    • štartovacie relé
    • prevádzkový kondenzátor
    • ochrana proti prehriatiu
    • hlavný stykač
    • automatická poistka
  • vyhľadávanie porúch na elektrických komponentoch
    • v nečinnom stave
    • pod sieťovým napätím

1 experimentálna jednotka

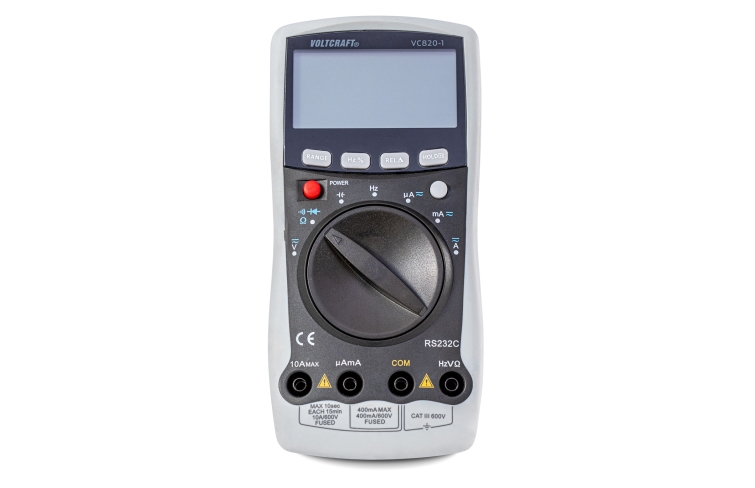

1 multimeter
1 sada inštruktážneho materiálu

voliteľné

WP 300.09 Laboratórny vozík

Identifikácia elektrických porúch v chladiacich systémoch si vyžaduje komplexné znalosti. Tieto znalosti zahŕňajú návrh a prevádzku jednotlivých elektrických komponentov, ako aj čítanie schém zapojenia. ET 172 pomáha získať tieto znalosti.

Elektrické komponenty pre spustenie a prevádzku kompresora chladiva sú prehľadne viditeľne usporiadané v priehľadnej vitríne a už zapojené. Skúma sa kondenzátor a štartovacie relé potrebné pre motor. Typické ochranné zariadenia, ako je istič a automatická poistka, sú tiež dobre viditeľné.

Je možná simulácia 15 rôznych porúch, napr. prasknutie cievky v motore, skrat v prevádzkovom kondenzátore alebo zvárané kontakty v štartovacom relé. Na indikáciu poruchy sa pomocou multimetra kontrolujú napätia a odpory na laboratórnych konektoroch. Znázornenie schémy zapojenia na prednom paneli uľahčuje priraďovanie meracích bodov.

Špecifikácia

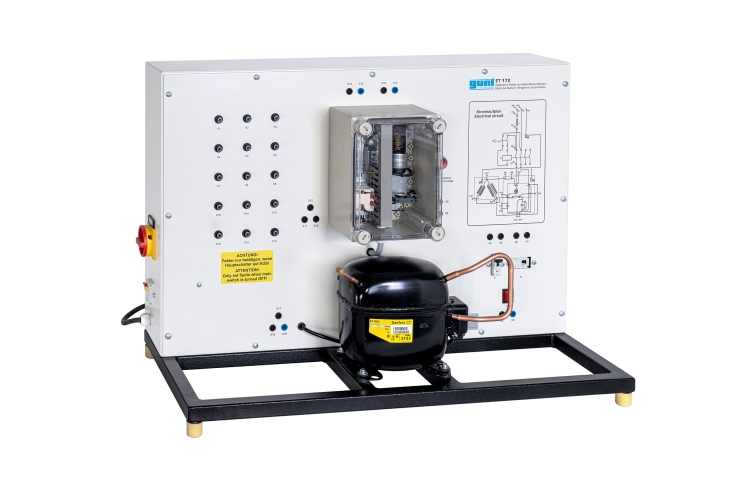

  1. experimentálna jednotka z praktickej série GUNT pre školenie mechatronických inžinierov pre chladiareň
  2. skúmanie elektrických komponentov pre prevádzku kompresora chladiva
  3. skutočný kompresor chladiva z praxe
  4. elektrické komponenty pre štart a prevádzku kompresora usporiadané v priehľadnej rozvodnej skrini
  5. všeobecné bezpečnostné zariadenia namontované jasne viditeľné

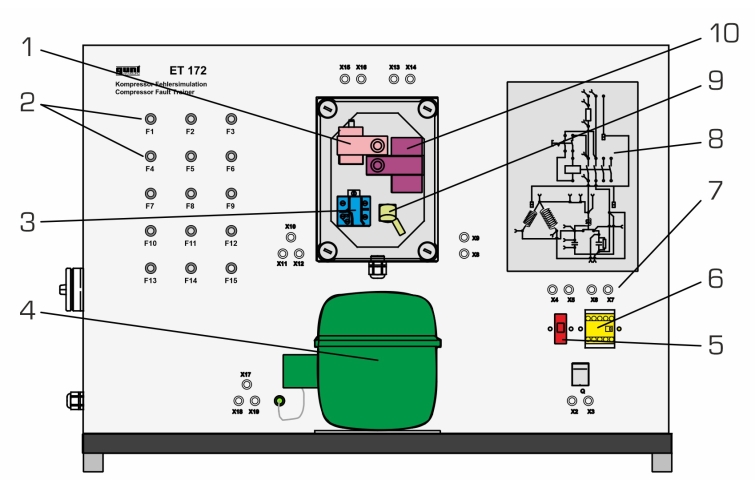

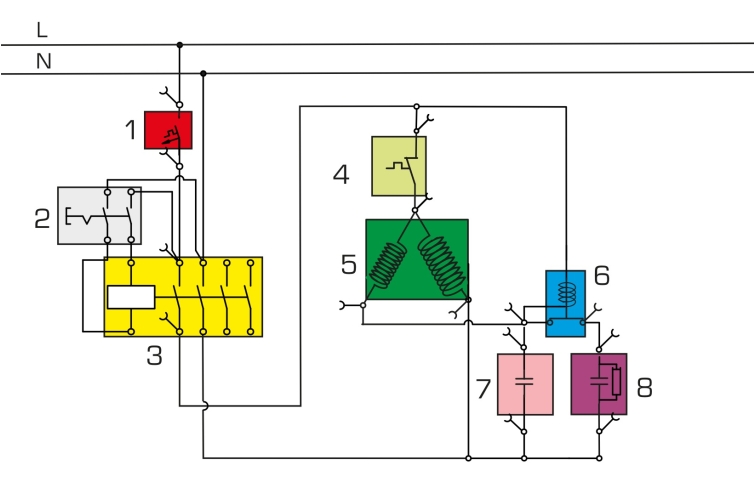

  6. schéma zapojenia zobrazená na prednom paneli

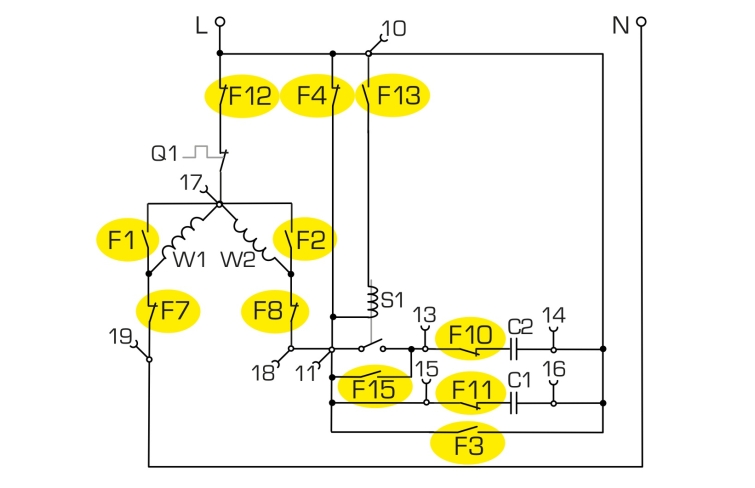

  7. identifikácia 15 porúch: multimeter meria napätia alebo odpory na laboratórnych konektoroch
  8. chladivo R449A, GWP : 1397
Technické dáta

Kompresor chladiva

  • spotreba energie: cca. 870 W

Elektrické komponenty pre kompresor

  • štartovací kondenzátor
  • štartovacie relé
  • prevádzkový kondenzátor
  • ochrana proti prehriatiu (bimetalická)

Všeobecné bezpečnostné zariadenia

  • hlavný stykač
  • automatická poistka

Chladivo

  • R449A
  • GWP : 1397
  • objem náplne: 80g
  • CO 2 -ekvivalent: 0,1t


230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 900x400x650 mm
Hmotnosť: cca. 60 kg
