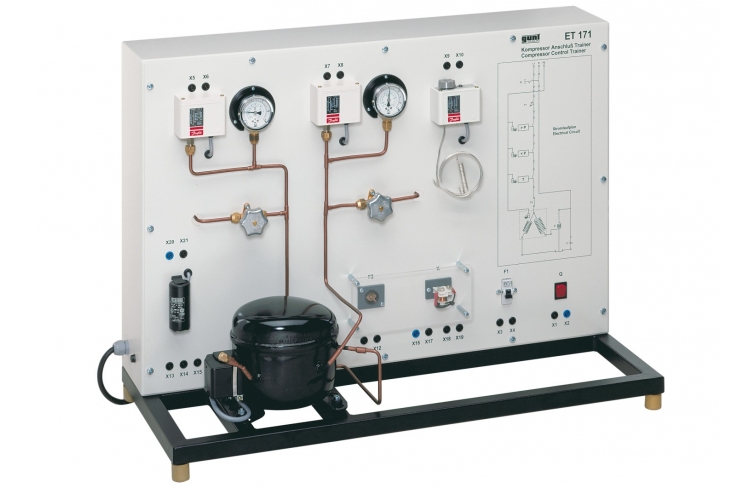

ET 171 Elektrické pripojenie kompresorov chladiva

ET 171 Elektrické pripojenie kompresorov chladiva

  • správne elektrické pripojenie kompresora chladiva
  • použitie skutočného kompresora chladiva
  • návrh a skúmanie bezpečnostného reťazca
  • čítať, porozumieť, zapájať a testovať schémy elektrického obvodu pre kompresory chladiva
  • návrh a prevádzka elektrických komponentov chladiacich kompresorov
    • štartovací kondenzátor
    • štartovacie relé
    • ochrana proti prehriatiu
    • automatická poistka
    • tlakový spínač
    • termostat
  • návrh a testovanie bezpečnostnej reťaze
  • reprezentačné metódy v elektrotechnike
    • symbolov
    • obvodové schémy
  • bezpečnostné aspekty pri manipulácii so sieťovým napätím

1 experimentálna jednotka
1 multimeter
1 sada laboratórnych káblov
1 sada inštruktážneho materiálu

voliteľné

WP 300.09 Laboratórny vozík

Zapojenie elektrických komponentov pre štart a prevádzku chladiacich kompresorov je typickou úlohou v oblasti chladenia. Dôležitú úlohu zohrávajú aj bezpečnostné aspekty. Pomocou ET 171 je možné tieto znalosti a zručnosti získať. Všetky komponenty sú prevádzkované a testované so sieťovým napätím, aby poskytovali vysoký význam pre prax.

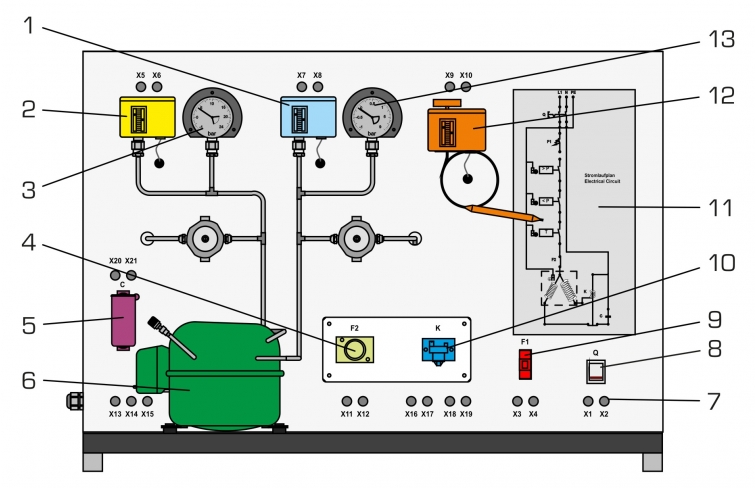

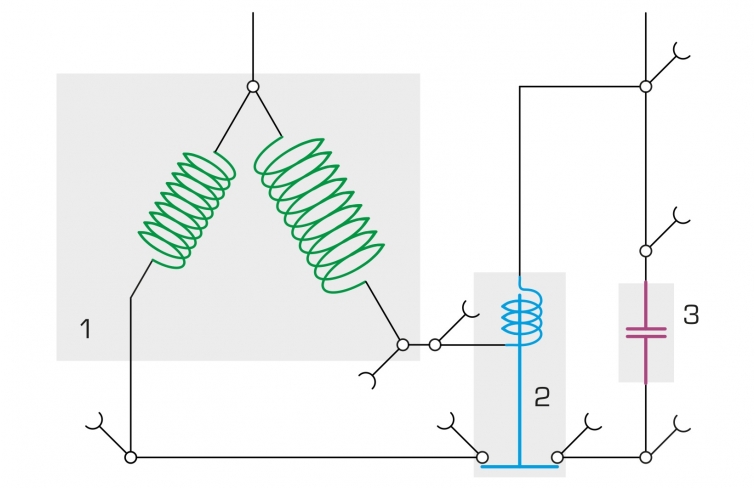

Elektrické komponenty pre spustenie a prevádzku kompresora chladiva sú usporiadané jasne viditeľné. Elektrické prepojenie jednotlivých komponentov sa vykonáva pomocou káblov cez laboratórne konektory. Komponenty sú napr. kondenzátor a štartovacie relé potrebné na spustenie motora. Schéma zapojenia na prednom paneli umožňuje jednoduché priradenie jednotlivých komponentov.

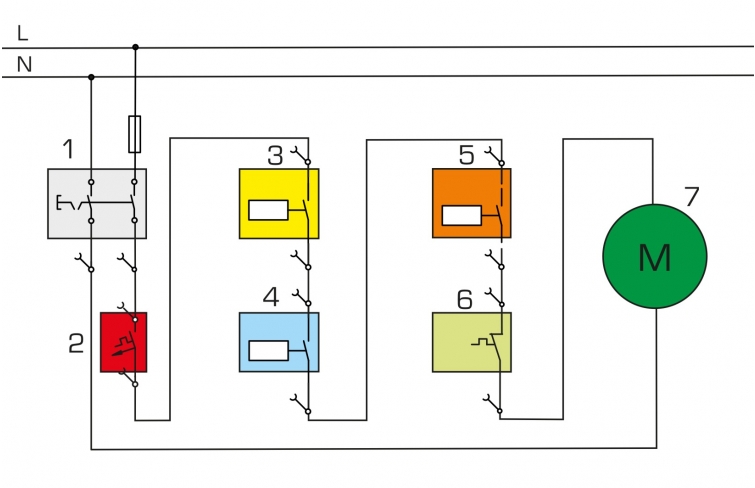

Chladiaci okruh s kompresorom a prijímačom umožňuje kontrolu tlakových spínačov na sacej a výtlačnej strane kompresora. Tlak sa nastaví cez ventily a spustí sa tlakový spínač. Dva manometre umožňujú sledovanie tlakovej krivky. Ak sa jeden z tlakových spínačov vypne, prívod prúdu do kompresora sa preruší. Vykonáva sa aj zapojenie a kontrola ostatných typických komponentov bezpečnostného reťazca, napr. ističa a automatickej poistky.

Špecifikácia
  1. experimentálna jednotka z praktickej série GUNT pre školenie mechatronických inžinierov pre chladiareň
  2. správne elektrické pripojenie kompresora chladiva
  3. chladiaci okruh s kompresorom, prijímačom, 2 ventilmi a 2 manometrami na skúmanie tlakových spínačov na výtlačnej a sacej strane
  4. elektrické komponenty na spustenie a prevádzku kompresora namontované jasne viditeľné
  5. laboratórne konektory a káble na pripojenie elektrických komponentov
  6. prevádzka termostatu
  7. schéma zapojenia na prednom paneli pre jednoduchú identifikáciu komponentov
  8. chladivo R513A, GWP : 631
Technické dáta

Kompresor chladiva

  • spotreba energie: cca. 193 W pri 5/55 °C
  • chladiaci výkon: 374W pri 5/55°C

Prijímač: 0,8L

Meracie rozsahy manometra

  • výtlačná strana: -1…24bar
  • sacia strana: -1…9bar

Rozsah ovládania tlakového spínača

  • výtlačná strana: 8…32 bar
  • sacia strana: -0,9…7bar

Termostat: -5…35°C

Elektrické komponenty pre kompresor

  • štartovací kondenzátor
  • štartovacie relé
  • ochrana proti prehriatiu (bimetalická)
  • automatická poistka

Chladivo

  • R513A
  • GWP : 631
  • objem náplne: 300 g
  • CO 2 -ekvivalent: 0,2t


230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 920x410x660 mm
Hmotnosť: cca. 45 kg
