ET 930 Ovládanie výparníka s elektronickým expanzným ventilom

ET 930 Ovládanie výparníka s elektronickým expanzným ventilom

  • praktické programovanie moderného regulátora chladenia
  • softvér na simuláciu komerčnej mrazničky

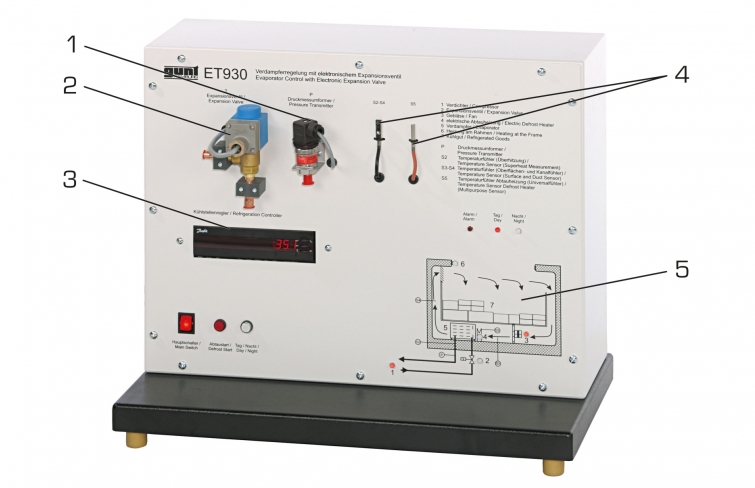

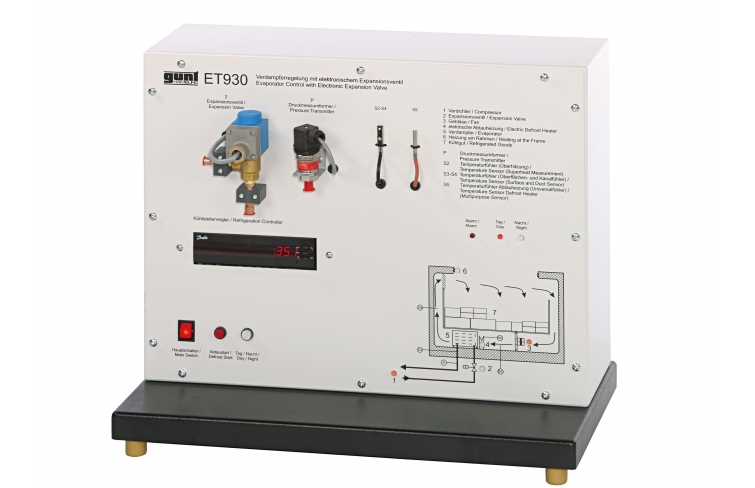

  • skutočné komponenty ovládania výparníka namontované na prednom paneli na demonštračné účely
  • moderný regulátor chladenia s elektronickým expanzným ventilom
  • funkčný princíp regulátora
    • funkcia termostatu
    • denná a nočná prevádzka
    • prevádzka s otvorenou a zatvorenou mrazničkou
    • funkcie rozmrazovania
    • bezpečnostné funkcie
    • funkcie alarmu
    • monitorovanie komponentov
  • programovanie ovládača
  • hľadanie chýb

1 experimentálna jednotka
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

voliteľné

WP 300.09 Laboratórny vozík

Riadenie chladiacich jednotiek, ako sú chladiace skrine, chladiace vitríny a mrazničky, je kľúčovou témou v komerčnom chladení. Cieľom kontroly je zabezpečiť vysokú úroveň kvality potravín so súčasnou energeticky efektívnou prevádzkou.

S ET 930 je ovládanie a programovanie priemyselného regulátora výparníka (regulátora chladenia) naučené na príklade mrazničky. Softvér simuluje mrazničku. Schéma zobrazená na prednom paneli uľahčuje pochopenie. Kontrolky v schéme signalizujú prevádzkový stav jednotlivých komponentov.

Regulátor chladenia riadi teplotu v mrazničke prostredníctvom elektronického expanzného ventilu. Ovláda aj ventilátor cirkulácie vzduchu. Zabezpečuje odmrazovanie výparníka a zabraňuje zamrznutiu veka mrazničky prostredníctvom vyhrievania rámu. Riadiaca jednotka chladenia nepretržite monitoruje činnosť komponentov a v prípade výskytu chýb vydá výstražný signál.

Regulátor sa programuje cez dátový kábel pomocou programovacieho zariadenia. To umožňuje nastavenie funkcie termostatu, dennej/nočnej prevádzky, funkcie odmrazovania, funkcií úspory energie a bezpečnostných funkcií.

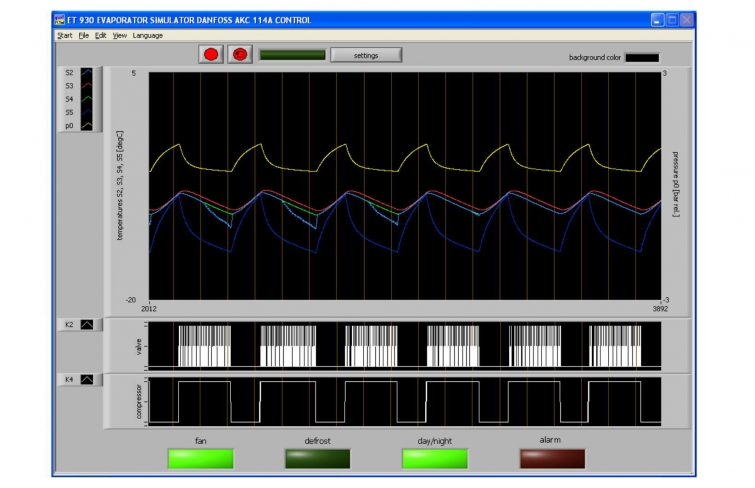

V simulačnom softvéri sa zadá vonkajšia teplota, zvolí sa chladivo a dvere mrazničky sa otvoria alebo zatvoria. V menu „časový graf“ sa zobrazujú prevádzkové stavy jednotlivých komponentov a zaznamenávajú sa grafy teploty a tlaku.

Dodatočné skutočné komponenty, ako je expanzný ventil a snímače tlaku a teploty, sa používajú na demonštračné účely a zvyšujú praktický význam.

Špecifikácia
  1. experimentálna jednotka z praktickej série GUNT pre výcvik mechatronických inžinierov pre chladiareň
  2. prieskum a programovanie regulátora priemyselného chladenia na príklade mrazničky
  3. simulácia mrazničky pomocou softvéru
  4. schéma na prednom paneli s kontrolkami na indikáciu prevádzkových stavov pohonov
  5. programovanie regulátora chladenia pomocou programovacieho zariadenia

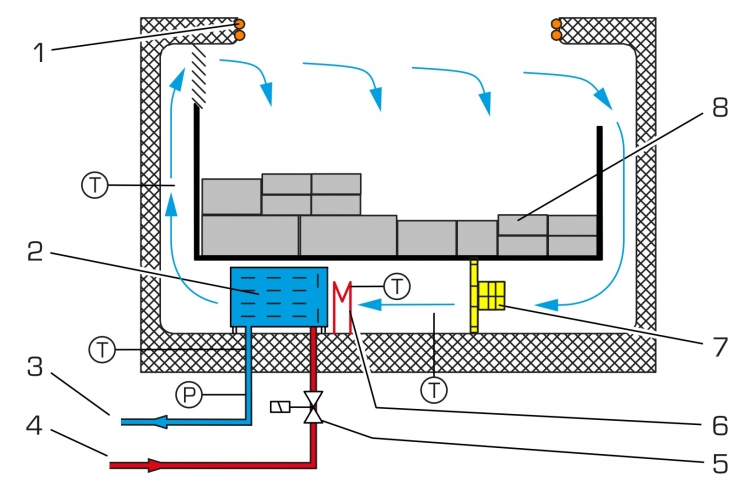

  6. simulovaná mraznička s kompresorom, elektronickým expanzným ventilom, ventilátorom, elektrickým odmrazovacím ohrievačom pre výparník, vyhrievaním rámu, snímačmi tlaku a teploty
  7. skutočné komponenty mrazničky na demonštračné účely: 1 elektronický expanzný ventil, 1 snímač tlaku, 2 snímače teploty
  8. Softvér GUNT na zber dát cez USB pod Windows 10
Technické dáta

Funkcie regulátora chladenia

  • funkcia termostatu
  • denná/nočná prevádzka
  • funkcie rozmrazovania
  • správy a alarmy
  • chod ventilátora
  • funkcie na úsporu energie
  • bezpečnostné funkcie

Simulované senzory

  • teplota vzduchu pred výparníkom
  • teplota vzduchu za výparníkom
  • povrchová teplota výparníka
  • teplota chladiva pred kompresorom
  • tlak chladiva pred kompresorom

Funkcie simulačného softvéru

  • vstup vonkajšej teploty
  • otváranie/zatváranie dverí
  • výber chladiva
  • časové grafy tlaku a teploty


230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 660x350x570 mm
Hmotnosť: cca. 30 kg

Vyžaduje sa pre prevádzku

PC s Windows
