ET 620 Klimatizačný systém a ventilačný systém

ET 620 Klimatizačný systém a ventilačný systém

zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

zrkadlenie obrazovky je možné až na 10 koncových zariadeniach

  • hx diagram v reálnom čase
  • vysoký praktický význam vďaka skutočným rozmerom a použitiu komerčných komponentov
  • manuálna alebo automatická prevádzka
  • Game-Based Learning: naučte sa komplexnú teóriu ľahko a hravo
  • praktické princípy klimatizačnej a vzduchotechnickej techniky
  • návrh a údržba klimatizačného a ventilačného systému
  • princípy klimatizácie miestností (hx diagram)
  • vysvetlenie komponentov: filter, ohrievač vzduchu, chladič vzduchu, zvlhčovač, kondenzačná jednotka, PLC , klapky, výstupy
  • funkciu bezpečnostných zariadení
  • meranie tlakovej krivky a tlakových strát
  • vplyv chladiča vzduchu, ohrievača vzduchu a zvlhčovača na stav vzduchu na výstupe
  • skúmanie riadiaceho správania automatického regulátora klimatizácie, určenie limitujúcich faktorov
  • GUNT Science Media Center, rozvíjajte digitálne zručnosti
    • získavať informácie z digitálnych sietí
    • používať digitálne vzdelávacie médiá, napr. Web Based Training ( WBT )
    • používať vizualizačné systémy

experimentálne zariadenie, chladič vody, súprava príslušenstva, súprava inštruktážneho materiálu, online prístup do GUNT Science Media Center

ET 620 predstavuje skutočný klimatizačný a ventilačný systém. Kapacita systému je dostatočná na klimatizáciu laboratórnej miestnosti. Na rozdiel od malých systémov, ktoré využívajú konvenčné klimatizačné zariadenia, je tento experimentálny systém vybavený moderným systémom riadenia budovy na riadenie. To zodpovedá stavu techniky pre veľké klimatizačné systémy a je výhodné pri prezentovaní komplexného učebného obsahu. Napríklad skutočné komponenty s porovnávacími procesmi sú prevedené na formatívne obrazy.

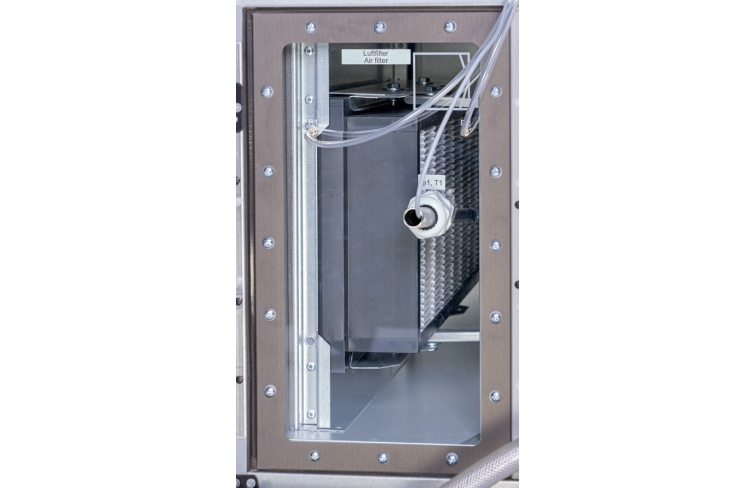

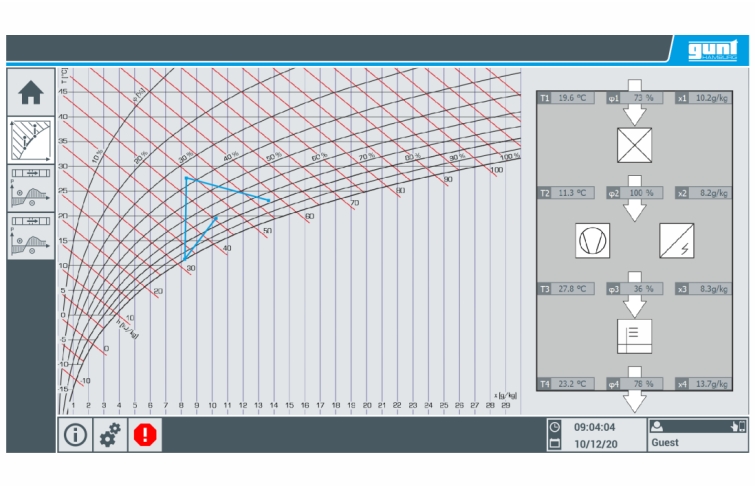

Klimatizačný a ventilačný systém obsahuje filtračnú vložku, ventilátor s EC motorom a regulovanými otáčkami, vodný chladič s chladičom vzduchu, elektrický ohrievač vzduchu a zvlhčovanie parným zvlhčovačom. Možné sú nasledujúce funkcie: vykurovanie / chladenie a zvlhčovanie / odvlhčovanie. Na tento účel môžu byť aktívne komponenty spustené buď manuálne individuálne, alebo prostredníctvom centrálneho PLC v automatickej prevádzke. PLC riadi teplotu a vlhkosť vzduchu nezávisle od seba. V PLC sú komplexné procesy, ako sú zmeny stavu, vizualizované reprezentáciou cyklu v reálnom čase, napr. v h,x diagrame. Intuitívne ovládanie PLC uľahčuje nastavenie všetkých prvkov cyklu. Účinok úprav je okamžite viditeľný na dotykovej obrazovke.

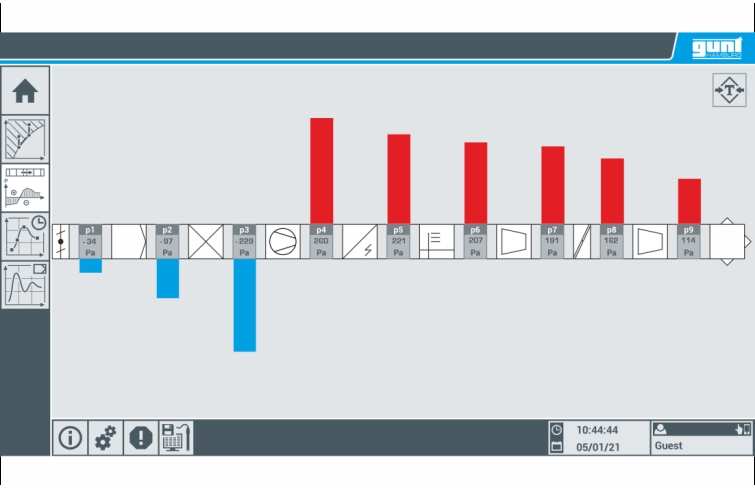

Tlakové straty je možné merať v každej časti potrubia. Všetky bežné komponenty, ako je filter, ohrievač/chladič vzduchu, vývody, detektor dymu, viackrídlové klapky, revízne a protipožiarne klapky sú dostupné a dajú sa preskúmať.

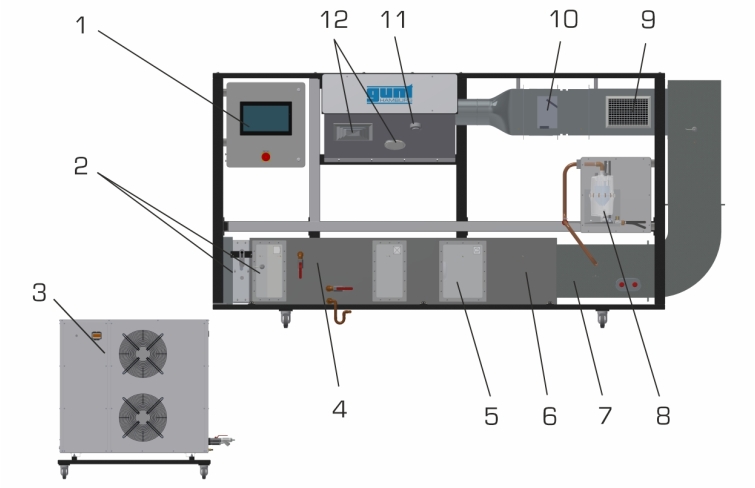

Klimatizačný a ventilačný systém pozostáva z dvoch nezávislých komponentov systému: hlavnej jednotky a chladiča vody. Pripojenie sa vykonáva pomocou hadíc. Kvôli odpadovému teplu by sa chladič vody nemal umiestňovať do miestnosti, ktorá sa má klimatizovať.

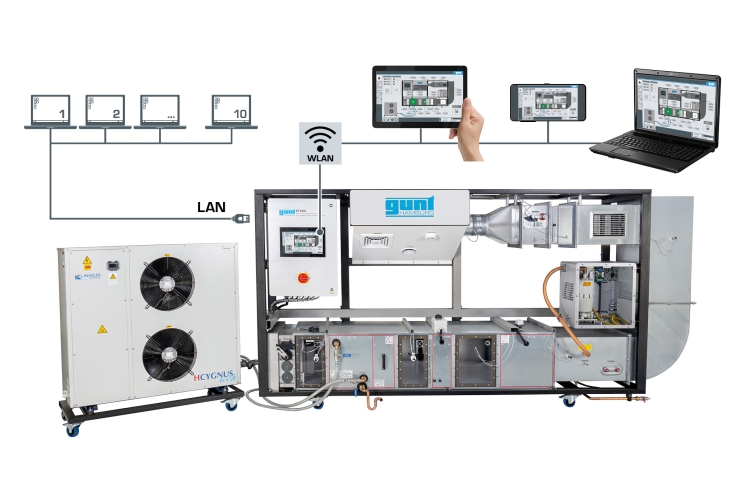

Experimentálne zariadenie je riadené PLC cez dotykovú obrazovku. Pomocou integrovaného smerovača je možné alternatívne prevádzkovať a riadiť experimentálne zariadenie cez koncové zariadenie. Používateľské rozhranie je možné zobraziť aj na ďalších koncových zariadeniach (zrkadlenie obrazovky). Prostredníctvom PLC je možné namerané hodnoty interne uložiť. Digitálny multimediálny učebný materiál je k dispozícii v Science Media Center. Okrem zobrazovania v reálnom čase priamo na jednotke je s týmito online médiami, napr. pracovné listy, e-learning, videá atď., možné aj učenie založené na hrách.

Špecifikácia
  1. Prakticky orientovaný klimatizačný a ventilačný systém s 2 nezávislými systémovými komponentmi: hlavná jednotka a chladič vody
  2. manuálna alebo automatická prevádzka
  3. riadenie experimentálneho zariadenia pomocou PLC , ovládaného dotykovou obrazovkou
  4. zrkadlenie obrazovky: možnosť zrkadlenia používateľského rozhrania až na 10 koncových zariadeniach
  5. hlavná jednotka: vzduchové potrubie, ventilátor, klimatizácia. systému
  6. klimatizácia s chladičom vzduchu, elektrickým ohrievačom vzduchu, zvlhčovaním
  7. hadice spájajú chladič vzduchu s chladičom vody
  8. vzduchové potrubie: žiarovo pozinkovaný plech s priezorom, meranie tlaku (záznam tlakových kriviek)
  9. vzduchové potrubie s filtrom, viackrídlovou klapkou, stropným prieduchom, ochrannou mriežkou, prieduch. mriežka, protipožiarna ochrana. klapka, revízna klapka, spojka zvukovej izolácie, detektor dymu
  10. chladivo R410A, GWP : 2088
  11. zber dát cez PLC na internú USB pamäť, prístup k uloženým nameraným hodnotám cez WLAN /LAN s integrovaným routerom/LAN pripojením do vlastnej siete zákazníka alebo priamym LAN pripojením bez zákazníckej siete
Technické dáta

PLC : Weintek cMT3162X

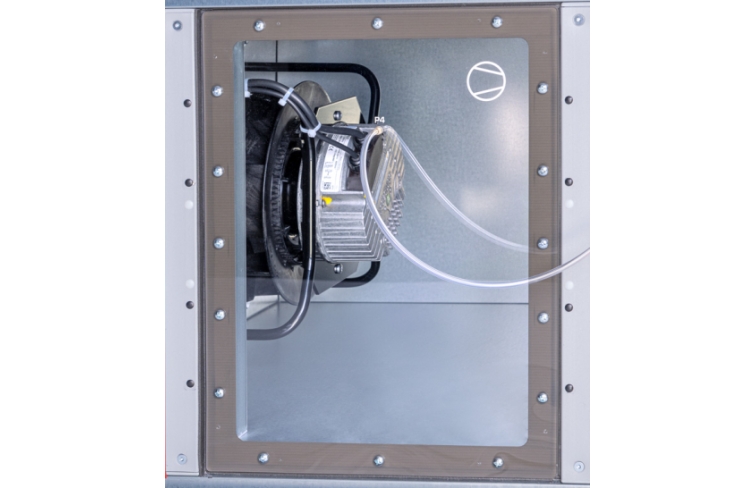

Ventilátor, EC motor

  • nominálne otáčky: 2998min -1
  • príkon: 0,5kW
  • objemový prietok vzduchu: 1800m 3 /h

Ohrievač vzduchu, nekonečne: 12 kW

Chladič vody so špirálovým kompresorom

  • menovitý chladiaci výkon: cca. 16,9 kW pri 15/32 °C
  • spotreba energie: cca. 4,9 kW pri 15/32 °C
  • prietok: 2,9 m 3 /h
  • nádrž na vodu: 70L

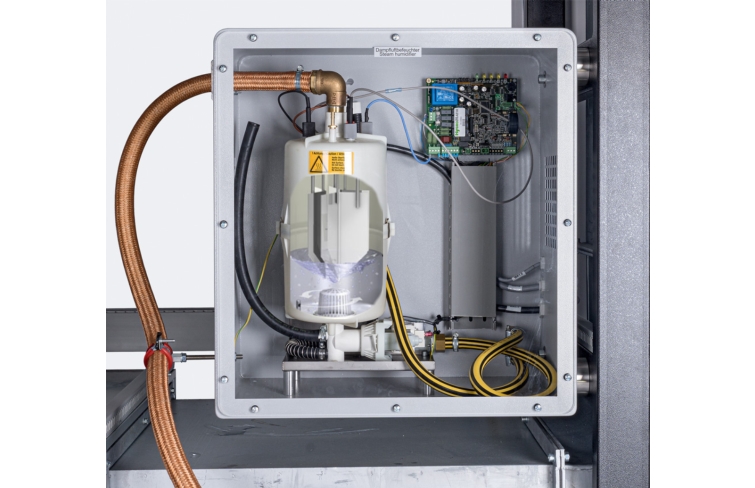

Parný zvlhčovač

  • výkon pary: 10 kg/hod
  • príkon: 7,5kW

Hlavné potrubie, ŠxV: 712 x 508 mm

Chladivo: R410A, GWP : 2088, objem náplne: 1,9 kg, ekvivalent CO 2 : 3,97 t


Meracie rozsahy
  • tlak: -25…25 mbar

400V, 50Hz, 3 fázy; 400V, 60Hz, 3 fázy
230V, 60Hz, 3 fázy; UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 3900x800x1946 mm; 560 kg (pokusné zariadenie)
DxŠxV: 1440x600x1500 mm; 245 kg (chladič vody)

Vyžaduje sa pre prevádzku

prípojka vody, odpad, odporúča sa PC s Windows
