ET 605 Model klimatizačného systému

ET 605 Model klimatizačného systému

  • klimatická komora s latentným a citlivým zdrojom tepla ako chladiaca záťaž
  • recirkulácia a prevádzka vonkajšieho vzduchu
  • voliteľný softvér na zber údajov ( ET 605.01 )
  • možnosti pripojenia pre použitie rôznych automatizačných riešení
  • klimatizačný systém a jeho komponenty
  • klimatizácia miestnosti
  • miešanie rôznych prúdov vzduchu
  • znázornenie v hx diagrame pre vlhký vzduch
    • zvlhčovanie a odvlhčovanie
    • vykurovanie a chladenie
  • znázornenie obvodu v log ph diagrame
  • účinok chladiacej záťaže (suchá a mokrá)
  • recirkulácia a prevádzka vonkajšieho vzduchu
  • v spojení s voliteľným príslušenstvom
    • automatizácia v klimatizačnom systéme

1 trenažér naplnený chladivom
1 sada inštruktážneho materiálu

voliteľné

ET 605.01 Softvérový ovládač so zberom dát
ET 605.02 Ovládač klimatizácie
ET 605.03 I/O pripojovacia skriňa

Klimatizačné technológie sú kľúčovou témou v inžinierstve budov. Z tohto dôvodu zohráva klimatizačná technika dôležitú úlohu pri školení kvalifikovaných pracovníkov a inžinierov.

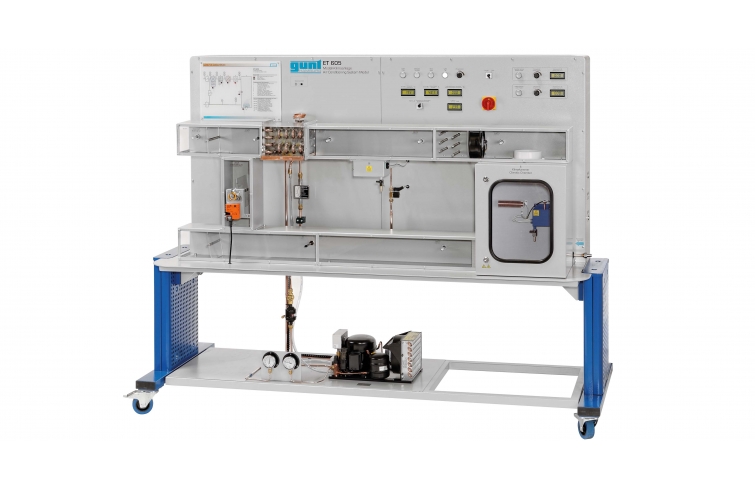

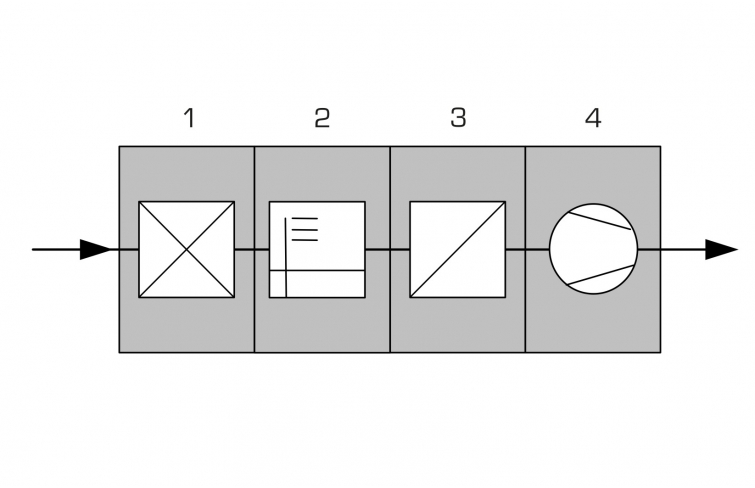

Číry trenažér ET 605 predstavuje kompletný klimatizačný systém so vzduchovodom a klimatickou komorou. Hlavnými komponentmi klimatizačného systému sú chladič vzduchu s kondenzačnou jednotkou, ventilátor, parný zvlhčovač a ohrievač vzduchu. Tri motorizované ventilačné klapky ovládajú distribúciu vzduchu v klimatizačnom systéme. Klimatická komora je vybavená dvoma rôznymi zdrojmi tepla (mokrý a suchý). Teplota a relatívna vlhkosť sa merajú v príslušných bodoch vzduchového potrubia a zobrazujú sa digitálne. Pre chladiaci okruh dva manometre s integrovanou teplotnou stupnicou a prietokomer poskytujú všetky relevantné merania.

ET 605 sa ovláda manuálne. Kľúčovou vlastnosťou klimatizačného systému je, že je plne pripravený na rôzne automatizačné riešenia. Používateľ sa tak môže počas vyučovacej hodiny sústrediť na túto dôležitú tému.
K dispozícii sú nasledujúce riešenia:

  • softvérový ovládač ET 605.01
  • ovládač priemyselnej klimatizácie ET 605.02
  • signalizačná prípojka ET 605.03 pre integráciu individuálneho užívateľského riešenia.

Špecifikácia

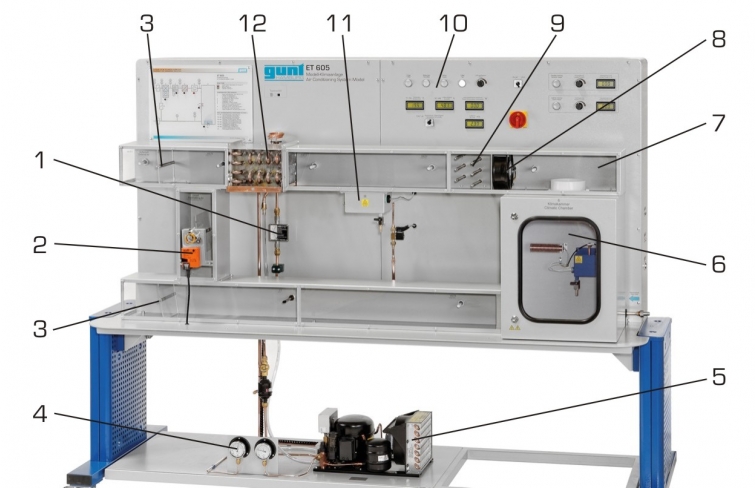

  1. model klimatizačného systému s vonkajším vzduchom a recirkulačnou prevádzkou
  2. vzduchové potrubie s priehľadnou prednou časťou
  3. vzduchové potrubie s ventilátorom, chladičom vzduchu, zvlhčovačom, klapkami, ohrievačom vzduchu a senzormi
  4. komora s mokrým (latentným) a suchým (citlivým) zdrojom tepla ako chladiacou záťažou
  5. motorizované klapky pre recirkuláciu a prevádzku vonkajšieho vzduchu

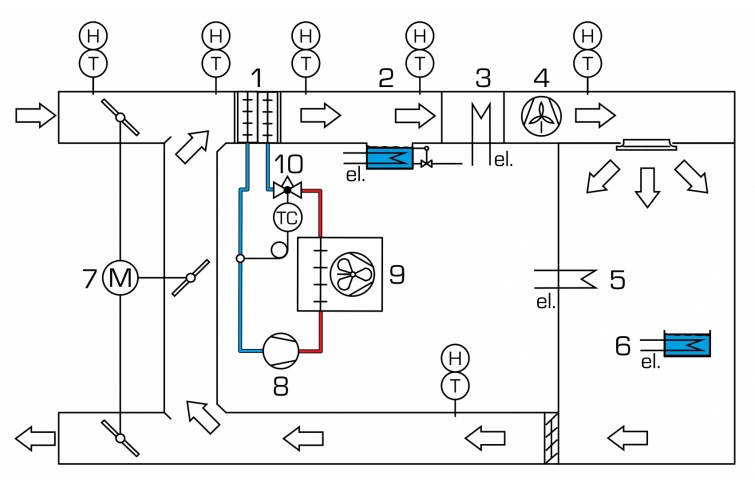

  6. schéma procesu so signálnymi lampami
  7. klimatizačný systém pripravený na rôzne automatizačné riešenia: 4 pripojenia dátového kábla na integráciu príslušenstva
  8. chladivo R513A, GWP : 631
Technické dáta

Kompresor (vzduchom chladená kondenzačná jednotka)

  • príkon: 159W pri 7,2/54,4°C
  • chladiaci výkon: 380W pri 7,2/54,4°C

Zvlhčovač

  • vykurovací výkon: 400W

Ohrievač vzduchu

  • vykurovací výkon: 360W

2 ohrievače v komore ako chladiaca záťaž

  • výkon: 0…250W každý, voľne nastaviteľný

Prietokový prierez vzduchového potrubia

  • ŠxV: 155x155mm

Chladivo: R513A, GWP : 631

  • objem náplne: 1,2 kg
  • CO 2 -ekvivalent: 0,8t


Meracie rozsahy
  • teplota: 0…50°C
  • rel. vlhkosť: 10…90%
  • príkon: 0…600W (kondenzačná jednotka)
  • výkon: 2x 0…300W (chladiaca záťaž)
  • tlak: -1…9bar / -1…24bar (chladivo)
  • prietok: 1,5…23,5 l/h (chladivo)
  • rýchlosť vzduchu: 0…2,5 m/s

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
230V, 60Hz, 3 fázy
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 2210x800x1740 mm
Hmotnosť: cca. 280 kg

Vyžaduje sa pre prevádzku

vodovodná prípojka, odtok
