ET 915.06 Model jednoduchej klimatizačnej jednotky

ET 915.06 Model jednoduchej klimatizačnej jednotky

  • model jednoduchého klimatizačného systému na chladenie miestností
  • prevádzka komponentov a simulácia porúch prostredníctvom softvéru GUNT
  • klimatizačný systém na chladenie miestností a jeho hlavné komponenty
  • princíp činnosti výparníka ako chladiča vzduchu
  • simulácia poruchy

1 model jednoduchého klimatizačného systému naplneného chladivom
1 softvér GUNT + kábel USB

požadovaný

ET 915 HSI tréningový systém chladiacej a klimatizačnej techniky, základná jednotka

voliteľné

pre diaľkové vzdelávanie
GU 100 Web Access Box
s
Softvér ET 91506W pre prístup na web

ET 915.06 je súčasťou školiaceho systému HSI pre chladiacu a klimatizačnú techniku. V kombinácii so základnou jednotkou ET 915 vzniká prevádzkový model jednoduchého klimatizačného systému. Model sa zasunie do základnej jednotky, zaistí sa pomocou upevňovacích prvkov a pripojí sa hadicami na chladivo, čím sa vytvorí kompletný chladiaci okruh pre chladič vzduchu.

V systémoch na chladenie miestností je vzduch, ktorý sa má ochladzovať, nasávaný z miestnosti ventilátorom, ochladzovaný a privádzaný späť do miestnosti. Tento model demonštruje princípy chladenia miestnosti a komponenty klimatizačného systému.

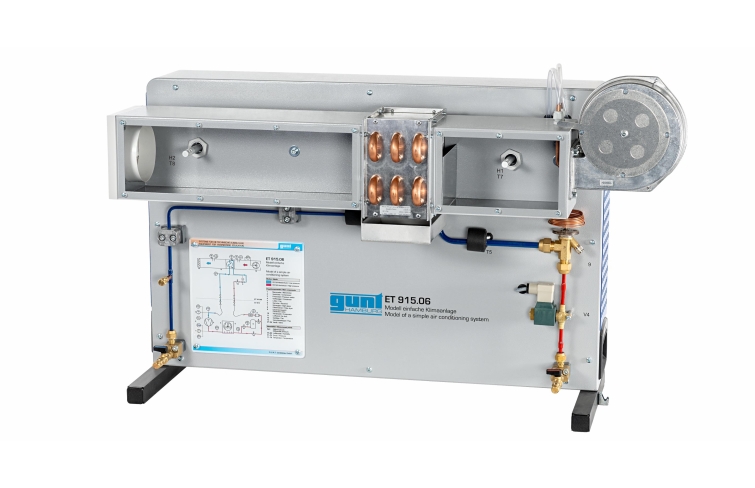

Model ET 915.06 obsahuje vzduchové potrubie s priehľadným čelom, ventilátor na dopravu vzduchu, výparník ako chladič vzduchu a expanzný ventil. Všetky komponenty sú prehľadne usporiadané na paneli.

Jednotlivé komponenty systému, tu kompresor a ventilátor, sú ovládané cez softvér. Softvér ponúka možnosť simulácie porúch.

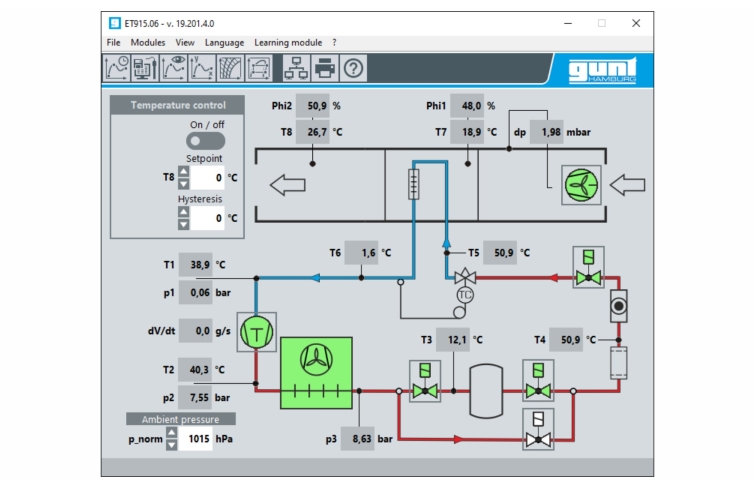

Objemový prietok vzduchu sa určuje meraním diferenčného tlaku. Teploty a vlhkosť pred a za výparníkom sú zaznamenávané senzormi, digitalizované a dynamicky reprezentované v softvéri.

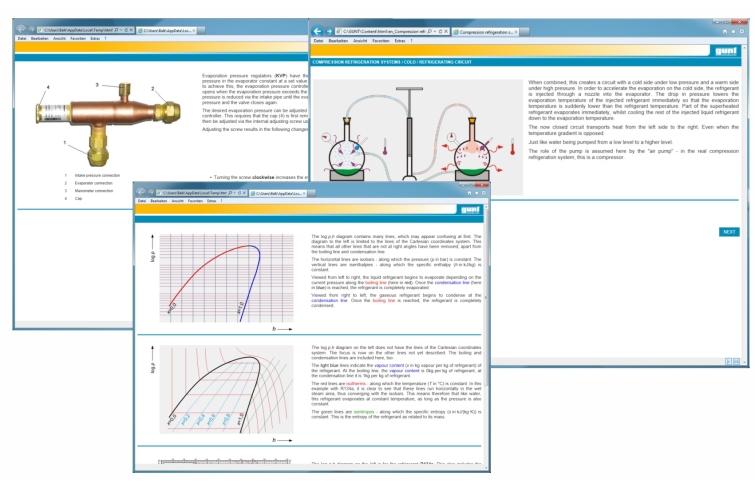

Základy a jednotlivé komponenty sú zastúpené vo vzdelávacom softvéri pre ET 915.06 . Hodnotenie výkonu kontroluje pokrok v učení. Pomocou autorského systému je možné vytvárať ďalšie cvičenia a hodnotenia výkonu.

Špecifikácia
  1. model jednoduchého klimatizačného systému na pripojenie k základnej jednotke ET 915
  2. Tréningový systém GUNT s technológiou HSI

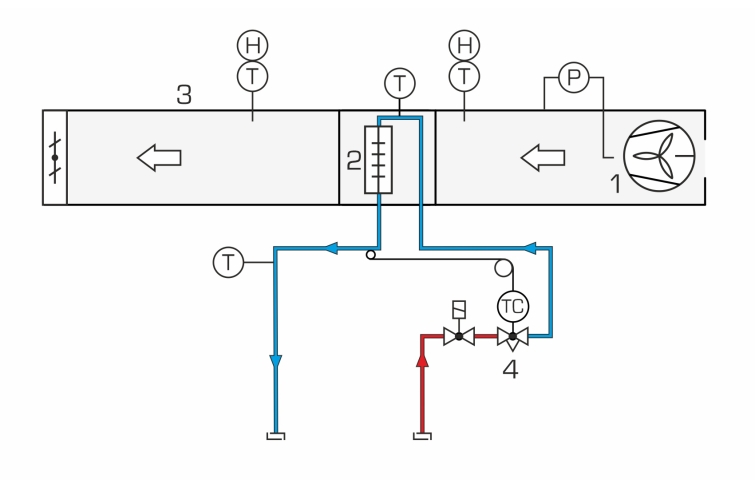

  3. vzduchové potrubie s priehľadnou prednou časťou
  4. výparník ako chladič vzduchu
  5. radiálny ventilátor so škrtiacou klapkou
  6. termostatický expanzný ventil ako expanzný prvok
  7. snímače na zaznamenávanie teploty, vlhkosti a diferenčného tlaku na určenie objemového prietoku vzduchu

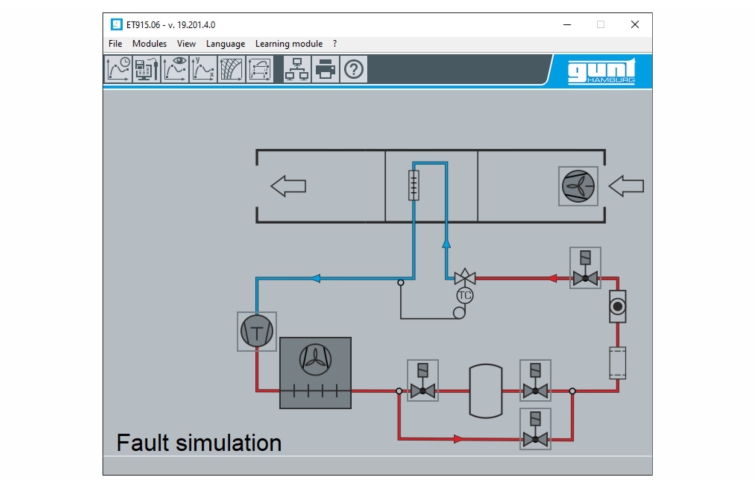

  8. obsluha jednotlivých komponentov a systému a simulácia porúch prostredníctvom softvéru
  9. Softvér GUNT s riadiacimi funkciami a zberom dát cez USB pod Windows 10
  10. Softvér GUNT : vzdelávací softvér, zber dát, obsluha systému
Technické dáta

Vzduchové potrubie: 136x136x435mm

Výparník ako chladič vzduchu

  • prenosová plocha: cca. 900 cm 2

Radiálny ventilátor

  • max. príkon: 80W
  • max. prietok: 255 m 3 /h


Meracie rozsahy
  • teplota: 2x ±50°C, 2x 0…100°C
  • diferenčný tlak: 0…10 mbar
  • vlhkosť: 2x 10…100% rel.
Rozmery a hmotnosť

DxŠxV: 970x370x600 mm
Hmotnosť: cca. 35 kg
