ET 915.07 Model klimatizácie
- kompletný model kompletného klimatizačného systému
- vykurovanie, chladenie, zvlhčovanie a odvlhčovanie
- možná prevádzka vonkajšieho vzduchu a recirkulácie
- prevádzka komponentov a simulácia porúch prostredníctvom softvéru GUNT
- kompletný klimatizačný systém a jeho hlavné komponenty
- vykurovanie a chladenie v hx diagrame
- zvlhčovanie a odvlhčovanie v hx diagrame
- vonkajší vzduch a recirkulačná prevádzka
- simulácia poruchy
1 model klimatizačného systému, naplnený chladivom
1 fľaša s úzkym hrdlom
1 softvér GUNT + kábel USB
požadovaný
ET 915 HSI tréningový systém chladiacej a klimatizačnej techniky, základná jednotka
voliteľné
pre diaľkové vzdelávanie
GU 100 Web Access Box
s
Softvér ET 91507W pre prístup na web
ET 915.07 je súčasťou školiaceho systému HSI pre chladiacu a klimatizačnú techniku. V kombinácii so základnou jednotkou ET 915 vzniká prevádzkový model kompletného klimatizačného systému. Model sa zasunie do základnej jednotky, zaistí sa pomocou upevňovacích prvkov a pripojí sa hadicami na chladivo, čím sa vytvorí kompletný chladiaci okruh pre chladič vzduchu.
Klíma v miestnosti vzniká spolupôsobením teploty vzduchu, teploty vykurovania a vlhkosti vzduchu. Účelom klimatizácie miestností je tvarovať klímu v miestnosti v súlade s požiadavkami ľudí alebo citlivého tovaru. Tento model predstavuje prevádzku klimatizačného systému a prevádzkové režimy recirkulácie vzduchu a vonkajšieho vzduchu.
Model ET 915.07 obsahuje dva vzduchové kanály s priehľadnou prednou časťou. Horné vzduchové potrubie slúži ako klimatická komora, spodné vzduchové potrubie obsahuje chladič vzduchu, dva elektrické ohrievače vzduchu a parný zvlhčovač. Ventilátor medzi dvoma vzduchovými kanálmi recirkuluje vzduch. Motorizovaný škrtiaci ventil v hornom vzduchovom potrubí umožňuje zmenu medzi vonkajším vzduchom a recirkulačnou prevádzkou. V závislosti od spínania dvoch ohrievačov vzduchu, chladiča vzduchu a zvlhčovača, môže byť vzduch v potrubnom systéme chladený, ohrievaný, zvlhčovaný alebo odvlhčovaný.
Jednotlivé komponenty systému sú ovládané cez softvér GUNT . Teplota a vlhkosť pred a za výparníkom a v klimatickej komore sú snímané senzormi, digitalizované a dynamicky reprezentované v softvéri. Kondicionovanie vzduchu je možné sledovať online v hx diagrame.
Základy a jednotlivé komponenty sú zastúpené vo vzdelávacom softvéri pre ET 915.07 . Hodnotenie výkonu kontroluje pokrok v učení. Pomocou autorského systému je možné vytvárať ďalšie cvičenia a hodnotenia výkonu.
Špecifikácia
- model klimatizačného systému na pripojenie k základnej jednotke ET 915
- Tréningový systém GUNT s technológiou HSI
- vzduchové potrubie s priehľadnou prednou časťou a nastaviteľnou ventilačnou klapkou pre recirkuláciu alebo prevádzku vonkajšieho vzduchu
- výparník ako chladič vzduchu
- 2 ohrievače ako predhrievač vzduchu a dohrievač
- zvlhčovač vzduchu s plavákovým spínačom, ventilátorom, indikáciou stavu naplnenia
- termostatický expanzný ventil ako expanzný prvok
- senzor na zaznamenávanie teploty a kombinovaný senzor na vlhkosť a teplotu
- obsluha jednotlivých komponentov a systému a simulácia porúch prostredníctvom softvéru
- Softvér GUNT s riadiacimi funkciami a zberom dát cez USB pod Windows 10
- Softvér GUNT : vzdelávací softvér, zber dát, obsluha systému
Technické dáta
Vzduchové potrubie, horné: 136x136x800 mm
Výparník ako chladič vzduchu
- prenosová plocha: cca. 900 cm 2
Ohrievač vzduchu:
- Výkon 2x 250W
Axiálny ventilátor
- max. spotreba energie: 20W
- max. prietok: 160m 3 /h
Zvlhčovač
- ohrievač: 200W
Meracie rozsahy
- teplota: 2x -50…50°C, 5x 0…50°C
- rel. vlhkosť: 4x 10…100%
Rozmery a hmotnosť
DxŠxV: 850x400x680 mm
Hmotnosť: cca. 51 kg
![Klimatizácia](/images/wissen_thumbs/87_en-GB.jpg)
![Vzdialené učenie – Softvér schopný siete: pripojenie pre zariadenia s USB portom](/images/wissen_thumbs/524_en-GB.jpg)
![Návrh laboratória vetrania a klimatizácie](/images/wissen_thumbs/254_en-GB.jpg)

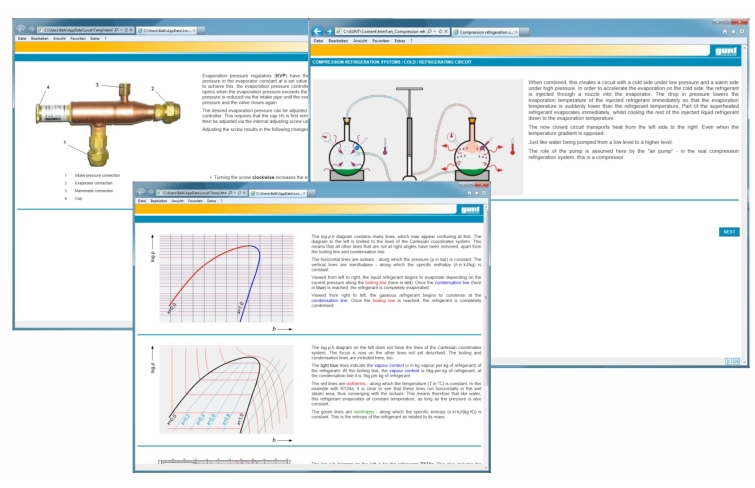

![Snímka obrazovky vzdelávacieho softvéru](/images/datasheet/308/ET-915.07-Air-conditioning-model-products_list_small-gunt-308-add_1.jpg)

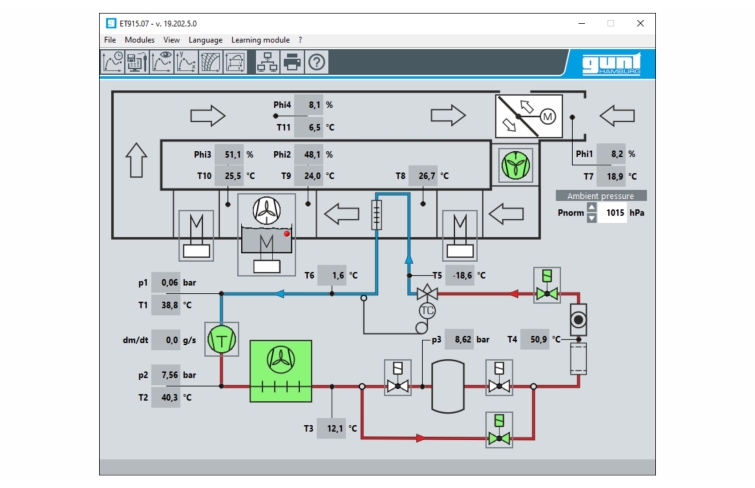

![Snímka obrazovky softvéru: schéma procesu](/images/datasheet/308/ET-915.07-Air-conditioning-model-products_list_small-gunt-308-add_2.jpg)

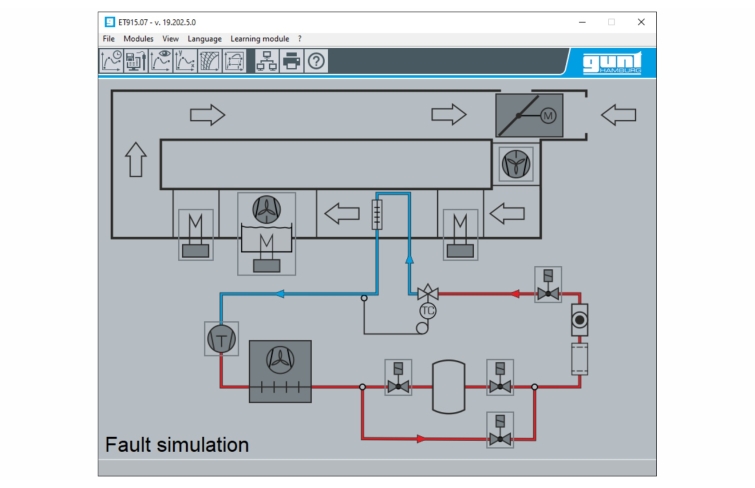

![Snímka obrazovky softvéru: simulácia poruchy](/images/datasheet/308/ET-915.07-Air-conditioning-model-products_list_small-gunt-308-add_3.jpg)
![ET 915 HSI tréningový systém chladiacej a klimatizačnej techniky, základná jednotka](/images/datasheet/308/ET-915.07-ET-915-HSI-training-system-refrigeration-and-air-conditioning-technology-base-unit-products_list_small-gunt-308-foto_totale.jpg)
![GU 100 Web Access Box](/images/datasheet/308/ET-915.07-GU-100-Web-Access-Box-products_list_small-gunt-308-foto_totale.jpg)
![ET 91507W Web Access Software](/images/datasheet/308/ET-915.07-ET-91507W-Web-Access-Software-products_list_small-gunt-308-foto_totale.jpg)

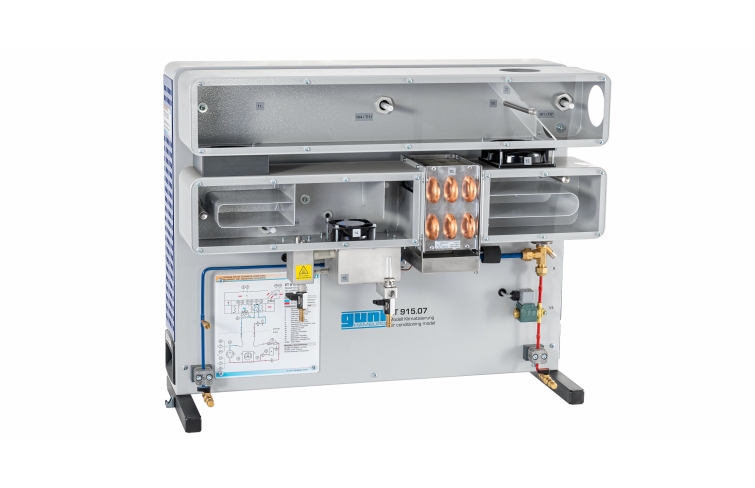

![](/images/datasheet/308/ET-915.07-Air-conditioning-model-products_list_small-gunt-308-foto_totale.jpg)

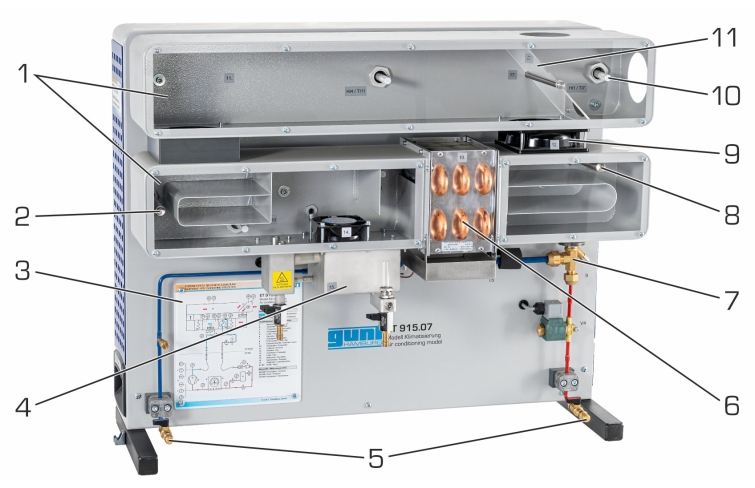

![1 vzduchový kanál, 2 dohrievač vzduchu, 3 schéma procesu, 4 zvlhčovač vzduchu, 5 prípojok pre ET 915, 6 výparníkov, 7 expanzných ventilov, 8 predhrievačov vzduchu, 9 ventilátorov, 10 snímačov vlhkosti a teploty, 11 ventilačných klapiek](/images/datasheet/308/ET-915.07-Air-conditioning-model-products_list_small-gunt-308-zeichnung.jpg)

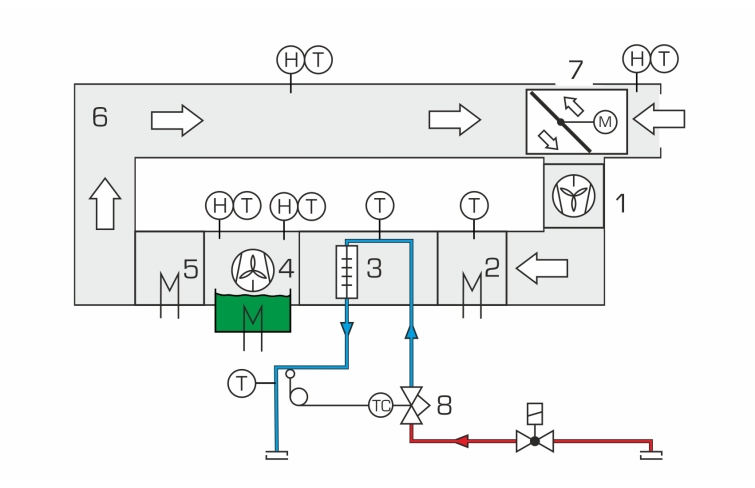

![Klimatizácia s recirkulačnou prevádzkou: 1 ventilátor, 2 predohrev vzduchu, 3 chladič vzduchu, 4 zvlhčovač vzduchu, 5 prihrievač vzduchu, 6 vzduchové potrubie, 7 ventilačná klapka so servomotorom, 8 expanzný ventil; T teplota, P tlak, H vlhkosť; červená šípka: horúca, modrá šípka: studená; modrá: nízky tlak, červená: vysoký tlak](/images/datasheet/308/ET-915.07-Air-conditioning-model-products_list_small-gunt-308-zeichnung_einzelheit_1.jpg)
