ET 900 Úvod do chladenia

ET 900 Úvod do chladenia

  • tréningový systém s vymeniteľnými modulmi
  • komponenty namontované na platniach
  • rýchle pripojenie pomocou hadíc
  • základy jednoduchého chladiaceho okruhu
    • detekcia a pochopenie cyklického procesu
    • zmeny stavu chladiva
    • znázornenie chladiaceho okruhu v schéme procesu
    • znázornenie cyklického procesu v log ph diagrame
    • odhad kľúčových hodnôt, chladiaceho výkonu a tepelných tokov
  • rôzne prevádzkové režimy
    • chladenie vzduchom
    • generovanie studenej vody
  • praktické cvičenia
    • vypustenie a naplnenie chladiaceho systému (s ET 150.01 )
    • hľadanie chýb

1 rám
8 modulov
1 sada hadíc
1 sada káblov
1 sada inštruktážneho materiálu

voliteľné

ET 150.01 Zariadenie na plnenie a odvádzanie chladiva
ET 150.02 Sada náradia
WP 300.09 Laboratórny vozík

Pomocou jednoduchých a jasných experimentov je toto zariadenie určené hlavne ako základný úvod do chladenia.

ET 900 umožňuje oboznámenie sa s obsluhou a manipuláciou s chladiacim systémom. Experimentálna jednotka obsahuje všetky potrebné komponenty pre plne funkčný chladiaci okruh, ako je kompresor, kondenzátor, výparník a ihlový ventil ako expanzný prvok. Ďalšie komponenty dopĺňajú rozsah vybavenia: displej a ovládací panel, prijímač, tlakové spínače a tlakový displej na ochranu kompresora pred nadmerným tlakom a prietokomer a priezor s filtrom/sušičom. Ako kondenzátor je k dispozícii výmenník tepla vzduch-chladivo. Výparník je prítomný dvakrát: ako výmenník tepla vzduch/chladivo a ako výmenník tepla voda/chladivo. To umožňuje rôzne kombinácie komponentov.

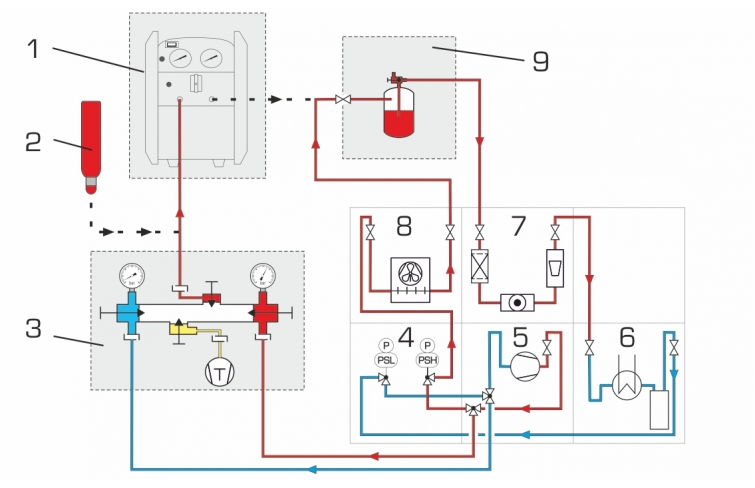

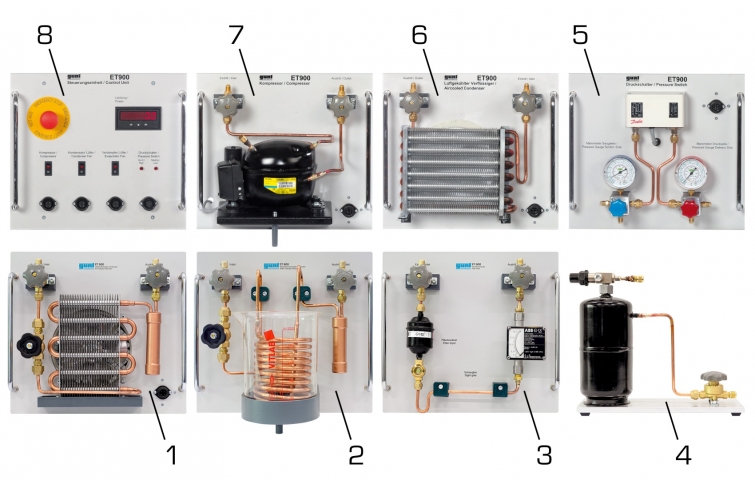

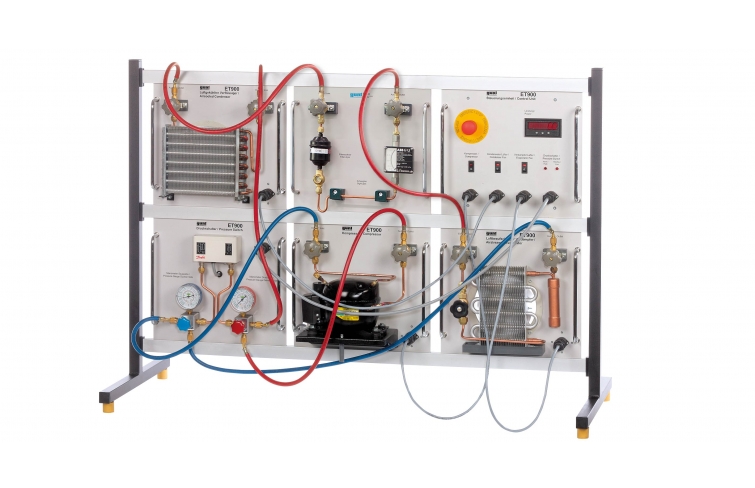

Komponenty sú namontované na platniach a tvoria moduly pripravené na inštaláciu. V ráme je umiestnených 6 modulov naraz a prepojených hadicami a prívodnými káblami. Prijímač je integrovaný do chladiaceho okruhu ako samostatný modul. To umožňuje konštrukciu rôznych jednoduchých kompresných chladiacich systémov. Na prevádzku systému je potrebné zariadenie na plnenie a odvádzanie chladiva, napr. ET 150.01 .

V experimentoch sa najprv demonštrujú procesy v zariadení a zmeny stavu chladiva. Pokračujúce experimenty umožňujú použitie zariadenia ako chladiaceho systému. Tlaky, prietoky príkon kompresora sú zobrazené ako dôležité charakteristické premenné chladiacich okruhov. Teplota sa meria medzilaboratórnymi teplomermi.

Špecifikácia
  1. nastavenie jednoduchých chladiacich okruhov s rôznymi komponentmi
  2. 8 samostatných operačných modulov
  3. ľahký hliníkový rám na usporiadanie 6 modulov
  4. výparník dostupný ako výmenník tepla vzduch/chladivo (rebrový rúrkový výmenník tepla)
  5. kondenzátor dostupný ako výmenník tepla vzduch/chladivo (rebrový rúrkový výmenník tepla) a ako výmenník tepla voda/chladivo (s hadicou)
  6. moduly vybavené ručnými ventilmi
  7. komponenty pripojené cez hadice
  8. chladivo R513A, GWP : 631
Technické dáta

Hermetický kompresor chladiva

  • príkon: 67W pri 5/40°C
  • chladiaci výkon: 152W pri 5/40°C

Nádrž na vodu, výparník: 2L

Aktivačný tlak tlakového spínača

  • LP: 1 bar
  • HP: 14 barov

Manometer

  • vstupná strana (nízky tlak): 1…10 bar
  • výstupná strana (vysoký tlak): 1…30 bar

Rotameter: 0…7,4L/h

Chladivo

  • R513A
  • GWP : 631
  • objem náplne: 750 g
  • CO 2 -ekvivalent: 0,5t


230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1300x700x900 mm
ŠxV: 370x340 mm (moduly pre montáž rámu)
DxŠxV: 300x150x300mm (prijímač)
Hmotnosť: cca. 30 kg

Vyžaduje sa pre prevádzku

je potrebné plniace a evakuačné zariadenie, napr. ET 150.01
odporúča sa stanica na recykláciu chladiva
