ET 910.10 Chladiace komponenty pre základné experimenty

ET 910.10 Chladiace komponenty pre základné experimenty

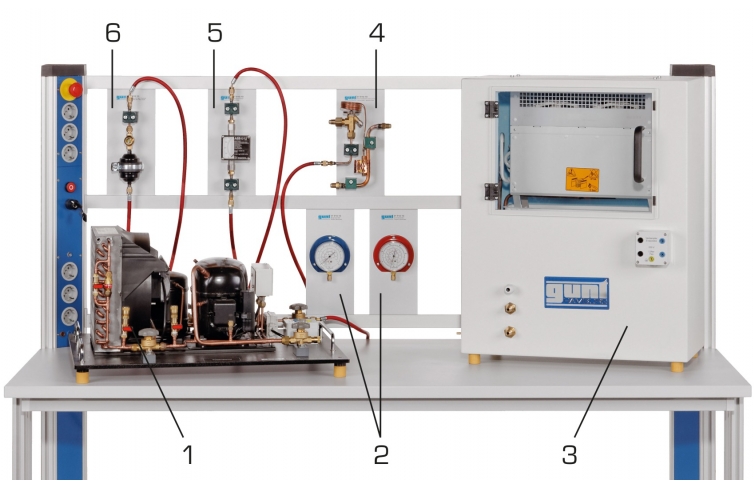

Obrázok zobrazuje komponenty v ráme ET 910.05.

Obrázok zobrazuje komponenty v ráme ET 910.05.

  • nastavenie jednoduchých chladiacich okruhov
  • praktické základné experimenty s použitím skutočných komponentov z odvetvia
  • návrh rôznych jednoduchých chladiacich okruhov
  • návrh, prevádzka a nastavenie komponentov
    • priezor s filtrom/sušičom
    • prietokomer
    • manometer dodávky a príjmu
    • montážna pomôcka
    • prehrievač
    • tlakovo riadený expanzný ventil
    • termostatický expanzný ventil
    • 3-pinový istič
    • elektrický dvojbodový termostat s hysteréziou spínača
    • separátor kvapalín
  • prečítajte si a porozumejte technickým výkresom a návodom na obsluhu
  • hľadanie chýb

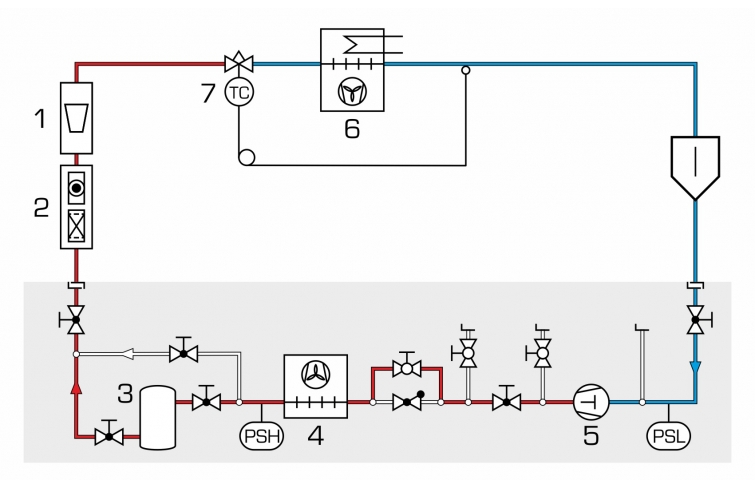

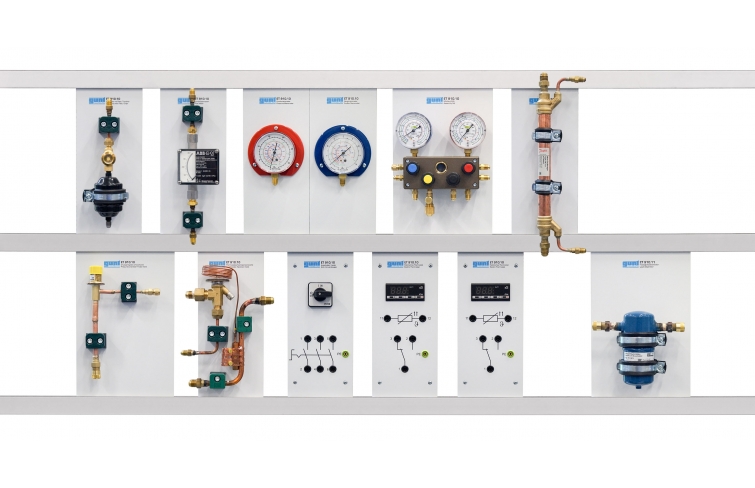

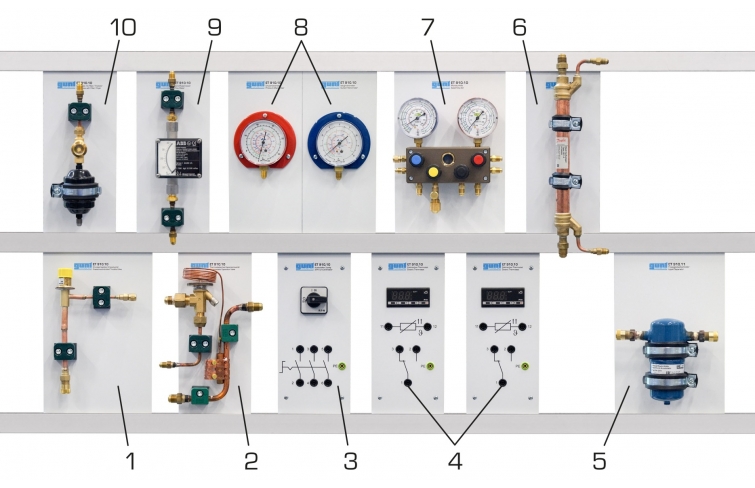

12 komponentov na tanieroch:
1 tlakovo riadený expanzný ventil
1 termostatický expanzný ventil
1 istič
2 elektrické termostaty
1 výmenník tepla
1 montážna pomôcka
2 manometre
1 prietokomer
1 priezor s filtrom/sušičom
1 separátor kvapalín

požadovaný

ET 910 Chladiaci tréningový systém, základná jednotka

voliteľné

ET 910.11 Chladiace komponenty pre pokročilé experimenty

ET 910.10 umožňuje v spojení s ET 910 , ET 910.05 a súpravou príslušenstva ET 910.12 navrhovanie a vykonávanie rôznych základných experimentov súvisiacich s chladením.

V praktických experimentoch sa používajú komerčné komponenty. Tieto komponenty sú namontované na doskách pripravených na spojenie a sú prehľadne usporiadané v ráme ET 910.05 .

Sada obsahuje jednoduché chladiace komponenty, ako sú expanzné prvky a filtre, ako aj elektrické komponenty, napr. spínače a termostat. Prehrievač, ktorý je súčasťou súpravy, je výmenník tepla, ktorý zabezpečuje úplné odparenie chladiva pred vstupom do kompresora, zatiaľ čo kvapalné chladivo je podchladené pred expanzným prvkom. Regulačné správanie expanzného prvku je monitorované na prietokomere. Manometre poskytujú prehľad o tlakových pomeroch v chladiacom okruhu. Pomocou meraní tlaku a teploty je možné sledovať zmenu stavu chladiva a zapísať ju do log ph diagramu. Teplota sa meria medzilaboratórnymi teplomermi.

Špecifikácia
  1. komponenty pre nastavenie jednoduchých chladiacich okruhov v spojení s ET 910
  2. výmenník tepla ako prehrievač
  3. 3-pinový istič
  4. montážna pomôcka: 4-cestný smerový ventil s priezorom
  5. priezor s indikátorom vlhkosti
  6. tlakovo riadený expanzný ventil
  7. termostatický expanzný ventil
  8. 2 termostaty s rôznymi teplotnými rozsahmi
  9. komponenty namontované na platniach pripravené na pripojenie
  10. oteruvzdorné symboly a štítky na štítkoch
Technické dáta

Tlakom riadený expanzný ventil

  • rozsah tlaku: 1…7 bar

Termostatický expanzný ventil

  • teplota odparovania: -45°…20°C

Istič, 3-pin: 3kW
2 elektrické termostaty

  • -5 až 25 °C
  • -25 až 5 °C

Výmenník tepla

  • kapacita: cca. 2,5kW pri teplote odparovania -10°C

Separátor tekutín: 0,3L, max. 28 bar


Meracie rozsahy
  • tlak: -1…9bar, -1…24bar
  • prietok: 3…41 kg/h
Rozmery a hmotnosť

Výška dosky: 297 mm
Hmotnosť: cca. 20 kg
