ET 910.11 Chladiace komponenty pre pokročilé experimenty

ET 910.11 Chladiace komponenty pre pokročilé experimenty

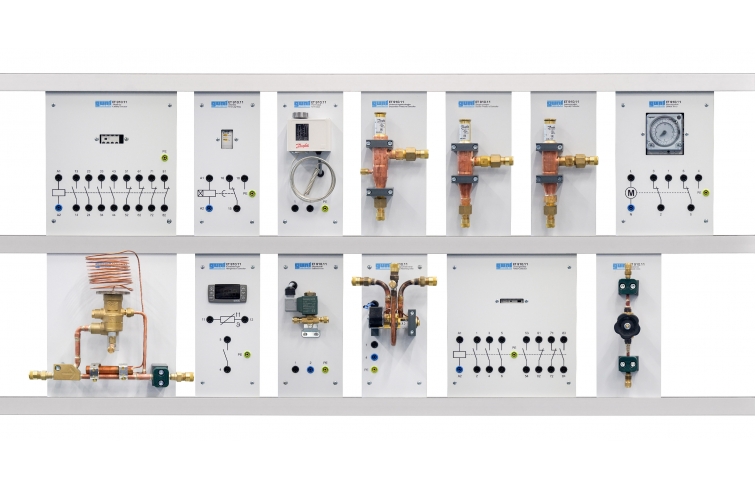

Obrázok zobrazuje komponenty v ráme ET 910.05

Obrázok zobrazuje komponenty v ráme ET 910.05

  • nastavenie zložitých chladiacich okruhov
  • sofistikované komponenty pre pokročilé experimenty
  • nastavenie rôznych chladiacich okruhov
  • návrh, prevádzka a nastavenie komponentov
    • regulátory tlaku vyparovania, tlaku nasávania, kapacity a chladenia
    • elektrický termostat
    • ručný ventil ako expanzný prvok
    • post-vstrekovací ventil
    • solenoidový ventil s cievkou
    • štvorcestný reverzný ventil
    • výkonový a pomocný stýkač
    • časové relé
    • časovač odmrazovania
    • rozmrazovanie horúcim plynom
  • prečítajte si a porozumejte technickým výkresom a návodom na obsluhu
  • hľadanie chýb

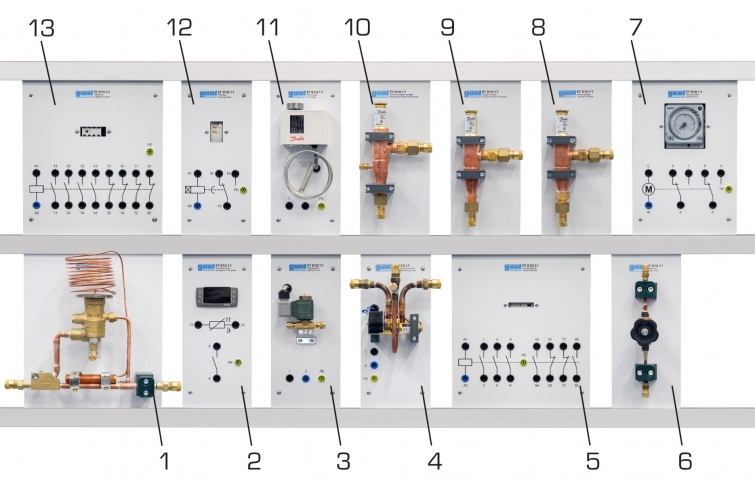

14 komponentov na tanieroch:
1 ručný ventil
1 termostat
1 regulátor tlaku vyparovania
1 regulátor nasávacieho tlaku
1 regulátor kapacity
1 štvorcestný spätný ventil
1 post-vstrekovací ventil
1 regulátor chladenia
2 solenoidové ventily
1 časové relé
1 výkonový stýkač
1 pomocný stykač
1 časovač rozmrazovania

požadovaný

ET 910 Chladiaci tréningový systém, základná jednotka
ET 910.10 Chladiace komponenty pre základné experimenty

ET 910.11 umožňuje v spojení s ET 910 , ET 910.10 , ET 910.05 a súpravou príslušenstva ET 910.12 vykonávanie pokročilých experimentov súvisiacich s chladením.

V praktických experimentoch sa používajú komerčné komponenty. Tieto komponenty sú namontované na doskách pripravených na spojenie a sú prehľadne usporiadané v ráme ET 910.05 .

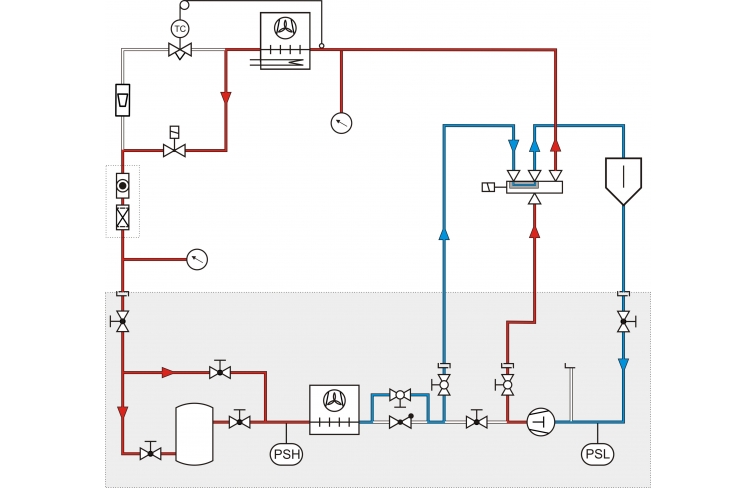

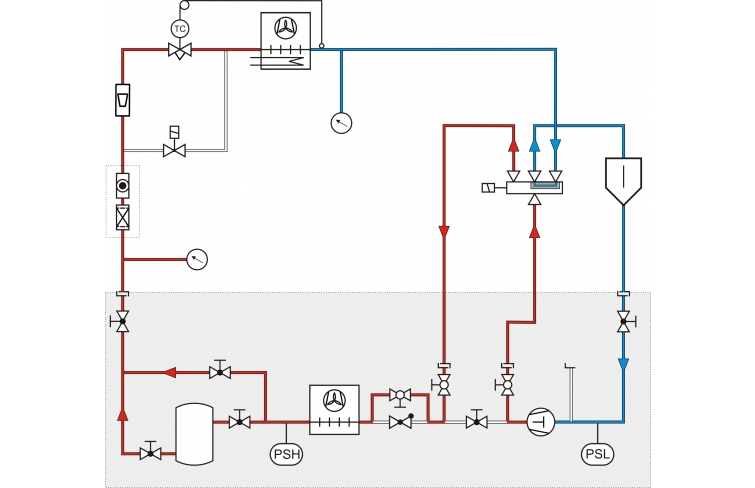

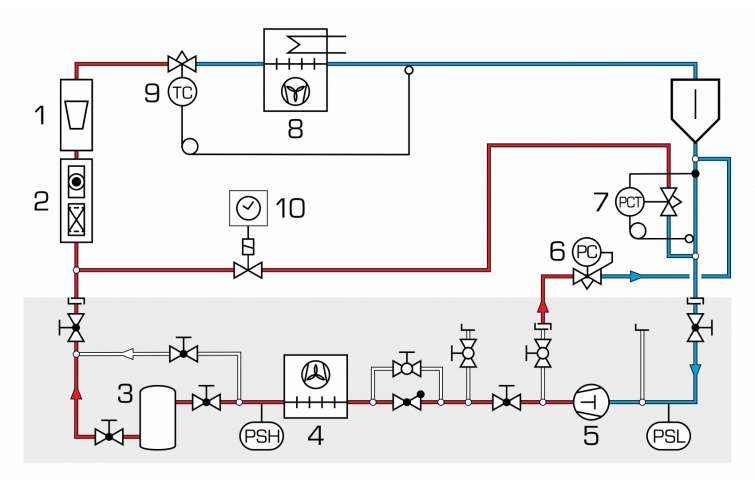

Sada obsahuje komplexné chladiace komponenty, ako je regulátor výkonu, regulátor nasávacieho tlaku, časovač odmrazovania, štvorcestný reverzný ventil a regulátor chladenia. Štvorcestný reverzný ventil sa napríklad používa na prevrátenie okruhu. To umožňuje odmrazovanie zamrznutého výparníka jeho dočasnou prevádzkou ako kondenzátora. Manometre poskytujú prehľad o tlakových pomeroch v chladiacom okruhu.

Pomocou meraní tlaku a teploty je možné sledovať zmeny stavu chladiva a zadávať ich do log ph diagramu. Teplota sa meria medzilaboratórnymi teplomermi.

Špecifikácia
  1. komponenty pre nastavenie zložitých chladiacich okruhov v spojení s ET 910 a ET 910.10
  2. post-vstrekovací ventil
  3. regulátor chladenia s PTC snímačom
  4. časovač odmrazovania, časový interval 30 min
  5. časové relé
  6. štvorcestný reverzný ventil, solenoidové ventily
  7. elektrický termostat ako regulátor teploty
  8. výkonový a pomocný stykač
Technické dáta

Termostat: -5…35°C
Regulátor chladenia: -40…110°C
Post-vstrekovací ventil: -45…35°C
Časové relé

  • oneskorenie odozvy: 0,05s…100h

Nastavenie rozsahov

  • regulátor tlaku vyparovania: 0…5,5 bar
  • regulátor nasávacieho tlaku: 0,2…6bar
  • regulátor výkonu: 0,2…6bar

Rozmery a hmotnosť

Výška dosky: 297 mm
Hmotnosť: cca. 25 kg
