ET 910 Chladiaci tréningový systém, základná jednotka

ET 910 Chladiaci tréningový systém, základná jednotka

  • nastavenie najrôznejších chladiacich okruhov pomocou modulárnych súprav komponentov
  • prehľadné usporiadanie komponentov

v spojení s ET 910.10 , ET 910.11 , ET 910.13

  • návrh kompresného chladiaceho okruhu
  • vypúšťanie a plnenie chladiacich systémov
  • prevádzka chladiacich komponentov
  • cyklický proces výroby za studena
  • hľadanie chýb
  • rôzne prevádzkové režimy prijímača
    • s prijímačom a bez prijímača
    • pump-down
    • plnenie chladiaceho okruhu
  • porovnať rôzne dilatačné prvky
  • štruktúrovaný učebný plán a podrobné znázornenie rozsahu experimentov je k dispozícii v našej produktovej brožúre ET 910 .

1 kondenzačná jednotka
1 chladiaca komora
1 sada inštruktážneho materiálu

požadovaný

ET 910.05 Chladiarenské laboratórne pracovisko
ET 910.10 Chladiace komponenty pre základné experimenty

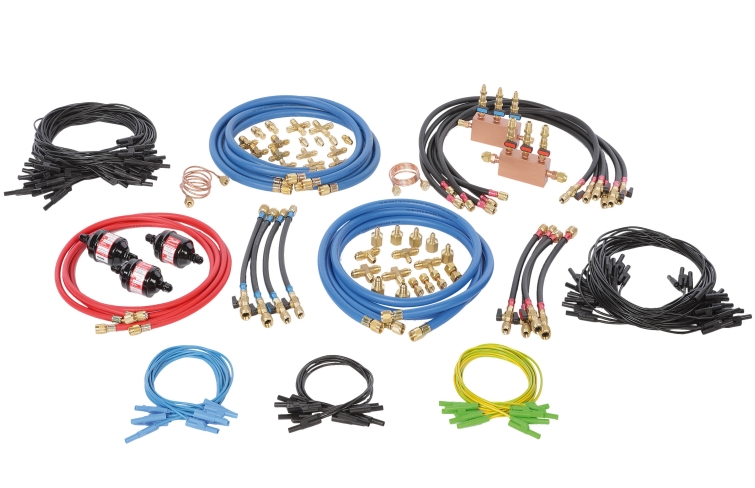

ET 910.12 Sada príslušenstva
ET 910.13 Sada na údržbu

voliteľné

ET 910.11 Chladiace komponenty pre pokročilé experimenty

Pomocou tohto školiaceho systému je možné realizovať praktické experimenty týkajúce sa prevádzky chladiaceho systému, a to tak, že sa budú zaoberať rôzne konfigurovanými kompresnými chladiacimi okruhmi. Použité komponenty sú bežné v chladiarňach a preto úzko súvisia s praxou.

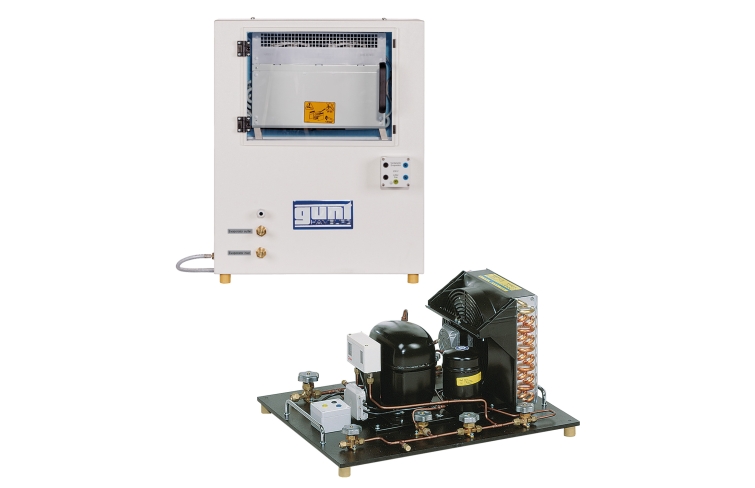

Základná jednotka ET 910 obsahuje hlavné komponenty chladiaceho okruhu: kondenzačnú jednotku s kompresorom, kondenzátorom a prijímačom a chladiacu komoru s integrovaným výparníkom, ventilátorom pre nútenú ventiláciu a elektrickým odmrazovacím ohrievačom. Tlakový spínač chráni kompresor pred nadmerným tlakom. Prietok chladiva je možné upraviť pomocou uzatváracích ventilov.

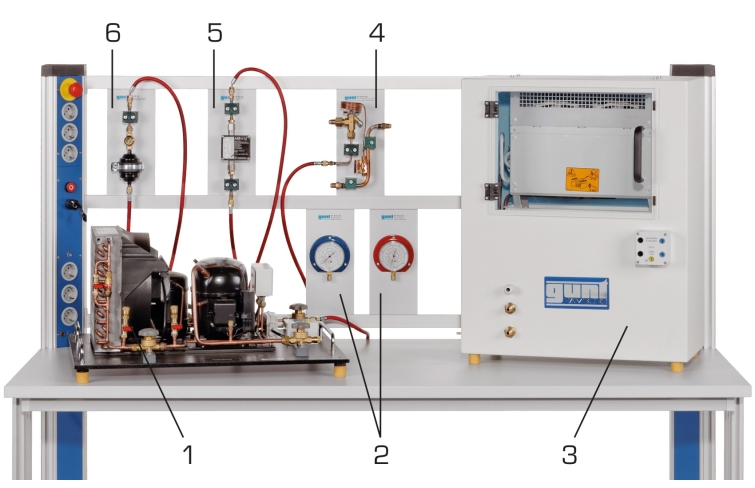

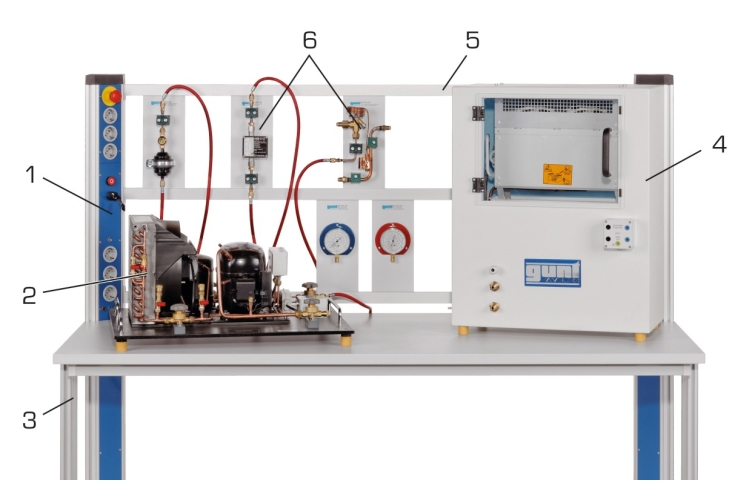

Spolu s komponentmi z ET 910.10 , napr. výmenník tepla, prietokomer alebo manometer, sú realizované jednoduché chladiace okruhy. Pre pokračujúce experimenty sa používajú dodatočné chladiace komponenty z ET 910.11 , napr. post-vstrekovací ventil, regulátor výkonu alebo časovač odmrazovania. Všetky komponenty tréningového systému majú na pripojeniach guľové ventily. Pomocou potrebnej súpravy príslušenstva ET 910.12 sú komponenty spojené do kompletného chladiaceho systému. Pre kompletné experimentálne nastavenie je potrebné laboratórne pracovisko ET 910.05 s rámom pre montáž komponentov a napájacieho zdroja. Ako pracovné médium slúži chladivo R513A.

So servisnou súpravou ET 910.13 sa vykonávajú dodatočné cvičenia na plnenie a vyprázdňovanie chladiacich systémov.

Špecifikácia
  1. základná jednotka pre chladiaci tréningový systém
  2. rozšírenie o komponenty z ET 910.10 pre základné experimenty s použitím jednoduchých chladiacich okruhov
  3. rozšírenie o komponenty z ET 910.11 pre pokročilé experimenty v chladiacich systémoch
  4. kondenzačná jednotka, pozostávajúca z hermetického kompresora, kondenzátora, prijímača, tlakových spínačov a uzatváracích ventilov
  5. izolovaná chladiaca komora s integrovaným výparníkom, elektrickým odmrazovacím ohrievačom a miskou na odkvapkávanie kondenzátu
  6. chladiaca komora, kondenzačná jednotka a napájací zdroj vybavené laboratórnymi zdvihákmi odolnými voči nárazom
  7. chladivo R513A, GWP : 631
Technické dáta

Vzduchom chladená kondenzačná jednotka

  • chladiaci výkon: 1220W pri 5/40°C
  • max. objemový prietok vzduchu: 850m 3 /h
  • Prijímač: 1,4L

Výparník s ventilátorom

  • chladiaca plocha: 1,81m 2
  • max. objemový prietok vzduchu: 140m 3 /h
  • elektrický odmrazovací ohrievač: 50W/m

Chladivo

  • R513A
  • GWP : 631
  • objem náplne: 1 kg
  • CO 2 -ekvivalent: 0,6t


230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 600x300x700mm (chladiaca komora)
DxŠxV: 670x550x380mm (kondenzačná jednotka)
Hmotnosť: cca. 45 kg
