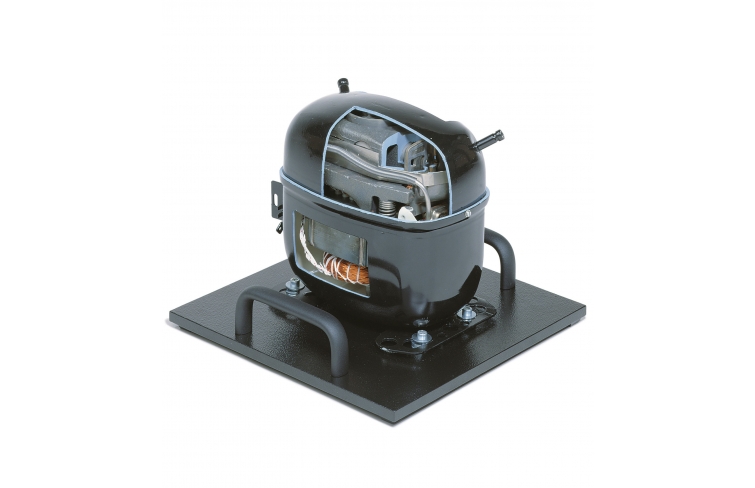

ET 499.01 Vyrezaný model: hermetický kompresor chladiva

ET 499.01 Vyrezaný model: hermetický kompresor chladiva

  • výrezový model priemyselného kompresora chladiva
  • usporiadanie a funkcia hermetického kompresora chladiva

1 odrezaný model
1 popis

Modely s výrezom ilustrujú komerčné komponenty používané v oblasti chladiacej techniky, ako sú kompresory, ventily, sušičky a separátory kvapalín.

Umiestnenie strihov umožňuje jasne vidieť detaily dizajnu. Súčasťou je krátky popis.

Väčšie modely s výrezom sú namontované na základnej doske. Dve rukoväte uľahčujú prepravu.

Špecifikácia
  1. výrezový model hermetického kompresora chladiva
  2. namontované na základnej doske
  3. funkčnosť pohyblivých častí zachovaná
Technické dáta

Jednovalcový kompresor podľa CECOMAF

  • chladiaci výkon pri 5/55°C: 592W
  • príkon pri 5/55°C: 321W
  • rozsah teplôt odparovania: -30…10°C
  • zdvihový objem: 7,95 cm 3
  • množstvo oleja: 450 cm 3
  • max. množstvo chladiva: 900 g
  • voľný objem plynu v kompresore: 1350 cm 3

Rozmery a hmotnosť

DxŠxV: 300x300x240 mm
Hmotnosť: cca. 12 kg
