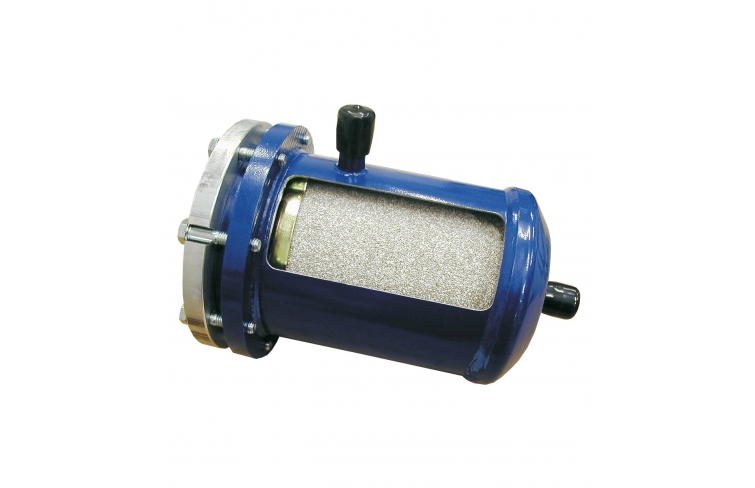

ET 499.12 Vyrezaný model: bloková sušička

ET 499.12 Vyrezaný model: bloková sušička

  • výrezový model blokovej sušičky
  • usporiadanie a funkcia blokovej sušičky

1 odrezaný model
1 popis

Modely s výrezom ilustrujú komerčné komponenty používané v oblasti chladiacej techniky, ako sú kompresory, ventily, sušičky a separátory kvapalín.

Umiestnenie strihov umožňuje jasne vidieť detaily dizajnu. Súčasťou je krátky popis.

Väčšie modely s výrezom sú namontované na základnej doske. Dve rukoväte uľahčujú prepravu.

Špecifikácia
  1. výrezový model blokovej sušičky
  2. funkčnosť pohyblivých častí zachovaná
Technické dáta

Spájkovaný spoj: 16 mm

Max. prevádzkový tlak

  • 34,5 bar (-10…65 °C)
  • 25,9 bar (-45…-10 °C)

Teplotný rozsah: -45…65°C

Jemné filtrovanie až do: 25 mikrónov

Výstup systému

  • 72 kW pri Δ p=0,07 bar
  • 92 kW pri Δ p=0,14 bar

Filtračná vložka: H48

Rozmery a hmotnosť

Dxv: 153 x 231 mm
