ET 499.21 Vyrezaný model: priezor s indikátorom vlhkosti

ET 499.21 Vyrezaný model: priezor s indikátorom vlhkosti

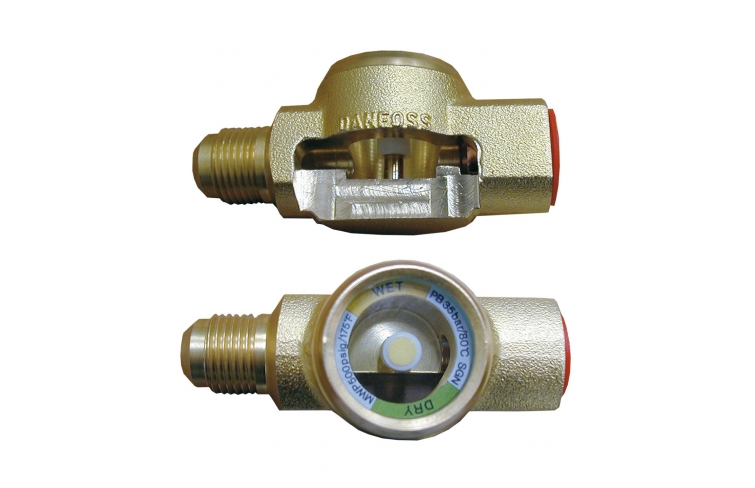

  • výrezový model priezoru s indikátorom vlhkosti
  • funkcia a dizajn priezoru s indikátorom vlhkosti

1 odrezaný model
1 popis

Priehľadidlá sa používajú na označenie množstva chladiva v kvapalinovom potrubí systému. Zobrazujú tiež obsah vlhkosti v chladive pomocou indikátora vlhkosti.

Strihané modely zobrazujú komerčne dostupné prvky z chladiacej techniky, ako sú kompresory, ventily, sušiče a prijímače sacieho potrubia. Strihy sú robené tak, aby boli jasne viditeľné dizajnové detaily.

Väčšie modely sú jednoznačne namontované na základnej doske. Dve rukoväte uľahčujú ich prenášanie.

Špecifikácia
  1. výrezový model priezoru s indikátorom vlhkosti
Technické dáta

Pripojenie

  • vnútorný závit: 5“ UNF
  • vonkajší závit: 8“ UNF

Pri 25°C

  • zelená/suchá: <30 ppm
  • prechodová farba: 30…100 str./min
  • žltá: >100 ppm

Pri 43°C

  • zelená/suchá: <50 ppm
  • prechodová farba: 50…200 str./min
  • žltá: >200 ppm
