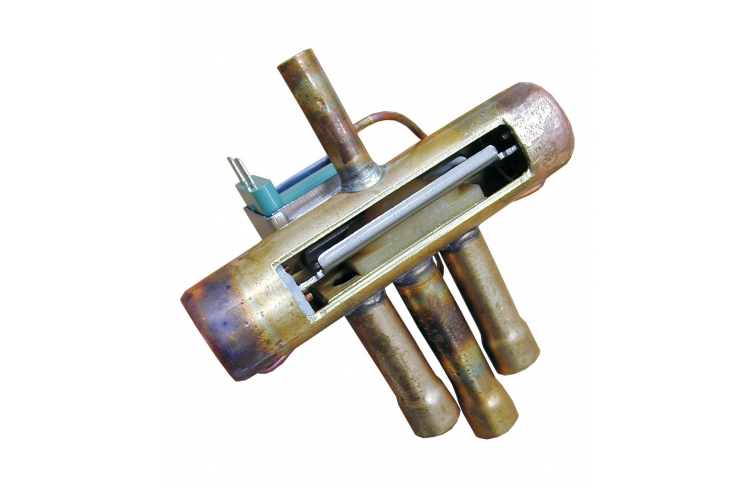

ET 499.25 Vyrezaný model: štvorcestný reverzibilný ventil

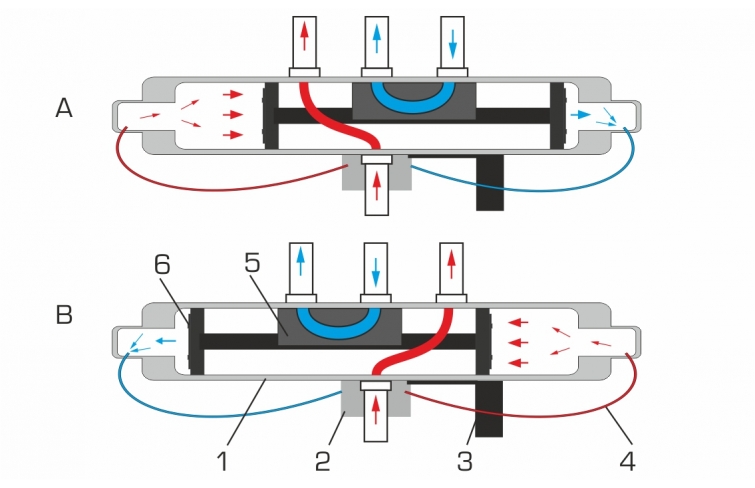

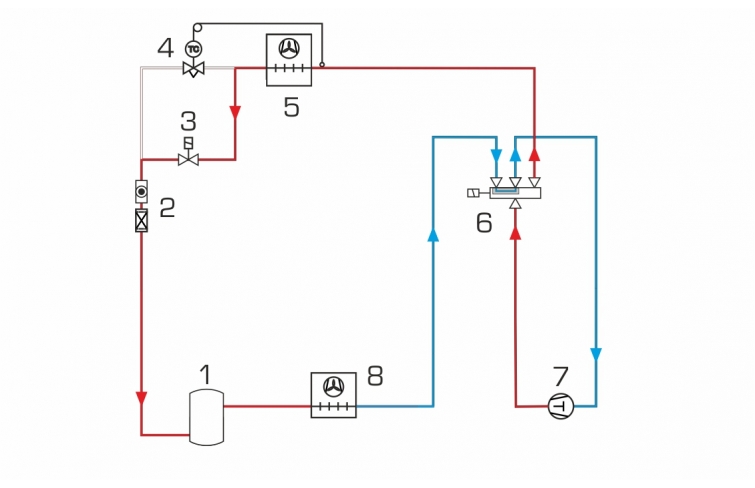

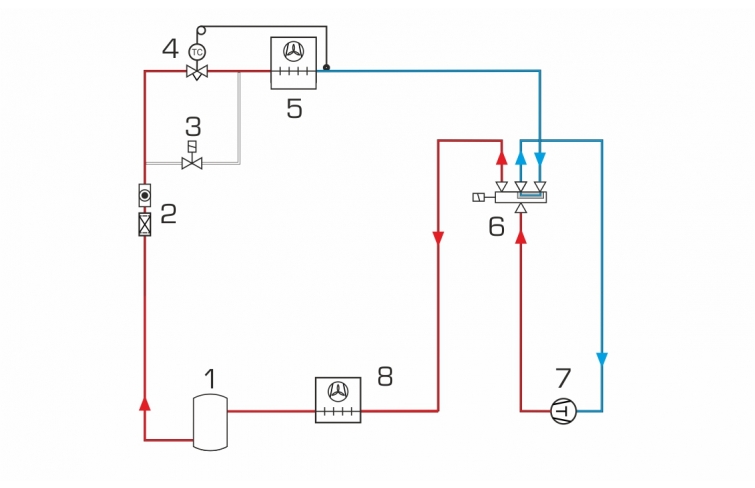

4-cestný reverzný ventil umožňuje obrátiť tok v chladiarenskom zariadení a vytvoriť odmrazovací systém. Obrátenie smeru toku znamená, že počas procesu odmrazovania sa z výparníka stane kondenzátor.
Strihané modely zobrazujú komerčne dostupné prvky z chladiacej techniky, ako sú kompresory, ventily, sušiče a prijímače sacieho potrubia. Strihy sú robené tak, aby boli jasne viditeľné dizajnové detaily.
Väčšie modely sú jednoznačne namontované na základnej doske. Dve rukoväte uľahčujú ich prenášanie.
Špecifikácia
- odrezaný model 4-cestného reverzného ventilu
Technické dáta
Pripojenie
- tlaková strana: Ø 8mm
- sacia strana: Ø 12,85 mm
- hmotnosť: 0,35 kg
Max. prevádzkový tlak
- 34 barov
Max. tlakový rozdiel pre reverzáciu - 27,5 bar
Min. tlakový rozdiel pre reverzáciu - 1 bar
Max. teplota výtlačného plynu na vstupe ventilu - 122 °C
Výstupné údaje v kW pre R22 - max. 3,5/min. 1,7
Solenoidová cievka
- napätie: 230V
- frekvencia: 50Hz
- výkon: 1W
