ET 499.30 Vyrezaný model: stropný chladič vzduchu

  • rezané modely priemyselných komponentov používaných v chladiarenskej technike
  • princíp činnosti a usporiadanie expanznej nádoby
  • princíp činnosti a usporiadanie výparníka
  • princíp činnosti a usporiadanie filtra/sušičky

1 základná doska s odrezanými modelmi
1 popis
1 sada pohľadov v reze

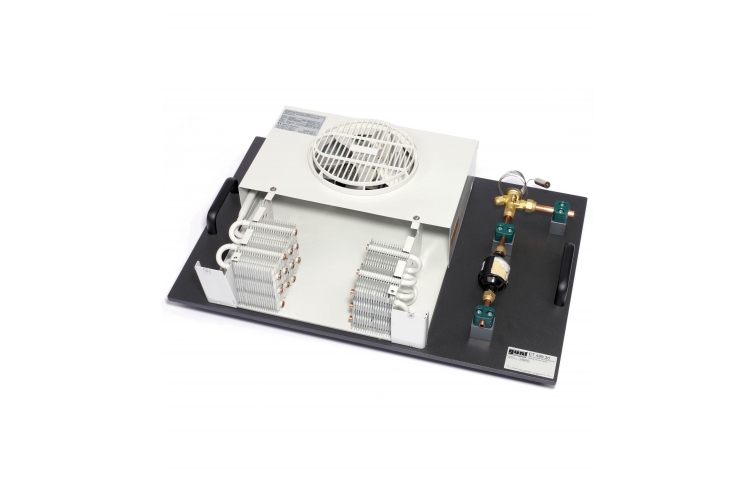

Termostatický expanzný ventil, filter/sušič a stropný ventilátorový chladič vzduchu (výparník) vo forme výrezov sú osadené na základnej doske. Komponenty sú vyrezané tak, aby boli viditeľné dôležité individuálne vlastnosti a funkcie.

Špecifikácia
  1. skrátené modely chladiacich komponentov: termostatický expanzný ventil, filter/sušič, stropný ventilátorový chladič vzduchu
  2. namontované na základnej doske
  3. funkčnosť zachovaná
Technické dáta

Termostatický expanzný ventil

  • s vnútornou kompenzáciou tlaku
  • Veľkosť trysky: 3
  • DxŠxV: 79x32x65 mm

Filter/sušička

  • L=132 mm, Ø 58 mm

Stropný ventilátorový chladič vzduchu

  • objemový prietok vzduchu: 260m 3 /h
  • Výkon: 0,33 kW
  • chladiaca plocha: 2,2 m 2
  • DxŠxV: 440x430x130 mm
  • Hmotnosť: 8,6 kg

Rozmery a hmotnosť

DxŠxV: 750x500x190 mm
Hmotnosť: cca. 20 kg
