ET 192 Výmena chladiacich komponentov

ET 192 Výmena chladiacich komponentov

  • praktické servisné úlohy v chladiacich systémoch
  • nahradiť typické komponenty chladiaceho systému: kompresor, tlakový spínač, filter/sušič, solenoidový ventil a expanzný ventil
  • vytesnenie chladiva, výmena, evakuácia, plnenie a odsávanie
  • oboznámenie a vykonávanie základných činností pre servis chladiacich systémov
  • nahradenie
    • kompresor
    • tlakový spínač
    • filter/sušič
    • solenoidový ventil
    • expanzný ventil
  • výtlak chladiva (odčerpanie)
  • mechanická a elektrická montáž a demontáž komponentov
  • doplňte chladivo a kompresorový olej
  • skúška tesnosti
  • skúšobná prevádzka kompresora
  • nastavenie expanzného ventilu a tlakového spínača

1 tréner
1 sada inštruktážneho materiálu

požadovaný

ET 150.01 Zariadenie na plnenie a odvádzanie chladiva
ET 150.02 Sada náradia

Výmena chybného kompresora alebo iných komponentov chladiaceho systému patrí medzi opakované činnosti mechatronického inžiniera v oblasti chladenia. ET 192 umožňuje školenie v týchto procesoch. Dôsledky nesprávnych postupov sa dajú preukázať.

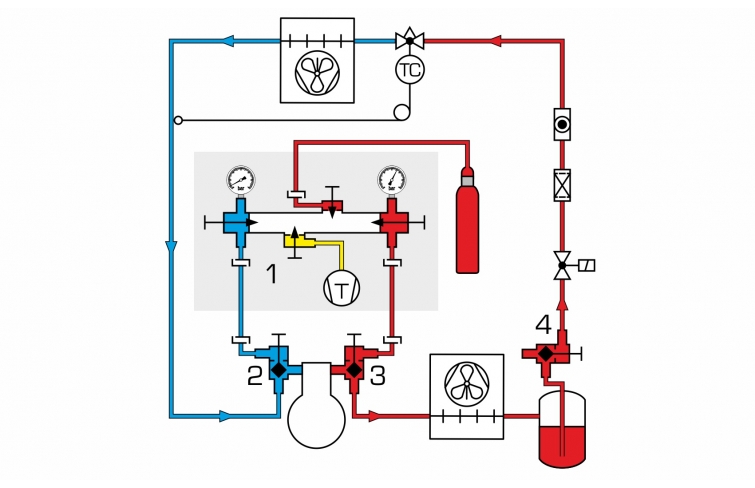

Komponenty sú integrované do funkčného chladiaceho systému. To umožňuje praktické otestovanie funkčnosti jednotlivých komponentov po výmene. Po výmene kompresora je potrebné vykonať nasledujúce činnosti:
- vytlačenie chladiva (odčerpanie) do kondenzátora/prijímača (ak to nie je možné, odsatie chladiva)
- odpojenie kompresora na servisných ventiloch
- odpojenie elektrických spojov
- výmena kompresora, v prípade potreby úprava hladiny oleja
- opätovné pripojenie elektrických spojov
- opätovné pripojenie kompresora k servisným ventilom
- vyprázdnenie kompresora a pripojenie k systému
- skúšobná prevádzka kompresora, kontrola tesnosti av prípade potreby doplnenie chladiva
- kontrola tlakov v systéme

Na vykonanie servisných úkonov je potrebná súprava náradia ET 150.02 a plniace a evakuačné zariadenie ET 150.01 .

Špecifikácia

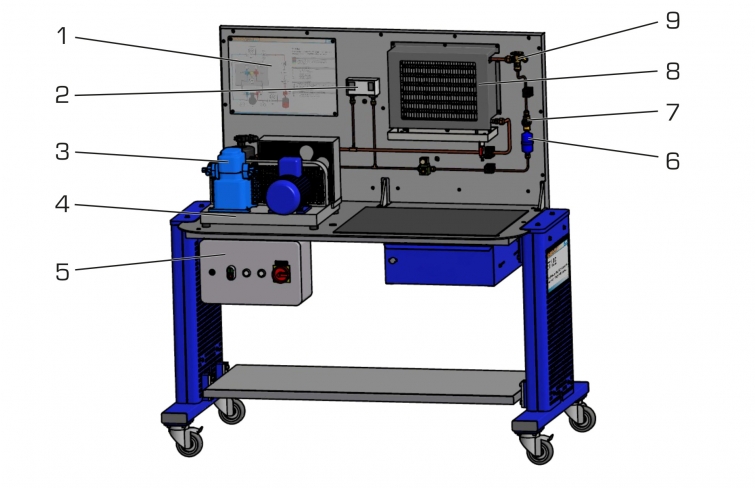

  1. trenažér z praktického radu GUNT pre školenie mechatronických inžinierov pre chladiareň
  2. servisné cvičenia v chladiacich systémoch
  3. kompletný chladiaci okruh s otvoreným kompresorom, vzduchom chladeným kondenzátorom, prijímačom a vzduchovým chladiacim výparníkom
  4. vymeniteľné komponenty: kompresor, filter/sušič, tlakový spínač a solenoidový ventil
  5. potrebné príslušenstvo evakuačné zariadenie ET 150.01 a sada náradia ET 150.02

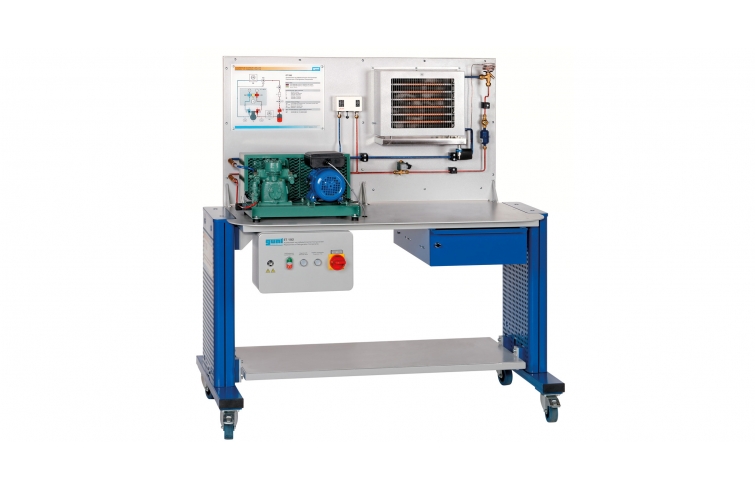

  6. celkové usporiadanie na robustnom pracovnom stole
  7. chladivo R513A, GWP : 631
Technické dáta

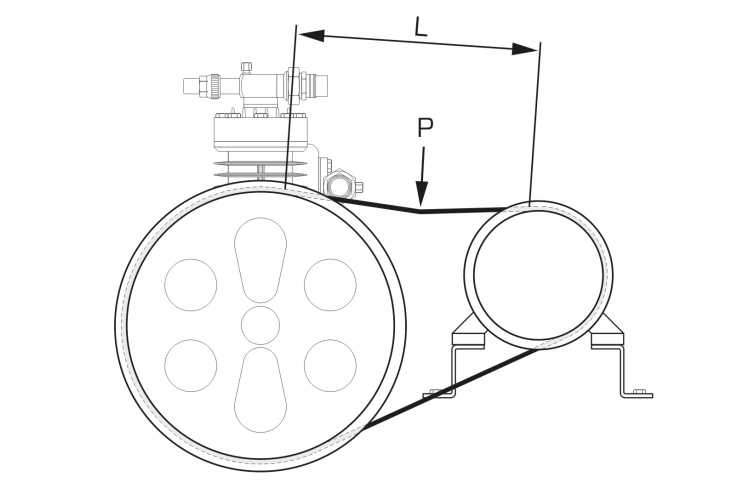

Otvorte kompresor chladiva

  • chladiaci výkon: 450W pri -5°C/40°C a 145 0min -1
  • maximálny tlak v systéme: 18 bar

Tlakový spínač

  • LP: -0,2…7bar
  • HP: 10…32 barov

Chladivo

  • R513A
  • GWP : 631
  • objem náplne: 1 kg
  • CO 2 -ekvivalent: 0,6t


230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1400x750x1650mm
Hmotnosť: cca. 150 kg
