HL 320.04 Evakuovaný trubicový kolektor

HL 320.04 Evakuovaný trubicový kolektor

  • premena slnečnej energie na teplo v evakuovanom trubicovom kolektore
  • otočný kolektor s prípojkami pre modulárny systém HL 320
  • komponenty pre prevádzkovú a systémovú spoľahlivosť z reálnej modernej vykurovacej techniky
  • vhodné pre slnečné a umelé svetlo
  • návrh a prevádzka vákuového trubicového kolektora
  • určenie čistého výkonu
  • parametre ovplyvňujúce účinnosť kolektora
  • integrácia vákuového trubicového kolektora do moderného vykurovacieho systému
  • prevádzkové podmienky hydraulickej a riadiacej techniky
  • energetické bilancie
  • optimalizácia prevádzkových podmienok pre rôzne druhy použitia

1 tréner
1 manuál

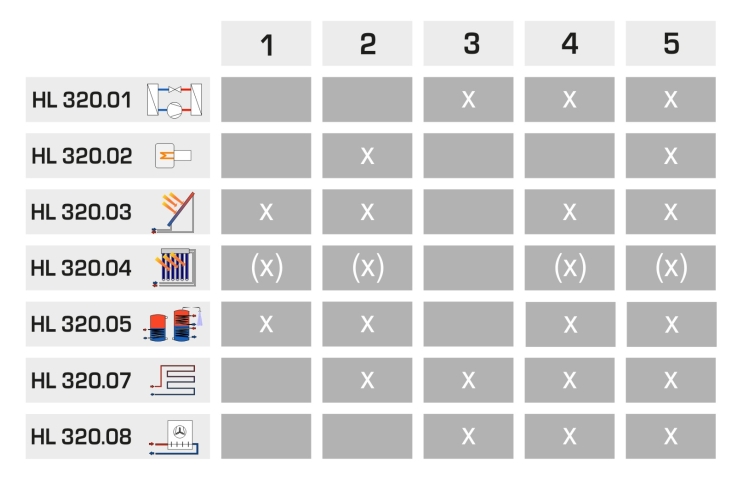

požadovaný

Kombinácia 1
HL 320.05 Centrálny úložný modul s ovládačom
Kombinácia 2
HL 320.02 Konvenčné kúrenie
HL 320.05 Centrálny úložný modul s ovládačom
HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie
Kombinácia 4
Tepelné čerpadlo HL 320.01
HL 320.05 Centrálny úložný modul s ovládačom
HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie
HL 320.08 Ohrievač ventilátora / výmenník tepla vzduchu
Kombinácia 5
Tepelné čerpadlo HL 320.01
HL 320.02 Konvenčné kúrenie
HL 320.05 Centrálny úložný modul s ovládačom
HL 320.07 Podlahové kúrenie / absorbér geotermálnej energie
HL 320.08 Ohrievač ventilátora / výmenník tepla vzduchu

voliteľné

Kombinácia 1, 2, 4, 5
HL 320.03 Plochý kolektor
HL 313.01 Umelý svetelný zdroj

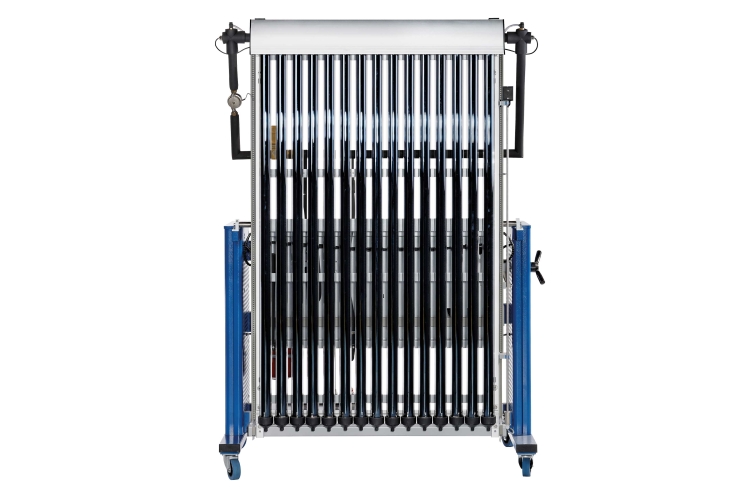

Trenažér HL 320.04 obsahuje moderný vákuový trubicový kolektor a umožňuje premieňať slnečnú energiu na teplo. Vákuové trubicové kolektory dosahujú vďaka nižším tepelným stratám oveľa vyššie prevádzkové teploty v porovnaní s jednoduchými plochými kolektormi.

HL 320.04 je jedným z modulov modulárneho systému HL 320 Solárna tepelná energia a tepelné čerpadlo. Trenažér môže byť začlenený do modulárneho systému rôznymi spôsobmi. Trenažér je možné použiť ako na výrobu ohriatej úžitkovej vody, tak aj na kombinovanú prípravu teplej úžitkovej vody a na vykurovanie miestností.

Potrubné spoje pre teplonosnú kvapalinu sa dajú ľahko vytvárať a meniť vďaka rýchlospojkám.

Pre zamýšľané modulárne kombinácie s modulom HL 320.04 boli vytvorené starostlivo štruktúrované inštruktážne materiály. Ako súčasť dokumentácie pre modulárny systém HL 320 tieto materiály stanovujú základné princípy a poskytujú krok za krokom sprievodcu experimentmi.

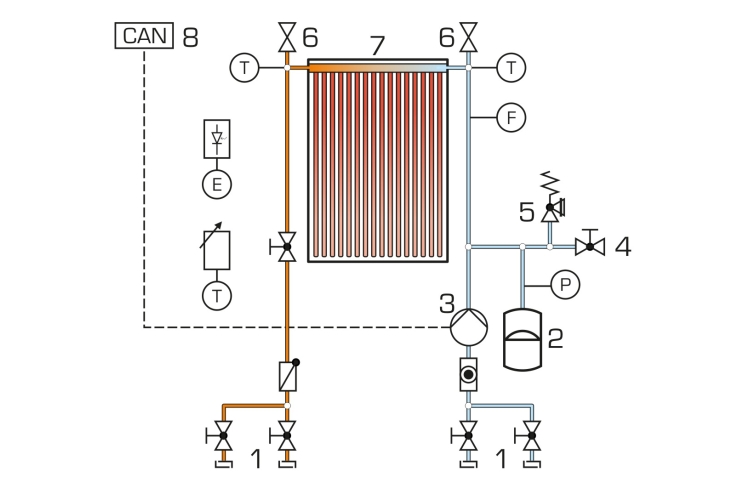

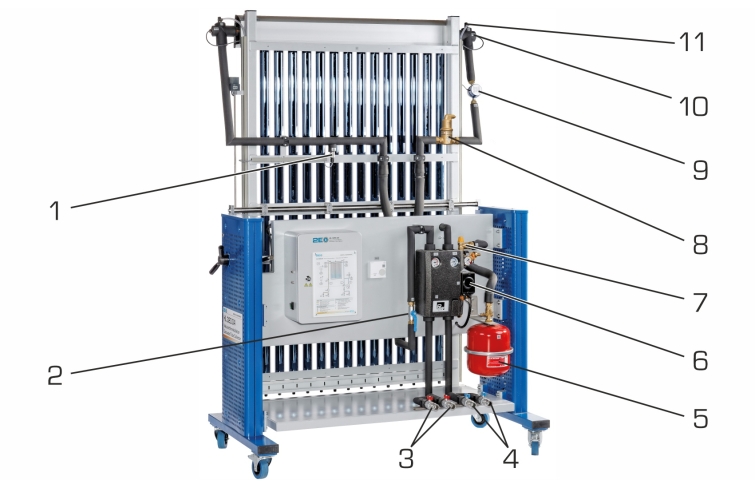

Špecifikácia
  1. trenažér na skúmanie funkcie a prevádzkového správania sa vákuového trubicového kolektora
  2. vákuový trubicový kolektor so selektívnym povlakom
  3. nastaviteľný uhol sklonu kolektora
  4. solárna cirkulačná stanica s čerpadlom, expanznou nádobou a poistným ventilom
  5. meracie prístroje a ovládacie prvky podľa HL 320.05
  6. prevádzka so slnečným žiarením alebo umelým svetelným zdrojom HL 313.01
Technické dáta

Zberateľ

  • celková plocha: 2,1m2
  • absorpčná plocha: 1,5m2
  • obsah absorbéra: 1,5L
  • menovitý prietok: 58L/h

Stanica solárneho okruhu

  • solárne čerpadlo: variabilné
  • poistný ventil: 6bar
  • vyvažovací ventil: 1…13L/min


Meracie rozsahy
  • teplota:
    • 2x 0…160°C
    • 3x -50°C…180°C
  • prietok: 20….2500L/h
  • tlak: 0…6bar

230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza; 120V, 60Hz, 1 fáza
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1570x860x2200 mm
Hmotnosť: cca. 230 kg
