ET 252 Merania solárnych článkov

ET 252 Merania solárnych článkov

  • štyri solárne články a bypass diódy, ktoré je možné ľubovoľne prepojiť
  • regulovaný Peltierov modul na riadenie teploty solárnych článkov
  • nastaviteľná svietivosť
  • softvér s návodmi a údajmi o profiloch zaťaženia na zaznamenávanie charakteristických kriviek
  • fyzikálne správanie solárnych článkov pri premenlivom osvetlení a teplote
  • zaznamenávanie kriviek prúd-napätie
  • výpočet intenzity prúdu a dosiahnuteľného výkonu na základe modelu s jednou diódou
  • ako osvetlenie a teplota ovplyvňujú krivky
  • prepojenie solárnych článkov v paralelnom a sériovom zapojení
  • efekt bypassových diód
  • zhoršenie výkonu v dôsledku tienenia

1 tréner
1 sada káblov
1 softvér GUNT + kábel USB
1 sada inštruktážneho materiálu

Osvetlenie, teplota a elektrická záťaž sú kľúčové premenné ovplyvňujúce fotovoltaické solárne články. ET 252 vám umožňuje vykonávať cielené experimenty s cieľom pochopiť základné princípy a prakticky relevantné účinky na články a moduly.

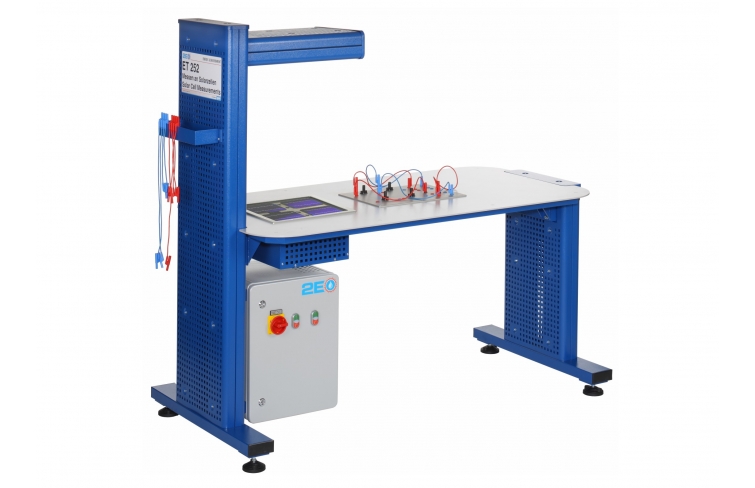

Štyri solárne články sú osvetlené lampovým poľom s nastaviteľným osvetlením. Môžu byť presne udržiavané na voliteľnej nastavenej teplote vďaka regulovanému Peltierovmu modulu. Pomocou sady káblov, ktoré sú súčasťou dodávky, môžu byť bunky prepojené rôznymi spôsobmi cez patch panel. Jednotlivé články môžu byť napríklad premostené bypassovými diódami, aby sa preskúmali rozdiely v stratách energie, ako sú napríklad tienené články.

Do patch panela je integrovaný reostat na manuálne zaznamenávanie kriviek prúdu a napätia. Meranie prúdu a napätia sa zisťuje pomocou vstavanej meracej jednotky. Automatizované merania možno vykonať pomocou softvéru špecifikovaním vzorov elektrického zaťaženia.

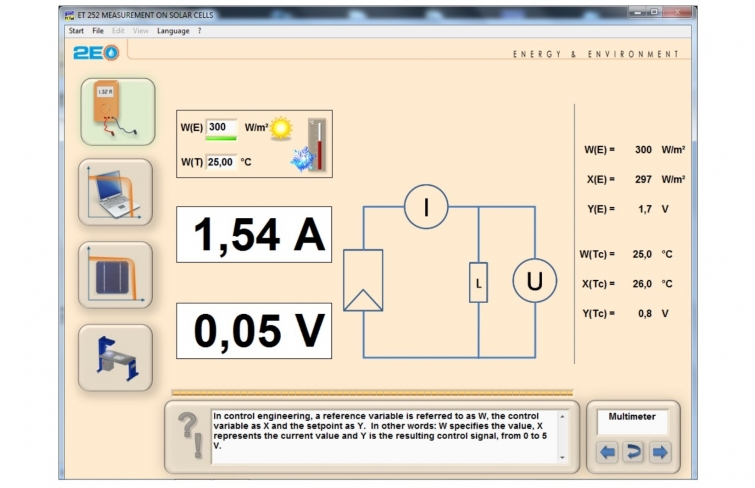

Osvetlenie, prúd, napätie a teplota sú všetky detekované príslušnými senzormi a môžu byť zobrazené a zaznamenané v softvérovom programe.

Softvér tiež obsahuje komplexnú výukovú funkciu. Táto funkcia umožňuje prezeranie individuálnych vzdelávacích cieľov automaticky generovaným výberom rôznych testovacích otázok a cvičení.

Špecifikácia

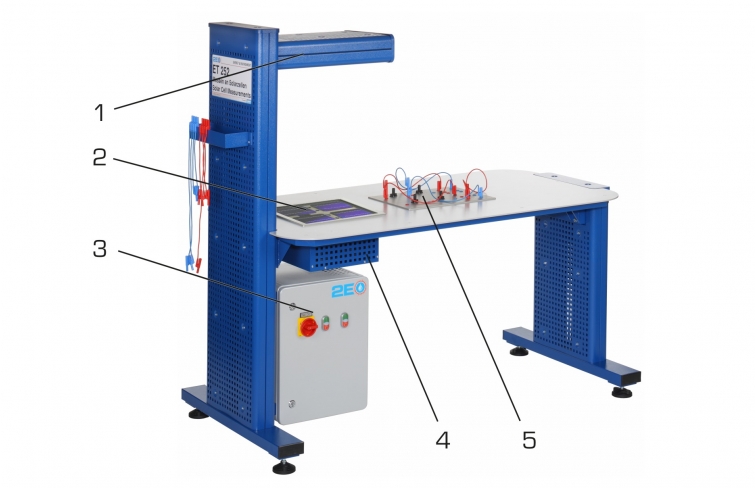

  1. trenažér na meranie solárnych článkov
  2. štyri monokryštalické kremíkové solárne články
  3. osvetľovacia jednotka s nastaviteľným osvetlením
  4. podložka pre solárne články s Peltierovým modulom na reguláciu teploty

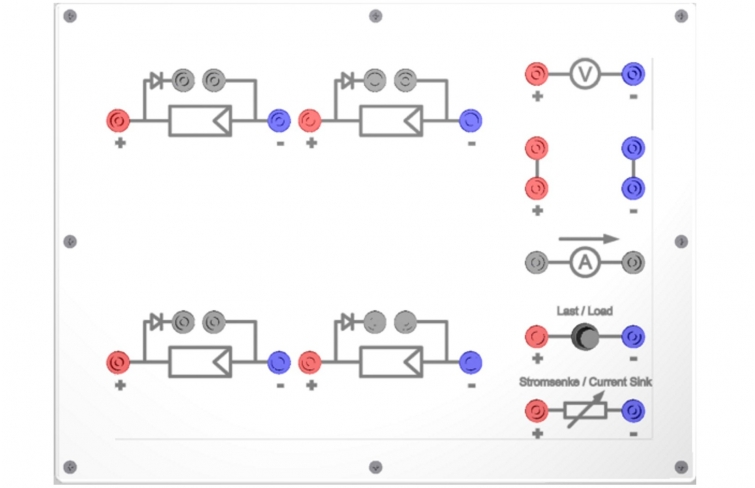

  5. patch panel s bypass diódami a nastaviteľným zaťažovacím odporom pre voliteľné typy spojenia s jednotlivými článkami
  6. funkcia pre automatické meranie charakteristických kriviek
  7. referenčná bunka ako snímač osvetlenia
  8. Softvér GUNT na zber dát cez USB pod Windows 10
  9. Softvér GUNT so zobrazením prevádzkového stavu a funkciou výučby
Technické dáta

Typ bunky: monokryštalický
Veľkosť bunky: 125x125mm

Typické vlastnosti bunky

  • faktor plnenia: 76%
  • max. výkon: 2,45W
  • prúd pri max. výkon: cca. 4,8A
  • napätie pri max. výkon: cca. 0,5V
  • skratový prúd: cca. 5,4A
  • napätie naprázdno: cca. 0,6V

Peltierov modul: 20°C…60°C
Osvetľovacia jednotka: 4x 100W


230V, 50Hz, 1 fáza
230V, 60Hz, 1 fáza
230V, 60Hz, 3 fázy
UL/CSA voliteľné

Rozmery a hmotnosť

DxŠxV: 1610x800x1480 mm
Hmotnosť: cca. 130 kg

Vyžaduje sa pre prevádzku

PC s Windows

Vedomosti
Základné znalosti
Fotovoltika Pdf
Návrh laboratória
Obnoviteľné energie, základný návrh laboratória Pdf
Obnoviteľné energie, pokročilý návrh laboratória Pdf
